Лекция 12 Вторичные источники питания
Вторичные источники питания предназначены для получения напряжения, необходимого для непосредственного питания электронных и других устройств.
На рис. 12.1 приведена структурная схема источника питания без преобразователя частоты.
Рис. 12.1. Типовая схема вторичного источника питания
Трансформатор предназначен для гальванической развязки питающей сети и нагрузки и изменения уровня переменного напряжения.
Выпрямитель преобразует переменное напряжение в напряжение одной полярности (пульсирующее).
Сглаживающий фильтр уменьшает пульсации напряжений на выходе выпрямителя.
Стабилизатор уменьшает изменения на нагрузке (стабилизирует напряжение), вызванные изменением напряжения сети и изменением тока, потребляемого нагрузкой. Напряжение в сети обычно может изменяться в диапазоне +15…-20 %.
Для уменьшения веса и габаритов трансформатора и сглаживающего фильтра, работающих на частоте 50 Гц, используют источник питания с преобразователем частоты (рис. 12.2).
Рис. 12.2. Структурная схема вторичного источника питания
с преобразователем частоты
В источниках электропитания такого типа напряжение от сети подается непосредственно на выпрямитель 1 и через сглаживающий фильтр 1 постоянное напряжение подается на инвертор, который вновь преобразует постоянное напряжение в переменное повышенной частоты (десятки килогерц). Трансформатор, работающий на повышенной частоте, имеет меньшие вес и габариты. Вес и габариты сглаживающего фильтра 2 также незначительны.
В такой схеме инвертор выполняет роль стабилизатора напряжения.
Рассматриваемые источники питания широко используются в современных устройствах электроники, в частности в компьютерах. Они обладают значительно лучшими технико-экономическими показателями в сравнении с источниками без преобразования частоты.
Рассмотрим основные элементы структурной схемы вторичного источника питания с преобразователем частоты.
Однофазный однополупериодный выпрямитель является простейшим и имеет схему, приведенную на рис. 12.3,а. В таком выпрямителе ток через нагрузку протекает лишь в течение полупериода сетевого напряжения (рис. 12.3,б).
Основные параметры однополупериодного выпрямителя:
среднее значение выходного напряжения
, где;
среднее значение тока на нагрузке выпрямителя
;
коэффициент пульсаций выходного напряжения
.
б

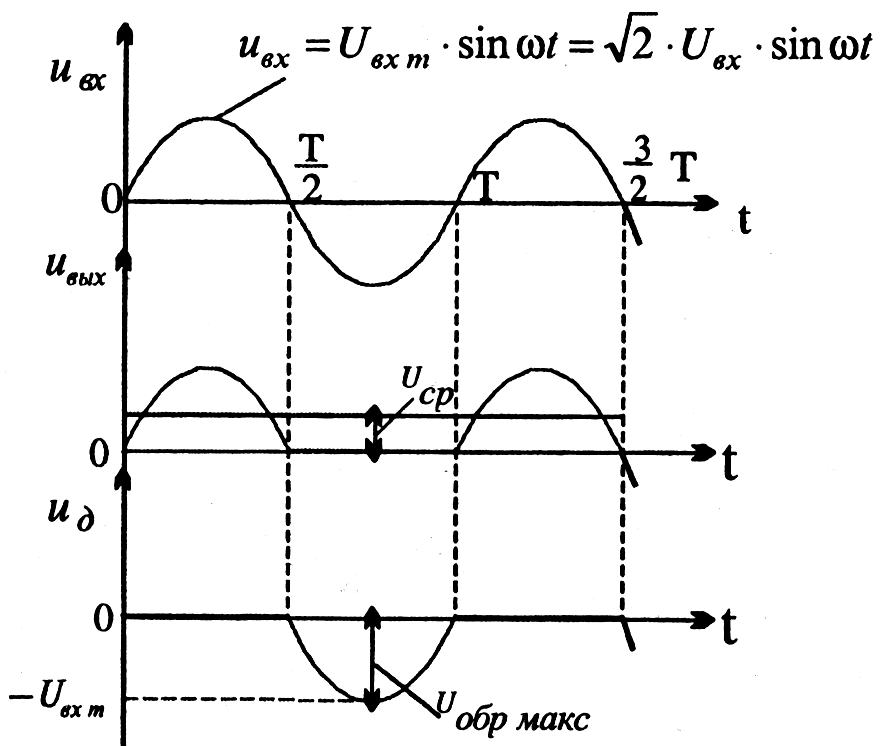

Рис. 12.3. Однополупериодная схема выпрямителя
Такой выпрямитель находит ограниченное применение в маломощных устройствах. Отрицательной чертой однополупериодного выпрямителя является протекание постоянной составляющей тока во входной цепи.
Двухполупериодный выпрямитель со средней точкойпредставляет собой параллельное соединение двух однополупериодных выпрямителей (рис. 12.4,а). Диоды схемы проводят ток поочередно, каждый в течение полупериода (рис. 12.4,б).
б
Рис. 12.4. Двухполупериодный выпрямитель со средней точкой
Основные параметры такого выпрямителя:
среднее значение выходного напряжения
,
где U2– действующее значение напряжения каждой половины вторичной обмотки,U2≈1,11·Uср;
среднее значение тока на нагрузке выпрямителя ;
коэффициент пульсаций выходного напряжения
.
Двухполупериодный выпрямитель со средней точкой характеризуется довольно высокими технико-экономическими показателями и широко используется в технике. Недостаток – необходимость двойного количества витков во вторичной обмотке трансформатора.
Однофазный мостовой выпрямитель (рис. 12.5,а) можно считать пределом совершенства бестрансформаторных выпрямителей. Диоды в рассматриваемой схеме включаются и выключаются парами. Одна пара – это диодыD1иD2, а другая –D3 иD4.
а
Рис. 12.5. Однофазный мостовой выпрямителя
Основные параметры такого выпрямителя:
среднее значение выходного напряжения
,
где Uвх ≈ 1,11·Uср;
среднее значение тока на нагрузке выпрямителя ;
коэффициент пульсаций выходного напряжения
.
Такой выпрямитель характеризуется высокими технико-экономическими показателями и широко используется на практике. Часто все четыре диода выпрямителя помещают в один корпус.
Сглаживающие фильтры.Выпрямленное напряжение имеет существенные пульсации, поэтому широко используют сглаживающие фильтры – устройства, уменьшающие эти пульсации (рис. 12.6). Важнейшим параметром сглаживающего фильтра является коэффициент сглаживанияS.
По определению S=ε1/ε2, причемε1 иε2 определяют как коэффициенты пульсаций на входе и выходе фильтра соответственно.
Рис. 12.6. Сглаживающий емкостной фильтр
Простейшим фильтром является емкостной фильтр (С-фильтр). Рассмотрим его работу на примере однофазного однополупериодного выпрямителя (рис. 12.6). Емкостной фильтр подключается параллельно нагрузке (рис. 12.6,а).
На отрезке времени t1…t2диод открыт и конденсатор заряжается (рис. 12.6,б). На отрезкеt2…t3диод закрыт, источник входного напряжения отключен от конденсатора и нагрузки. Разряд конденсатора характеризуется экспонентой с постоянной времениτ = Rн·С. Ток через диод протекает только часть полупериода (отрезокt1…t2). Чем короче отрезокt1…t2, тем больше амплитуда тока диода при заданном среднем токе нагрузки. Если емкостьСочень велика, то отрезокt1…t2оказывается очень малым, а амплитуда тока диода очень большой, и диод может выйти из строя.
Такой фильтр широко используется в маломощных выпрямителях; в мощных выпрямителях он используется редко, так как режим работы диода и соответствующих электрических цепей (к примеру, обмоток трансформатора) достаточно тяжел.
На практике используют также следующие фильтров (рис. 12.7): индуктивно-емкостной или Г-образный LC-фильтр (а), Г-образныйRC-фильтр (б), П-образныйLC-фильтр (в), П-образныйRC-фильтр (г).
Рис. 12.7. Схемы фильтров, применяемых в выпрямителях
Обычно Г- и П-образные RC-фильтры применяются только в маломощных схемах, так как они потребляют значительную долю энергии. На практике в силовых цепях применяются другие, более сложные фильтры.
Инверторы– это устройства, преобразующие постоянный ток в переменный (рис. 12.8), где имеет место соотношениеuc1=uc2=1/2uвх. В схеме часто используются электролитические конденсаторы большой емкости.
Рис. 12.8. Инвертор на биполярных транзисторах
Транзисторы работают в ключевом режиме: включаются и выключаются поочередно. На выходе схемы возникает переменное напряжение.
Управляемые выпрямители позволяют регулировать выходное напряжение. Они построены на основе однополупериодных (незапираемых) тиристоров (рис. 12.9).
Рис. 12.9. Однофазный двухполупери-
одный управляемый выпрямитель
Рис. 12.10. Временная диаграмма
Включение тиристоров производится с некоторой задержкой tвкл(рис. 12.10). Уголαвкл=ω·tвкл– угол сдвига по фазе между напряжением на тиристоре и импульсами управления. Уголαвклназывают углом управления, который может изменяться в пределах от 0 до 180°.
