ЛАБОРАТОРНАЯ РАБОТА №1: ПОВЕРКА ЭЛЕКТРОДИНАМИЧЕСКОГО ФАЗОМЕТРА
Цель работы:
Ознакомиться с различными методами измерения фазового сдвига.
Задачи работы:
1.Изучить принцип действия и устройство электродинамического фазометра.
2.Измерить коэффициент мощности с использованием различных методов и рассчитать погрешность.
3.Написать отчет по лабораторному занятию.
1.1. ОБЩИЕ СВЕДЕНИЯ
Значительную часть приёмников электрической энергии в промышленности составляют трёхфазные асинхронные двигатели, обслуживающие силовые промышленные установки (компрессоры, насосы, вентиляторы) и производственные механизмы (в основном станки), установки электрического освещения, электрические печи, преобразовательные установки, служащие для питания приёмников постоянного тока. Все эти приёмники, кроме установок электрического освещения, как правило, являются симметричными.
Измерение фазового сдвига между напряжением и током нагрузки на промышленной частоте, между двумя гармоническими напряжениями (например, входным и выходным напряжениями четырёхполюсника, усилителя) в зависимости от частоты, между двумя периодическими напряжениями одинаковой частоты любой формы – эти задачи часто встречаются в исследовательской и производственной практике. Методы измерения и принципы построения зависят от диапазона частот сигнала и его формы, мощности источников сигналов, требуемой точности измерения.
В работе рассматриваются наиболее широко распространенные методы измерения фазового сдвига:
а) метод косвенного измерения фазового сдвига с помощью амперметра, вольтметра и ваттметра;
б) метод непосредственного измерения фазового сдвига с помощью электродинамического фазометра.
6
1.1.1. Измерение сдвига фаз методом трех приборов

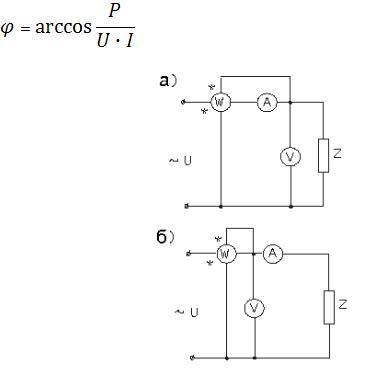

Метод трех приборов является косвенным методом измерения. Для определения угла между током и напряжением на нагрузке Z (рис. 1) необходимо произвести измерения тока I, напряжения U и мощности Р c амперметра, вольтметра и ваттметра и рассчитать угол по формуле
Следует отметить, что данный метод обладает методической погрешностью, обусловленной конечными значениями сопротивлений приборов. При применении схемы рис. 1,а амперметр измеряет сумму токов в вольтметре, обмотке напряжения ваттметра и нагрузке. При применении схемы рис. 1,б вольтметр измеряет сумму падений напряжений на нагрузке и амперметре.
Поэтому, если сопротивление нагрузки соизмеримо с сопротивлением амперметра, то для уменьшения методической погрешности следует применять схему рис. 1,а. При сопротивлениях нагрузки, значительно превышающих сопротивление амперметра, применяется схема рис. 1,б.
Все рассуждения справедливы и для ваттметра, так как последовательная обмотка ваттметра аналогична обмотке амперметра, а параллельная – обмотке вольтметра.
Точность определения угла данным методом невысока, так как, кроме методической погрешности, имеется еще и относительная погрешность результата косвенного измерения, которая, как это известно из теории погрешностей, равна алгебраической сумме относительных погрешностей прямых измерений.
Для уменьшения погрешности измерения угла следует выбирать приборы не только относительно высокого класса точности, но и с такими пределами измерения, чтобы относительные погрешности измерения I, U и Р были бы возможно меньше.
7
Наибольшая возможная абсолютная погрешность определения угла в радианах может быть найдена по формуле
|
|
cos |
|
|
( |
|
|
|
) |
|
1 |
ctg ( |
|
|
|
) |
1 |
, |
|
|
|
|
A |
|
A |
|
|||||||||||
|
1 cos2 |
|
|
V |
W |
|
100 |
|
V |
W |
100 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||
где А, V и W – наибольшие допустимые относительные погрешности измерения I, U и P, определяемые по классам точности применяемых приборов.
1.1.2. Измерение сдвига фаз с помощью электродинамического фазометра
Для непосредственного измерения угла или соs применяются показывающие или самопишущие приборы, называемые фазометрами. Наибольшее распространение получили электродинамические и ферродинамические фазометры с логометрическим механизмом. Существенным недостатком этих фазометров является низкий диапазон рабочих частот.
В данной работе используется фазометр электродинамической системы типа Д363. Принципиальная схема прибора и его векторная диаграмма приведены на рис. 2. Жестко скрепленные под углом= 60 подвижные рамки 1 и 2 вращаются в магнитном поле неподвижной, разделенной на две секции обмотки 3 (рис. 3).

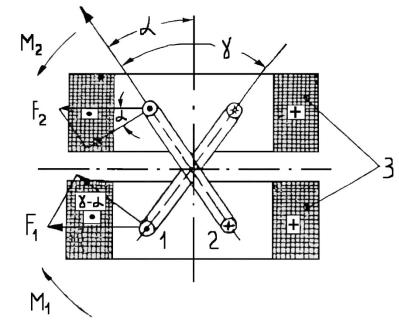

Рис. 2. Принципиальная схема и векторная диаграмма фазометра
8
По обмотке 3 протекает тот же ток, что и в нагрузке Z. Подвижные рамки включены на напряжение нагрузки. Последовательно с рамкой 1 включено активное сопротивление R1, а последовательно с рамкой 2 – индуктивность L и активное сопротивление R2. Величина индуктивности L подобрана так, что токи в рамках 1 и 2 сдвинуты по фазе на угол 60 . Ток к рамкам подводится с помощью безмоментных токоподводов.
На рис. 3 показаны направления действия сил в приборе при указанных направлениях токов в обмотках.
Рис. 3. Обмотки статора
Нетрудно видеть, что момент М1 пропорционален составляющей F1 cos(– ), а момент М2 – составляющей F2 cos(–),
где – угол отклонения подвижной системы. Можно показать, что вращающиеся моменты М1 и М2 при условии, что магнитное поле неподвижной обмотки равномерно, определяются выражениями:
M1 c1 I I2 cos( ) cos
M 2 c2 I I2 cos cos(60 )
Моменты М1 и М2 направлены навстречу друг другу. Следова-
тельно, при равновесии имеем
c1 I I2 cos( )cos c2 I I2 cos cos(60 ) .
Если I1 I 2 , то учитывая, что 60 , получаем
9
cos |
|
cos |
, |
|
|
||
cos(60 ) |
cos(60 ) |
Следовательно, при указанных условиях шкала фазометра, проградуированного в углах сдвига фаз, будет равномерной.
В общем случае путем изменения угла между плоскостями подвижных рамок, фазового сдвига между токами I1 и I2, величин токов и расположения стрелки можно изменять желаемым образом характер шкалы прибора.
Фазометр типа Д363 предназначен для работы на промышленной частоте при номинальном напряжении 380 В и токах от 20 до 100 % номинальных значений (5 А). При измерении тока ниже указанного значения погрешность прибора будет превышать допустимую вследствие влияния остаточных моментов токоподводов.
Указатель у невключенного фазометра может занимать любое положение на шкале из-за отсутствия у прибора механического противодействующего момента.
Прибор имеет линейную шкалу. Его показания не зависят от нестабильности напряжения на нагрузке (в пределах 10–20 %). Недостатками таких фазометров являются сравнительно большая потребляемая мощность от источника сигнала (5–10 В·А) и зависимость показаний от частоты.
Шкала рассмотренного фазометра может быть проградуирована также в значениях коэффициента мощности, т.е. в значениях cos , в относительных единицах и в процентах.
На основе электродинамических механизмов возможно построение фазометров для измерения cos и в трехфазных цепях переменного тока. По принципу действия трехфазный фазометр подобен однофазному, но необходимые фазовые сдвиги между токами в обмотках рамок подвижной части прибора можно получить более просто, используя 120-градусные сдвиги между напряжениями и токами трехфазной цепи. Такой прибор дает правильные показания в трехфазной цепи с симметричными напряжениями и токами. В случае несимметричной трехфазной цепи можно говорить лишь о разности фаз между током и напряжением в каждой фазе.
