.pdfФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования ©Кузбасский государственный технический университет®
Кафедра строительства подземных сооружений и шахт
ВОДООТЛИВ ПРИ ПРОХОДКЕ ВЕРТИКАЛЬНЫХ СТВОЛОВ
Методические указания по выполнению курсового проекта по дисциплине ©Строительство вертикальных горных выработок®,
для студентов специальности 130406 ©Шахтное и подземное строительство® очной формы обучения
Составители Н. Ф. Косарев В. В. Першин А. И. Копытов Н. И. Попов
Рассмотрены и утверждены на заседании кафедры Протокол № 11 от 11.01.2010 Рекомендованы к печати
учебно-методической комиссией специальности 130406 Протокол № 4 от 13.01.2010 Электронная копия находится в библиотеке ГУ КузГТУ
Кемерово 2010
1
ПРЕДИСЛОВИЕ
Методические указания по составлению курсового проекта ©Строительство вертикальных горных выработок®, раздел ©Водоотлив при проходке вертикальных стволов® составлен в соответствии с учебным планом и рабочей программной дисциплины ©Строительство вертикальных горных выработок® для студентов специальности 130406 ©Шахтное и подземное строительство®.
При строительстве вертикальных стволов пересечение водоносных горизонтов приводит к тому, что вода поступает в забой ствола. Наличие в забое ствола воды требует организации ее откачки, создает неудобство выполнения проходческих операций (бурения шпуров, погрузки породы и др.) и необходимость выполнения дополнительных работ (спуск в забой, подъем насоса
иего обслуживание, устройство зумпфа и др.). Все это снижает производительность труда проходчиков и уменьшает техническую скорость проходки, поэтому необходимо применять в конкретных условиях наиболее эффективный способ водоотлива.
Способ водоотлива при проходке вертикальных стволов зависит от ожидаемого притока воды в забой и глубины ствола
иможет производиться:
-спуском воды по скважине на горизонт;
-водоотлив бадьями;
-водоотлив подвесными насосами;
-водоотлив с использованием перекачных станций.
Обоснование выбора способа и оборудования для водоотлива при строительстве вертикальных стволов обусловило составление данных методических указаний.
1 СПУСК ВОДЫ ПО СКВАЖИНЕ
Если подготавливаемый горизонт вскрыт другим стволом или уклоном, то на горизонте под ствол проходится выработка, а в поперечном сечении ствола бурится скважина диаметром dскв = 190–350 мм, служащая для спуска воды из забоя ствола. При большем диаметре скважины, возможно, производить и спуск породы.
Для этого скважину обсаживают перфорированными трубами и пропускают канат, на котором в нескольких местах прикре-
2
плены скребки. В случае засорения скважины ее очищают этими скребками, передвигая канат по скважине.
На горизонте устраивается отстойник (зумпф), из которого вода откачивается на поверхность или в водосборник горизонта насосом (рис. 1).
A |
|
Б |
|
|
|

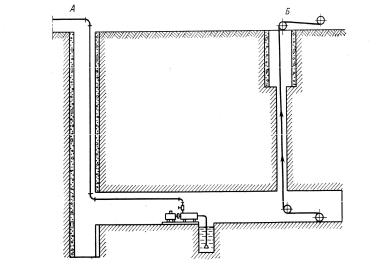

А – ранее пройденный ствол, служащий для откачки воды из водосборника на поверхность; Б – строящийся ствол с передовой скважиной
Рисунок 1 – Водоотлив со спуском воды по опережающей скважине
2 ВОДООТЛИВ БАДЬЯМИ
При притоке воды в забой до 8–10 м3/ч, а в отдельных случаях и до 20 м3/ч откачка воды может производиться бадьями.
При притоке воды в забой более 8–10 м3/ч откачка производится бадьями тогда, когда водоносный горизонт имеет небольшую мощность и после того как на участке водоносного горизонта будут выполнены бетонные работы, после чего приток воды в забой значительно сократится.
При притоке воды в забой ствола более 8–10 м3/ч откачку бадьями целесообразно производить тогда, когда вместимость бадьи и число возможных подъемов с глубины водоносного горизонта обеспечивают откачку всего притока воды.
Откачка воды в бадьи производится пневматическими забойными насосами, техническая характеристика которых приведена в табл. 1.
3
Таблица 1
Техническая характеристика пневматических забойных насосов [1]
Показатели |
|
Пневматические насосы |
|
||||
НПП-1м |
ПН-00 |
Н-1м |
БН-15 4 |
©Ма- |
©Бай- |
||
|
лютка® |
кал® |
|||||
Подача, м3/ч |
34; 30; |
30 |
25 |
15 |
15 |
18 |
|
|
10 |
|
|
|
|
|
|
Давление водяного |
0,06–0,2 |
0,06– |
0,4 |
0,04 |
0,04 |
0,4 |
|
столба, МПа |
0,08 |
||||||
|
|
|
|
|
|||
Давление сжатого воз- |
0,4–0,5 |
0,45–0,5 |
0,45–0,5 |
0,4 |
0,55–0,6 |
0,5–0,6 |
|
духа, МПа |
|||||||
|
|
|
|
|
|
||
Расход воздуха, м3/мин |
1,5 |
1,85 |
6 |
0,71–1 |
1 |
3 |
|
Диаметр шланга, мм: |
|
|
|
|
|
|
|
для подачи сжатого |
22 |
22 |
32 |
19 |
19 |
25 |
|
воздуха |
|||||||
|
|
|
|
|
|
||
для откачки воды |
65 |
60 |
50 |
51 |
38 |
80 |
|
Основные размеры на- |
|
|
|
|
|
|
|
соса, мм: |
|
|
|
|
|
|
|
длина |
2850 |
300 |
490 |
380 |
270 |
510 |
|
ширина |
215 |
230 |
300 |
320 |
260 |
472 |
|
высота |
475 |
390 |
450 |
300 |
275 |
672 |
|
Масса, кг |
29,3 |
22,5 |
30 |
12,7 |
12,8 |
76 |
Для перекачки воды пригодны также вертикальные переносные забойные шламовые насосы с электродвигателем типа НАП и НШЛ (табл. 2).
Таблица 2
Техническая характеристика переносных шламовых насосов [2]
Показатели |
|
Электрические насосы |
|
||||
НАП-6П |
НАП-10П |
НАП-2П |
НАП-40П |
НШЛ-1 |
|||
|
|
||||||
Подача, м3/ч |
6 |
10 |
20 |
40 |
17 |
||
Давление |
водяного |
0,7 |
0,12 |
0,17 |
0,17 |
0,09 |
|
столба, МПА |
|||||||
|
|
|
|
|
|||
Мощность |
электродви- |
0,5 |
1,7 |
2,8 |
4,5 |
1,7 |
|
гателя, кВт |
|
||||||
|
|
|
|
|
|
||
Частота вращения, с |
48 |
48,1 |
48,1 |
48,1 |
24,1 |
||
Основные размеры, мм: |
|
|
|
|
|
||
длина |
|
330 |
360 |
375 |
480 |
350 |
|
ширина |
|
330 |
380 |
380 |
480 |
350 |
|
высота |
|
445 |
475 |
485 |
615 |
645 |
|
Масса, кг |
|
35 |
49,5 |
59,5 |
71 |
50 |
4
Водоотлив бадьями обеспечивает откачку воды из забоя ствола при соблюдении следующих условий [2]:
|
0,8Dпр 0,4l 0,1 |
|
q |
|
, |
|
||
|
l |
или
t |
0,8Dпр 0,4l 0,1 |
|
|
, |
|
|
||
|
q |
где q – приток воды в ствол, м3/ч; t – продолжительность простоя водоотлива в связи с взрывными работами, ч; l – глубина шпуров, м; Dпр – диаметр ствола в проходке, м.
При откачке воды бадьями, загруженными породой с коэффициентом разрыхления Краз = 2 и различной вместимости бадей
и числа подъемов целесообразно производить тогда, когда вместимость бадьи и число возможных подъемов с глубины водоносного горизонта обеспечивают откачку притока воды (табл. 3).
|
|
|
|
|
|
|
|
Таблица 3 |
|
Производительность бадьевого водоотлива |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
Вмести- |
Производительность бадьевого водоотлива (м3/ч) |
||||||||
тельность |
|
|
при числе подъемов в час |
|
|
||||
бадьи, м3 |
|
|
|
|
|
|
|
|
|
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
|
0,7 |
3,2 |
3,8 |
4,3 |
4,9 |
5,4 |
6,0 |
6,5 |
7,1 |
7,5 |
1,0 |
4,3 |
5,0 |
5,7 |
6,5 |
7,2 |
7,9 |
8,6 |
9,3 |
10,1 |
1,5 |
6,5 |
7,6 |
8,6 |
9,7 |
10,8 |
11,8 |
13 |
14,2 |
15,1 |
2,0 |
8,6 |
10,1 |
11,5 |
13,0 |
14,4 |
15,8 |
17,3 |
18,7 |
20,2 |
2,5 |
10,8 |
12,6 |
14,4 |
16,2 |
18,0 |
19,7 |
21,6 |
23,4 |
25,2 |
3,0 |
12,9 |
13,1 |
17,2 |
19,4 |
21,6 |
23,8 |
25,9 |
28 |
30,1 |
4,0 |
17,2 |
20,2 |
23,0 |
26,0 |
28,8 |
31,6 |
34,6 |
37,4 |
40,4 |
5,0 |
21,6 |
25,2 |
28,8 |
32,4 |
36,0 |
39,4 |
43,2 |
46,8 |
50,4 |
6,0 |
25,8 |
26,2 |
34,4 |
38,8 |
43,2 |
47,6 |
51,8 |
56 |
60,2 |
Количество воды, м3/ч, которое может быть удалено в бадьях одновременно с породой без снижения производительности подъемной установки, определяется из условия [2]:
5
Q VnK1K2 ,
где V – вместимость бадьи, м3; n – количество подъемов в час; K1 – коэффициент, характеризующий объем пустот; K2 – коэффициент наполнения бадьи, равный 0,85–0,9.
3 ВОДООТЛИВ ПОДВЕСНЫМИ НАСОСАМИ
При притоке воды в ствол, превышающем производительность бадьевого водоотлива, применяют водоотлив подвесными насосами.
Техническая характеристика подвесных насосов приведена в табл. 4.
|
|
|
|
|
Таблица 4 |
||
Техническая характеристика подвесных насосов |
|
||||||
|
|
|
|
|
|
|
|
Показатели |
|
Подвесные насосы |
|
||||
ППН- |
ППН- |
ВП-2 |
ВП-3с |
ПН-2 |
|||
|
|
||||||
|
|
50х12 |
30х250 |
||||
|
|
|
|
|
|||
Подача, м3/ч |
50 |
30 |
35 |
50 |
35 |
||
Давление |
водяного |
2,5 |
2,5 |
4 |
3,6 |
1,5 |
|
столба, МПа |
|||||||
|
|
|
|
|
|||
Число рабочих колес |
12 |
15 |
6 |
6 |
7 |
||
Диаметр, мм: |
|
|
|
|
|
||
всасывающего |
100 |
100 |
100 |
100 |
76 |
||
шланга |
|
||||||
|
|
|
|
|
|
||
нагнетательной |
100 |
100 |
100 |
100 |
76 |
||
трубы |
|
||||||
|
|
|
|
|
|
||
Электродвигатель: |
|
|
|
|
|
||
Тип |
|
АВШ-75 |
АВШ-45 |
А0-92-2 |
А0-92-2 |
А0-73-2 |
|
Мощность, кВт |
75 |
45 |
100 |
100 |
28 |
||
Частота вращения, с |
24,5 |
24,5 |
49,3 |
49,3 |
49 |
||
Размеры |
насоса в |
950 990 |
950 980 |
986 1030 |
992 1020 |
665 635 |
|
плане, мм |
|
|
|
|
|
|
|
Длина насоса, мм |
11 150 |
12 000 |
5 776 |
5 040 |
3 120 |
||
Масса, кг |
|
2665 |
3020 |
2500 |
2500 |
1450 |
Водоотлив по этой схеме осуществляется следующим образом (рис. 2).
Забойный насос откачивает воду в бак, откуда подвесным насосом она перекачивается в перекачную станцию или на поверхность.
6
На время производства взрывных работ забойный насос лебедкой, установленной на подвесном полке, поднимается на полок.
В перекачной станции устанавливают отстойник воды (водосборник) или металлические баки (рис. 2), на которых вода насосами выкачивается на поверхность или в водосборник горизонта.
Работа по этой схеме позволяет:
-устранить сравнительно длительную операцию подъема подвесного насоса вместе с трубами на время производства взрывных работ и спуск полка с наращиванием труб после проветривание забоя;
-существенно облегчить маневрирование грейферов во время погрузки породы и сократить продолжительность погрузки;
-автоматизировать откачку воды из бака, установив в баке датчики верхнего (для запуска насоса) и нижнего (для выключения насоса) уровня воды в баке.
Выбор типа подвесного насоса зависит от ожидаемого притока воды в ствол и отметки низа водоносного горизонта.
Глубина ствола, с которой возможно откачивать воду используя забойный и подвесной насосы, определяется суммарным напором, создаваемым забойным и подвесным насосами.
При использовании забойного насоса Н-1М с напором 40 м величина столба, составит:
для насоса ППН-50х12 40 + 250 = 290 м;
для насоса ВП-3С
40 + 360 = 4000 м;
для насоса ВП-2
40 + 150 = 190 м.
Наращивание водоотливного трубопровода и электрокабелей производится с поверхности. Детали крепления трубопровода и электрокабеля показаны на рис. 3.
При большой глубине водяных горизонтов следует применять водоотлив с использованием перекачных станций.
7
1 – забойный насос; 2 – промежуточная емкость;
3 – подвесной насос
Рисунок 2 – Схема двухступенчатого водоотлива
8

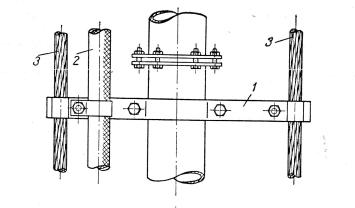

1 – хомут; 2 – электрокабель; 3 – подвесной конец; 4 – трубопровод водоотлива; 5 – фланцы трубопровода
Рисунок 3 – Конструкция хомута для подвески труб и кабеля подвесного проходческого насоса
4 ВОДООТЛИВ С ИСПОЛЬЗОВАНИЕМ ПЕРЕКАЧНЫХ СТАНЦИЙ
Откачка воды при проходке вертикальных стволов с использованием перекачных станций применяется в двух случаях.
1.Для уменьшения притока воды в забой ствола ниже уровня водоносного горизонта устанавливают водоулавливающее кольцо, из которого вода направляется в водосборник перекачной станции, откуда она откачивается горизонтальными насосами на поверхность.
Применяемые конструкции водоулавливающих колец приведены на рис. 4 [3].
2.Когда суммарный напор забойного и подвесного насоса не обеспечивает откачку воды на поверхность (рабочий горизонт).
Перекачные станции должны быть простые по устройству
инетрудоемкие при их строительстве.
В перекачной станции устраивают водосборник или металлический бак, в который подается вода подвесным насосом. Из водосборника вода откачивается горизонтальными насосами на поверхность (рабочий горизонт) (рис. 5).
9

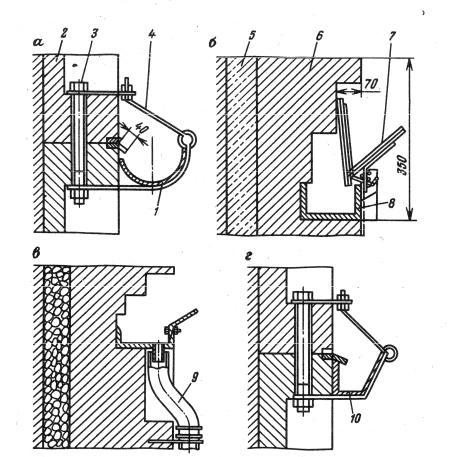

1 – тюбинг; 2 – болт крепления тюбингов; 3 – желоб из стальной трубы; 4 – деталь крепления желоба; 5 – тампонажный слой; 6 – бетонитовая или кирпичная кладка; 7 – желоб из листовой
стали; 8 – съемный отражатель; 9 – труба для стока; 10 – желоб из листовой или профильной стали
Рисунок 4 – Конструкции водоулавливающих желобов из стальных труб (а), листовой стали с откидным отражателем (б), швеллера (в), листовой или профильной стали (г)
