ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЭЛЕКТРОПРОВОДИМОСТЬ 21
|
|
удельная проводимость |
удельное сопротивление |
|
|
|
|
|
|
|
|
где l – длина проводника;
S – площадь поперечного сечения.
Величину, обратную электрическому сопротивлению, называют электропроводимостью.
Электрическое сопротивление и электропроводимость тканей и органов зависит от их функционального состояния и, следовательно, может быть использована как диагностический показатель. Так, например, при воспалении, когда клетки набухают, уменьшается сечение межклеточных соединений и увеличивается электрическое сопротивление; физиологические явления, вызывающие потливость, сопровождаются возрастанием электропроводимости кожи.
Внутри организма ток распространяется в основном по 22 кровеносным и лимфатическим сосудам, мышцам, оболочкам нервных стволов. А как мы знаем, биологические жидкости являются электролитами.
Постоянный ток вызывает диссоциацию растворенных в тканевых жидкостях молекул электролитов на ионы.
При этом закон Ома выполняется, если за сопротивление электролита принять:
где
n- концентрация молекул электролита;
q- заряд иона;
b - подвижность ионов;
α – коэффициент диссоциации.
b-? Подвижностью ионов называют отношение скорости 23 направленного движения ионов, вызванного электрическим полем, к напряженности этого поля: b = υ/E ;
α-? Коэффициент диссоциации: если предположить, что каждая молекула электролита (в электрическом поле) диссоциирует на два иона, то концентрация положительных и отрицательных ионов одинакова: n+ =n -= αn.
Т.е. для электролитов проводимость тем больше,
чем больше концентрация ионов, их заряд и подвижность. При повышении температуры возрастает подвижность ионов и
электропроводимость увеличивается.
МЕТОД ГАЛЬВАНИЗАЦИИ |
24 |
(по имени итальянского физиолога Гальвани)
это ПРИМЕНЕНИЕ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО ТОКА
НИЗКОГО НАПРЯЖЕНИЯ С ЛЕЧЕБНОЙ ЦЕЛЬЮ
Так как постоянный электрический ток обладает резко выраженным раздражающим действием, в гальванизации используется небольшая сила тока (от 5 до 15 мА), плотность тока составляет 0.05-0.1 мА/см2, напряжение 60-80 В.
Постоянный ток вызывает диссоциацию растворенных в тканевых жидкостях молекул электролитов на ионы. Образующиеся при этом ионы передвигаются, соответственно знаку, к тому или иному электроду.
ДВИЖЕНИЕ ЗАРЯЖЕННЫХ ЧАСТИЦ РАСТВОРЕННОГО ВЕЩЕСТВА 25 К СООТВЕТСТВУЮЩЕМУ ЭЛЕКТРОДУ - ЭЛЕКТРОФОРЕЗ
ДВИЖЕНИЕ ЧАСТИЦ РАСТВОРИТЕЛЯ (воды) - ЭЛЕКТРООСМОС
Два этих процесса лежат в основе действия на организм
гальванического тока.
ИОНОГАЛЬВАНИЗАЦИЯ (лечебный электрофорез, ионофорез) – ВВЕДЕНИЕ В ОРГАНИЗМ ЛЕКАРСТВЕННЫХ ВЕЩЕСТВ С ПОМОЩЬЮ ПОСТОЯННОГО ТОКА
Лекарственное вещество вводится с того полюса,
зарядом которого обладают его частицы в растворе.
Катионы – с анода, анионы – с катода.
ПРОХОЖДЕНИЕ ПЕРЕМЕННОГО |
26 |
ЭЛЕКТРИЧЕСКОГО ТОКА ЧЕРЕЗ ОРГАНИЗМ
Переменный ток - это колебательное движение носителей
заряда. ВЕЛИЧИНА И НАПРАВЛЕНИЕ ИЗМЕНЯЮТСЯ СО ВРЕМЕНЕМ
Мгновенное значение тока (значение тока в момент времени t):
амплитуда силы тока |
фаза колебания |
|
силы тока |
||
|
I
I=Imsinωt
t
Для силы переменного тока и напряжения в физике используют – эффективное, или действующее (среднеквадратичное) значение:
Полная цепь переменного тока - колебательный контур, в 27 котором происходят вынужденные электромагнитные колебания.

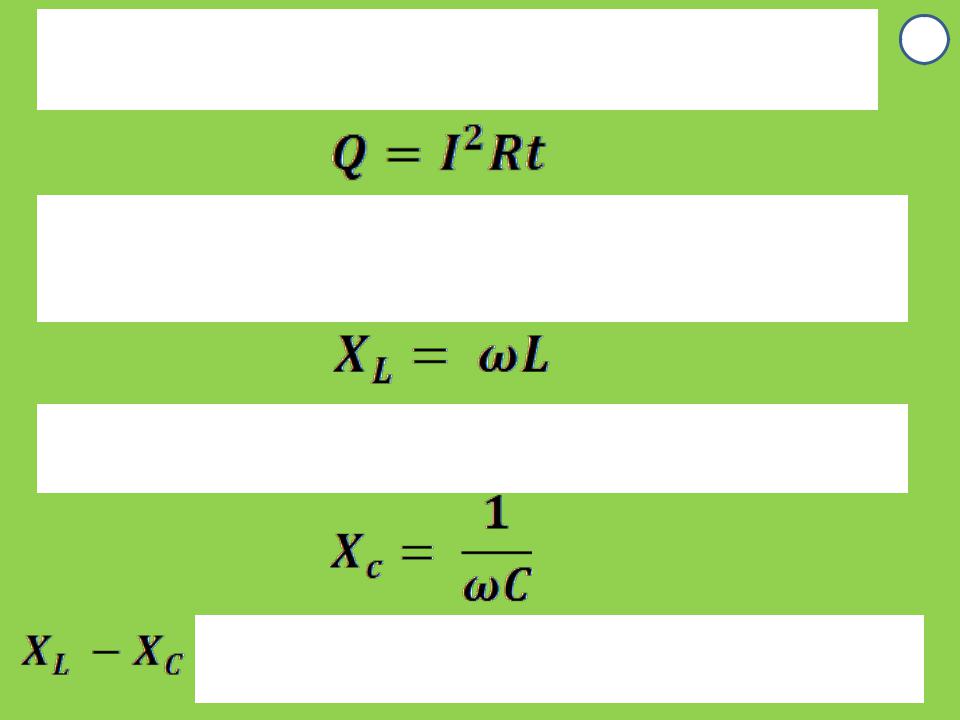

R- активное (омическое) сопротивление |
28 |
проводников цепи:
- закон Джоуля-Ленца
XL =ωL - индуктивное сопротивление, обусловленное ЭДС самоиндукции, возникающей при прохождении переменного тока по катушке индуктивности:
XС =1/ωC - емкостное сопротивление, которое учитывает влияние зарядов на обкладках конденсатора на ток в цепи.
- реактивное сопротивление, при прохождении электрического тока нет потерь энергии в тепло.
Закон Ома для полной цепи переменного тока: |
29 |
||
|
|
|
|
|
|
|
|
|
|
|
|
полное сопротивление цепи где переменному току или
ИМПЕДАНС
Считается, что при пропускание через организм человека переменного тока емкостное сопротивление ему биологических тканей
намного больше индуктивного, т.е.
Эквивалентная электрическая схема тканей организма:
Следует отметить частотную зависимость (дисперсию) импеданса |
30 |
биологической ткани: |
|
|
|
1- кривая для здоровой ткани;
2- кривая для ткани, убитой кипячением в воде. В такой ткани разрушены мембраны и ткани обладают только сопротивлением R (не зависит от ω), а Xc → 0
Различие в частотных зависимостях импеданса получается и в случаях здоровой и больной ткани.
Частотная зависимость импеданса позволяет оценить жизнеспособность тканей организма, что важно знать при трансплантации (пересадки) тканей и органов.
