Задание АИУС с 2007

Московский технический университет связи и информатики

Факультет ИT

Кафедра АИТСС

_______________________________________________________

Дисциплина «Автоматизированные информационно-управляющие системы»

ЗАДАНИЯ ДЛЯ ПРАКТИЧЕСКИХ ЗАНЯТИЙ

8 семестр

Занятия проводятся в компьютерном классе.

Фронтальный способ выполнения работ.

Общие требования.

1. В течение семестра каждая бригада студентов работает только на закрепленном за ней рабочем месте. Перемещения на другие рабочие места допускаются только с разрешения преподавателя.

2. Все файлы, создаваемые студентами в ходе выполнения работ должны сохраняться в определенной папке. Перед началом цикла работ на каждом рабочем месте требуется создать такую папку в корневом каталоге диска D: и присвоить ей имя, соответствующее номеру студенческой группы (например: УИ0301).

3. Желательно, чтобы все создаваемые студентами файлы также содержали номер группы в составе имени.

4. В конце каждого занятия результаты текущей работы требуется сохранять не только на диске D:, но и на собственном носителе (дискете, CD и т.п.). Это делается с целью сохранности результатов работ в тех случаях, когда технические или программные средства рабочего места могут выйти из строя. Собственные дискеты студентов, перед их использованием на компьютерах учебного класса проверяются на наличие вирусов с помощью установленных антивирусных программ.

5. На всех рабочих местах установлена операционная система Windows XP. Для входа в систему используется имя пользователя user. Пароль не вводится.

6. Выключение компьютеров должно производиться штатным образом: через меню «Пуск», «Завершение работы», «Выключить компьютер».

Цели занятий

1. Ознакомиться со стандартными методами моделирования бизнес-процессов предприятий IDEF0, IDEF3 и IDEF1Х, применяемыми на первом этапе проектирования информационно-управляющих систем.

2. Изучить функциональные возможности программ MS Visio, BPwin и ERwin, а также приобрести практические навыки их использования для построения графических моделей бизнес-процессов с использованием методов IDEF0, IDEF3 и IDEF1Х.

Задания

По каждому из трех перечисленных методов студенты составляют:

1. Краткое (не более 10 страниц) описание назначения, принципов, правил, процедур и нотации данного метода.

2. Графические материалы (диаграммы), выполненные с помощью программ MS Visio, BPwin и ERwin, демонстрирующие владение студентов перечисленными методами и программами.

Методические указания

Результатом практических занятий является отчет с титульным листом и оглавление — единый текстовой документ, выполненный в среде MS Word (например, файл с именем УИ0301отчет.doc). Этот отчет, содержащий результаты всех занятий, в окончательном виде предъявляется для получения зачета.

В качестве промежуточных результатов преподавателю предъявляются результаты работы по каждому из методов.

При разработке диаграмм по методам IDEF0 и IDEF3 следует использовать 3-4 уровня декомпозиции с тем, чтобы научиться работать с максимально возможным числом элементов нотации этих методов.

При работе с методом IDEF1Х, который является одним из способов создания моделей «сущность-связь» и предназначен не только для описания информационных процессов, но и для проектирования баз данных, особое внимание следует уделить пониманию сути процесса ER-моделирования.

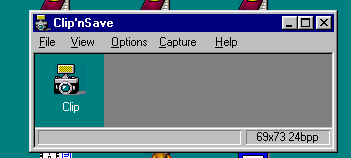

В случае необходимости вставки в текст графических фрагментов экрана удобно использовать программу Clip, имеющуюся на каждом рабочем месте. Программа запускается с помощью соответствующего ярлыка на рабочем столе Windows:

При запуске программы возникает диалоговое окно, в котором нужно щёлкнуть по кнопке «I Agree». Затем в меню «Capture» выбрать пункт «Rectangle» и с помощью левой кнопки мыши выбрать интересующий Вас фрагмент экранного изображения. В результате выбранное изображение отображается в окне программы Clip, помещается в буфер обмена и может быть вставлено в любое место текста, а также может быть сохранено в виде отдельного файла в различных графических форматах:

Учебно-методические материалы

1. Информация, размещенная в папке «Учебно-методические материалы/Моделирование бизнес-процессов», имеющейся на каждом рабочем месте в корневом каталоге дисков D: или F:.

2. Любая литература по выбору студентов.

3. Работу с методом IDEF0 следует начать с изучения документа p50_1.pdf.

4. Работу с методом IDEF3 следует начать с изучения документа Обследование организаций Стандарты IDEF0 - 5.doc.

5. Работу с методом IDEF1X следует начать с изучения документа Понятие отношения.doc.

Зачет

В ходе зачета студенты должны продемонстрировать теоретические и практические навыки работы со всеми методами и программными продуктами, перечисленными выше.

4
