вграфы 7 и 8 – порядковый номер листа и количество листов данного чертежа;

вграфу 9 – сокращенное обозначение учебного заведения и кафедры, на которой выполняется проект, например: ЮУрГУ, кафедра «Технология машиностроения» – ЮУрГУ, кафедра ТМ;

вграфу 10 – фамилии дипломника, руководителя, консультанта, нормоконтролера, заведующего кафедрой;

вграфу 11 – подписи;

вграфу 12 – дата подписи документа.

Изображения на чертежах выполняются в масштабе по ГОСТ 2.302-68 (табли-

ца 3.25).

Таблица 3.25

Масштаб должен обозначаться по типу 1:1; 1:2, 2:1 и так далее.

ГОСТ 2.303-68 устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства (таблица 3.26).

Таблица 3.26

31

3.1.2 Виды, разрезы, сечения и выносные элементы

Достаточность изображения (видов, разрезов, сечений), правильность их выполнения, расположения и обозначения устанавливает ГОСТ 2.305-68.

Изображения предметов должны выполняться по методу прямоугольного проецирования. Главный вид должен давать наиболее полное представление о форме и размерах предмета.

Кроме главного вида ГОСТ 2.305-68 устанавливает вид сверху, вид слева, вид справа, вид снизу, вид сзади. Вид сзади допускается располагать рядом с видом справа.

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят.

Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением, то направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву.

Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.

Положение секущей плоскости на чертеже указывают линией сечения, выполненной в виде разомкнутой линии, начальный и конечный штрихи которой не должны пересекать контур соответствующего изображения.

Перпендикулярно к начальному и конечному штрихам на расстоянии 2/3 мм от их концов наносят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Изображение разреза должно быть отмечено надписью типа "А–А" (рисунок 3.3).

Рисунок 3.3

33

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или нескольким плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости.

Выносной элемент – дополнительное, отдельное изображение (увеличенное) какой-либо части предмета, которая требует графического и других пояснений в отношении формы, размеров и иных данных.

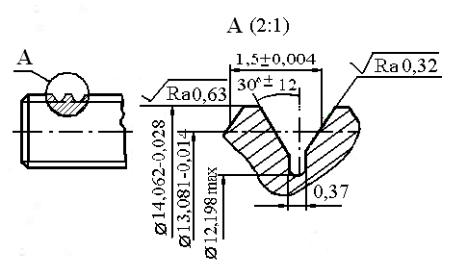

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом). При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой на полке линии-выноски. У выносного элемента следует указывать прописную букву и масштаб по типу А (2:1) (рисунок 3.4). Выносной элемент должен быть расположен возможно ближе к соответствующему месту на изображении предмета.

Рисунок 3.4

На чертежах в соответствии с ГОСТ 2.316-68 виды, разрезы, сечения, поверхности, размеры и другие элементы чертежа обозначают прописными буквами русского алфавита в алфавитном порядке без повторения и пропусков, кроме букв И, О, X, Ъ, Ы, Ь. Буквы присваивают сначала видам, потом разрезам, сечениям и т.д. Буквенные обозначения не подчеркивают. Размер шрифта буквенных обозначений должен быть в два раза больше цифр, размерных чисел, применяемых на этом чертеже.

Масштаб изображения на чертеже, отличающийся от масштаба, указанного в основной надписи, указывать непосредственно около надписи, относящейся к изображению, например: А-А(1:1); Б(5:1); А(2:1).

Если на чертеже отыскание дополнительных изображений (сечений, размера, дополнительных видов, выносных элементов) затруднено вследствие насыщенно-

34

сти чертежа или выполнения его на двух и более листах, то дополнительное изображение отмечать с указанием номеров листов или обозначений зон, на которых эти изображения помещены (рисунок 3.5).

В

Рисунок 3.5

В этих случаях над дополнительными изображениями у их обозначений указывать номера листов или обозначения зон, на которых дополнительные изображения отмечены (рисунок 3.6).

(1)

Рисунок 3.6

Если отверстия под установочные винты, заклепки, штифты должны быть сделаны в собранном изделии без предварительного сверления отверстий меньшего диаметра в деталях, на чертежах деталей отверстия не изображают и никаких указаний в технических требованиях не помещают. Все необходимые данные для обработки таких отверстий помещают на сборочном чертеже [6].

3.1.3 Условности и упрощения

ГОСТ 2.305-68 допускает ряд условностей и упрощений на изображениях предмета:

-вычерчивание не всего изображения симметричной фигуры, а его половины

сограничением этой половины осевой линией [16];

-применение местного разреза, обозначаемого оплошной волнистой линией

[16];

-допускается показывать часть детали с указанием количества элементов и их расположения, например, «6 лопастей» [16];

-если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один – два таких элемента, а остальные элементы показывают упрощенно или условно [17] (рисунок 3.7).

35

ГОСТ 2.312-72 устанавливает изображения и обозначения швов сварных соединений в конструкторских документах изделий всех отраслей промышленности. Шов сварного соединения независимо от способа сварки условно изображают: видимый – сплошной основной линией; невидимый – штриховой линией.

Видимую одиночную сварную точку независимо от способа сварки условно изображают со знаком «+», который выполняют сплошными линиями.

От изображения шва или одиночной точки проводят линию-выноску, заканчивающуюся односторонней стрелкой. На полке линии-выноски наносят условное обозначение шва с лицевой стороны.

На рисунке 3.12 изображен шов углового соединения без скоса кромок, двусторонний, выполняемый автоматической сваркой под флюсом по замкнутой линии.

ГОСТ 11535-75-У2-А А – А

А

А

Рисунок 3.12

Допускается не отмечать швы линиями-выносками, а приводить указания по сварке записью в технических требованиях чертежа, если эта запись однозначно определяет места сварки, способы сварки, типы швов сварных соединений и размеры их конструктивных элементов в поперечном сечении, и расположение швов. Одинаковые требования ко всем швам или группе швов приводят один раз в технических требованиях.

ГОСТ 2.313-82 устанавливает условные изображения и обозначения соединений, получаемых клепкой, пайкой, склеиванием, сшиванием металлическими скобами на чертежах всех отраслей промышленности.

Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений с заклепками одного типа и с одинаковыми размерами, то заклепки, входящие в соединение, следует показать условно в одном-двух местах каждого соединения, а в остальных – центровыми или осевыми линиями.

На рисунке 3.13 показано условное изображение соединения с заклепками.
