-18-

Лабораторная работа 1.

В данной части работы изучается оборудование фирмы 3Com.

  1. Определить пакеты какого размера получены рассматриваемым сетевым интерфейсом в максимальном количестве.

На основе полученной диаграммы можно сделать вывод о том, что на данный интерфейс больше всего приходило пакетов с длиной в пределах от 512 до 1023 байт и по 64 байта.

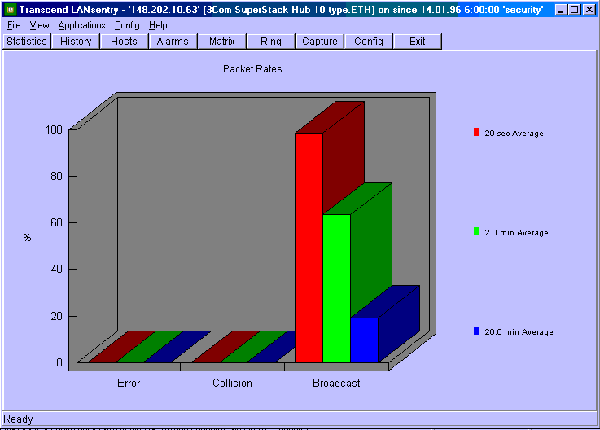

  1. Определить процент широковещательных пакетов, полученных сетевым интерфейсом в течение 10сек, 2мин, 20мин.

Процент широковещательных пакетов составлял:

  • 100% в течении 20 секунд

  • 65% в течении 2 минут

  • 20% в течении 20 минут

  1. Определить максимальное количество пакетов, полученных исследуемым интерфейсом.

Максимальное количество пакетов, полученных исследуемым интерфейсом, составляет порядка 90.

  1. Определить максимальное значение показателя использования сети.

В соответствии с предыдущим графиком, максимальный показатель использования сети составляет 25%???

  1. Определить какой узел в сети генерирует наибольшее число ошибочных сообщений.

Диаграмма показывает, что в сети отсутствуют узлы, генерирующие ошибки.

  1. Определить, какой узел в сети является наиболее активным наиболее активным источником сообщений.

Наиболее активным источником сообщений является узел 3Com_0780E9

  1. Выбрать сервер и определить трафик между выбранным сервером и любым активным узлом.

  2. Выбрать узел для перехвата пакетов и выделить под перехват пакетов буфер. Установить фильтр. Декодировать перехваченные и отфильтрованные пакеты. По результатам декодирования определить ошибку в сети.

Исходя из того, что в течение некоторого времени на один и тот же сетевой адрес посылались широковещательные пакеты, можно сделать вывод, что узел, на который посылались пакеты отсутствует (выключен, или неполадка на линии связи).

Лабораторная работа 2.

Сеть Москвы.

    1. Определить пакеты какого размера получены рассматриваемым сетевым интерфейсом в максимальном количестве.

На основе полученной диаграммы можно сделать вывод о том, что на данный интерфейс больше всего приходило пакетов с длиной в пределах от 512 до 1023 байт и 64 байта.

    1. Определить процент широковещательных пакетов, полученных сетевым интерфейсом в течение 10сек, 2мин, 20мин.

Процент широковещательных пакетов составлял:

  • 45% в течении 20 секунд

  • 20% в течении 2 минут

  • 4% в течении 20 минут

  1. Определить максимальное количество пакетов, полученных исследуемым интерфейсом.

Максимальное количество пакетов, полученных исследуемым интерфейсом, составляет порядка 110 за исследуемый интервал.

  1. Определить максимальное значение показателя использования сети.

В соответствии с предыдущим графиком, максимальный показатель использования сети составляет 25%.

  1. Определить какой узел в сети генерирует наибольшее число ошибочных сообщений.

Диаграмма показывает, что в сети отсутствуют узлы, генерирующие ошибки.

  1. Определить, какой узел в сети является наиболее активным наиболее активным источником сообщений.

Наиболее активным источником сообщений является узел 3Com_0780E9

  1. Выбрать сервер и определить трафик между выбранным сервером и любым активным узлом.

  1. Выбрать узел для перехвата пакетов и выделить под перехват пакетов буфер. Установить фильтр. Декодировать перехваченные и отфильтрованные пакеты. По результатам декодирования определить ошибку в сети.

Исходя из того, что в течении некоторого времени на один и тот же сетевой адрес посылались широковещательные пакеты, можно сделать вывод, что узел, на который посылались пакеты отсутствует ( выключен, или неполадка на линии связи).
