1.2. КонцентраторыSuperstackИHub 10иHub 100компании 3Com

Концентраторы семейства Superstack II являются наследниками известного семейства кон­центраторов LinkBuilder FMS II, победителя многочисленных аналитических обзоров. Стековая архитектура позволяет использовать эти концентраторы для построения сетей широкого диапазона, начиная с уровня небольших рабочих групп до уровня сети отдела или удаленного офиса.

Концентраторы Superstack II Hub 10 поддерживают технологию 10 Мб/с для различных сред передачи данных. Обладая высокой плотностью портов, этот концентратор поддер­живает дополнительные функции моста и коммутатора, резервные линии связи, а также выполняет функции по защите данных.

Стек в максимальной конфигурации состоит из 8 концентраторов, каждый из которых представляет собой повторитель с фиксированным количеством портов, имеющий два сло­та для установки дополнительных модулей.

Управление концентратором осуществляется на основе интеллектуального агента SmartAgent, встроенного в модуль управления Management Module. При этом обеспечи­вается управление по SNMP/RMON с поддержкой всех 9 групп объектов по IP или IPX. Кроме этого, модуль управления обеспечивает наличие до 16 пар портов "основной-резервный" на стек, автоматически переходя на резервную связь при отказе основной, Для управления всеми концентраторами стека достаточно наличия одного модуля уп­равления в каком-нибудь из концентраторов.

За счет наличия нескольких модификаций концентратора обеспечивается выбор среды передачи данных - на 12 портов витой пары (разъем RJ-45), 24 порта витой пары (разъем RJ-45), 24 порта витой пары (разъем Telco) и 6 портов оптоволокна (разъем ST). Все кон­центраторы имеют один дополнительный порт AUI. Высокая плотность портов - до 208 -обеспечивается при установке в стек максимального количества концентраторов - вось­ми. Выбор среды для подключения к магистрали сети обеспечивается наличием несколь­ких модулей трансиверов - с портом BNC, с портом ST (для оптоволокна), с портом AUI (вилка), с портом AUI (розетка), с портом RJ-45.

Концентратор Superstack II Hub 10 может выполнять дополнительные функции моста, которые поддерживаются двумя модулями - управляемым и неуправляемым. Управляе­мый модуль моста (Bridge Management Module) выполняет функции моста и модуля уп­равления концентратора и поддерживает алгоритм покрывающего дерева (IEEE 802. Id). Модуль работает с таблицей до 1024 адресов. Один порт моста, внутренний, подключа­ется к внутренней шине стека, а второй, внешний, можно переключать между разъемами BNC и AUI.

Неуправляемый мост (Bridge MicroModule) вставляется в слот, который имеется в кон­центраторе для установки трансивера. Модуль имеет один внутренний порт и один вне­шний порт AUI и поддерживает до 256 адресов.

Концентраторы Superstack II Hub 10 совместимы с предыдущим семейством стековых концентраторов LinkBuilder FMS II и LinkBuilder FMS.

Концентраторы архитектуры Superstack II снабжаются системой избыточного питания Redundant Power System, которая заменяет индивидуальные источники питания в каж­дом концентраторе стека.

Для архитектуры Superstack II компания 3Com разработала большое количество уст­ройств - концентраторов, коммутаторов и маршрутизаторов.

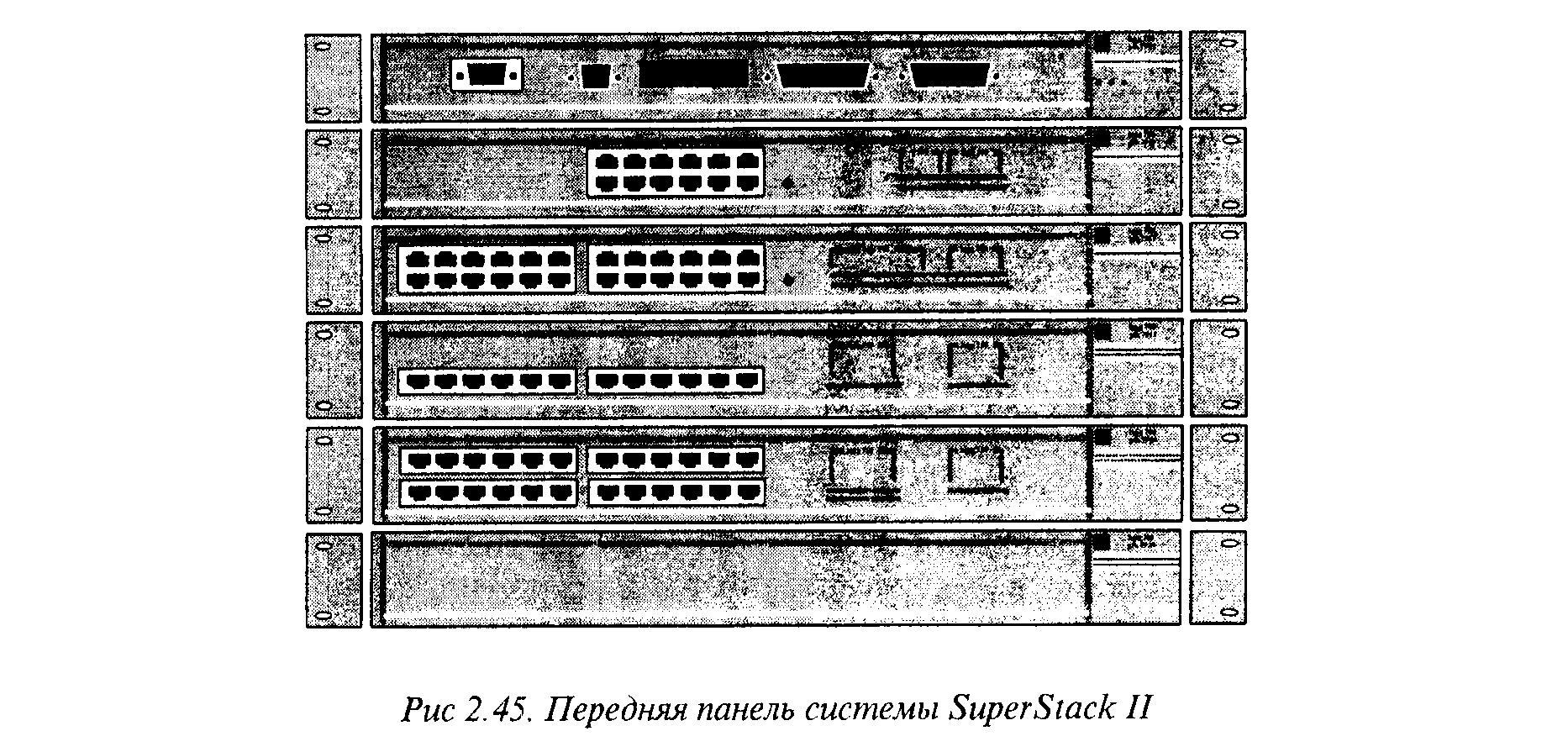

Продукты, поддерживающие системную архитектуру Superstack II, обладают единым дизайном и типовыми конструкторскими решениями. На передних панелях устройств системы Superstack II с левой стороны расположены разъемы, а с правой - индикаторы и органы управления (рисунок 2.45). Прикручиваемые крепежные ушки при сборке стека обеспечивают установку изделий в стойку или закрепление их на стене.

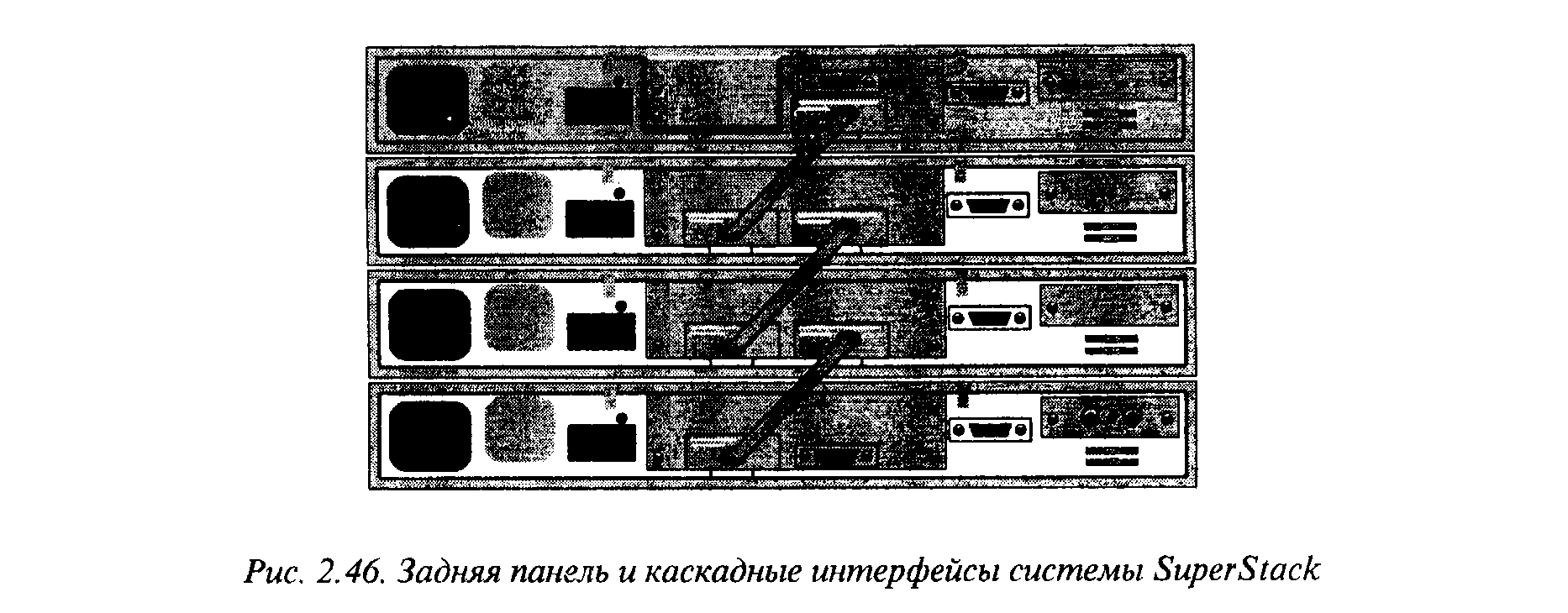

На задних панелях расположены каскадные разъемы "Up" и "Down" для стандартного подключения к другим блокам концентраторов в стеке (рисунок 2.46). При объединении концентраторов Superstack II Hub 10 с помощью каскадных разъемов они начинают ра­ботать как единый повторитель.

У концентратора также имеется дополнительный порт для подключения маршрутизато­ра NETBuilder Remote Office компании 3Com или какого-либо другого маршрутизатора.

Компания 3Com впервые использовала пассивную объединительную панель, являющую­ся основой архитектуры Superstack II, при разработке каскадируемого концентратора LinkBuilder FMS. Выбранная конструкция объединительной панели позволяет создавать каскадируемые системы, устойчивые к единичным сбоям в работе - даже если один из блоков стека выйдет из строя, все остальные блоки концентратора будут продолжать работать.

В семейство продуктов Superstack II входит большое количество устройств для настоль­ных применений, рабочих групп и удаленных офисов: концентраторы Superstack II Hub 10, концентраторы Superstack II Hub 100, концентраторы SuperStack II Port Switch Hub, коммутаторы семейства SuperStack II Switch, маршрутизаторы удаленных офисов семей­ства концентраторы SuperStack II NETBuilder, серверы удаленного доступа SuperStack II AccessBuilder.

Управление всей системой SuperStack осуществляется с помощью интегрированной сис­темы управления сетями Transcend компании 3Com, работающей в средах наиболее по­пулярных открытых платформ - UNIX, Windows, NMS и OS/2.

Концентраторы SuperStack II Hub 100 реализуют идеи каскадируемых концентраторов для технологии Fast Ethernet. Семейство SuperStack II Hub 100 наследует все преимуще­ства концентраторов SuperStack II Hub 10 - объединение до 8 концентраторов в стек, общую шину для всех концентраторов, SNMP/RMON управление от одного модуля на стек. В семейство входит концентратор SuperStack II Hub 100 Т4, первый появившийся на рынке концентратор, поддерживающий технологию Fast Ethernet на 4 витых парах категории 3.
