2.3.2. Построение противовеса
Противовесы выполнены отдельно от вала и крепятся к нему с помощью болтов.
1. Выбираем плоскость XY в Дереве построения, запускаем режим Эскиз и чертим эскиз (рис. 2.77). Затем, при помощиОперации выдавливания , выдавим эскиз (рис. 2.78, 2.79).
Рис. 2.77. |
Рис. 2.78. |
Рис. 2.79. |
2. Сделаем выемку под болты. Для этого выберем плоскость XY и начертим эскиз – прямоугольник (рис. 2.80), затем, при помощи операции Вырезать выдавливанием , вырежем выемку (рис. 2.81).
3. Вырез для свободного движения подшипника выполняем согласно рисункам 2.82, 2.83, 2.84.
Рис. 2.80. |
Рис. 2.81. |
Рис. 2.82. |
Рис. 2.83. |
Рис. 2.84. |
4. При помощи операции Вырезать выдавливанием , вырежем отверстия под болты (рис. 2.85). Выполнив скругление ребер, получим готовый противовес, как на рисунке 2.86.
Рис. 2.85. |
Рис. 2.86. |
3. Создание ассоциативного чертежа в компас-3d
Широкие возможности объемного моделирования позволяют проектировать геометрические модели любой сложности, использовать их в прочностных расчетах, в рекламных и дизайнерских программах. Кроме этого по полученной модели можно создать ассоциативный чертеж.
3.1. Построение ассоциативных видов
3.1.1. Чертеж сборочной единицы поршня

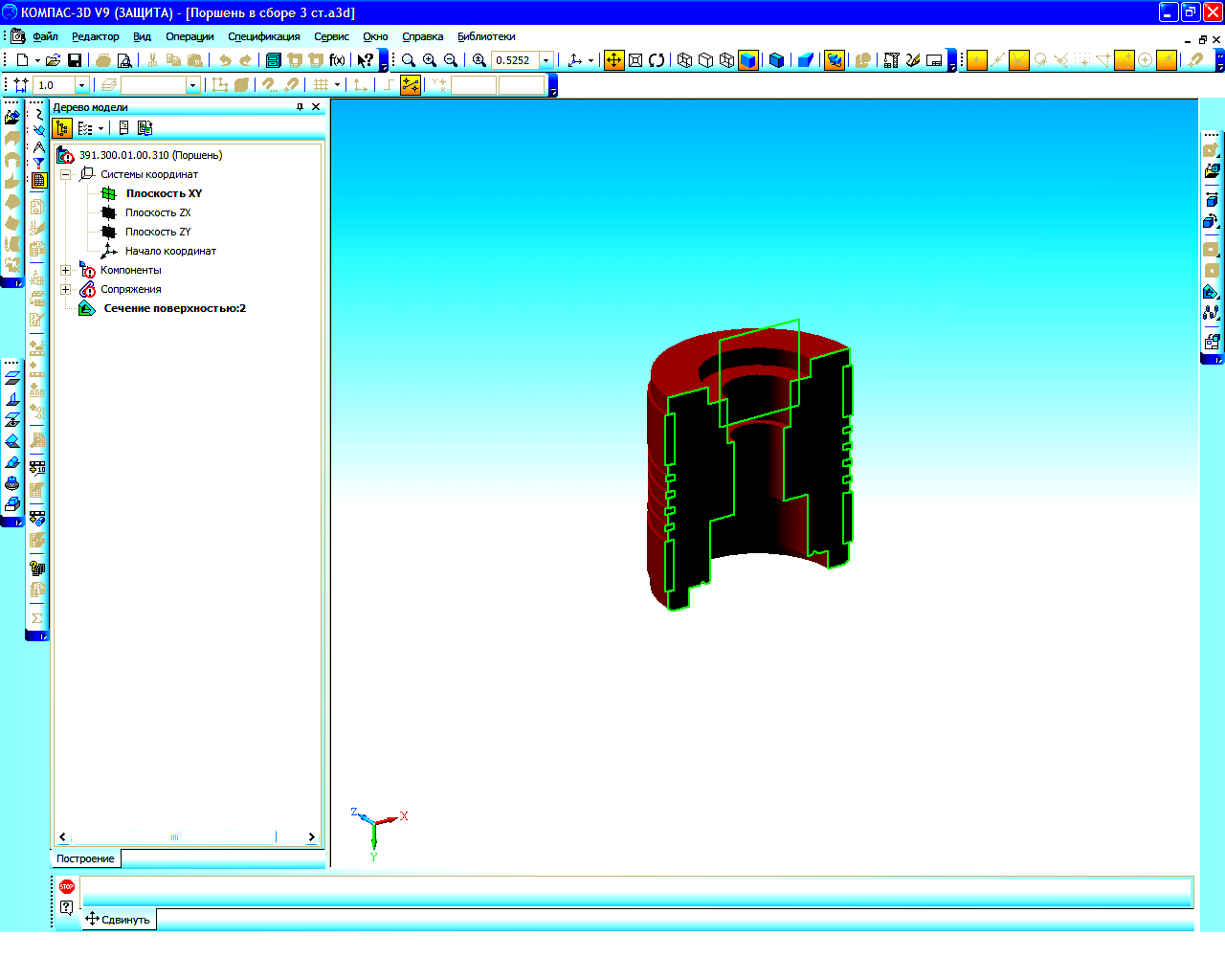

Чертеж сборочной единицы Поршня должен содержать единственный вид – его разрез. Сразу создать такой вид можно, подготовив 3D модель. Выполним его разрез, для того чтобы показать внутреннее устройство поршня. Используя операцию Сечение поверхностью , выбрав при этом секущую плоскостьXY, сохраним полученную модель (рис. 3.1).
Рис. 3.1. |
Рис. 3.2. |
Начнем формирование чертежа с создания среды. Выполним последовательно команды Файл – Создать и нажмем кнопку на панели управления Чертеж (рис. 3.2), после чего на экране появится новый лист по умолчанию формата А4 с внутренней рамкой и основной надписью (рис. 3.3).
Рис. 3.3. |
Рис. 3.4. |
Учитывая размеры детали и количество видов, можно изменить формат документа, для этого выберем группу команд Параметры в меню Сервис. На мониторе появится диалоговое окно (рис. 3.4).
В списке разделов выберем Параметры первого листа и щелчком мыши раскроем его содержимое, где выделим строку Формат, при этом в правой части окна появятся все данные, относящиеся к формату листа.
В списке форматов можно изменить формат, а в группе Ориентация – включить кнопку Горизонтальная, после чего с помощью кнопки ОК закрыть диалоговое окно. Настройка параметров нового графического документа будет закончена.
Формат документа, его ориентацию и стиль можно менять неоднократно в процессе работы над его созданием, если в этом возникнет необходимость.
Далее следует приступить к созданию чертежа. На панели переключений выберем команду Ассоциативные виды , после чего откроется панельСоздания ассоциативных видов (рис. 3.5).
Рис. 3.5.
| ||
–Создать новый вид –Стандартные виды –Произвольный вид |
–Проекционный вид –Вид по стрелке –Разрез/Сечение |
–Выносной элемент –Местный вид –Местный разрез –Вид с разрывом |
Ассоциативный вид – это вид неразрывно связанный с трехмерной моделью, по образу которой формируется данный чертеж. Любое изменение формы и размеров модели повлечет за собой соответствующие изменения в ассоциативных видах.
На рабочей панели нажмем кнопку Произвольный вид , при этом на экране появится диалоговое окно, с помощью которого можно открыть папку, где находится необходимый файл с моделью. Из списка файлов выберем необходимую модель поршня в разрезе (рис. 3.15). После чего на поле чертежа появится фантом в виде прямоугольника, условно обозначающий вид.
В строке Параметры объектов можно установить ориентацию детали и тем самым определить главный вид, масштаб, назначить цвет изображения (рис. 3.7).
После того, как на поле чертежа появятся выбранные виды (рис. 3.6), в основной надписи в автоматическом режиме будут установлены все необходимые сведения об изделии. Они передадутся из файла модели.
Зададим штриховку (рис. 3.8) там, где это необходимо, выбрав команду Штриховка в менюГеометрия .
Рис. 3.6. |
Рис. 3.7. |
С помощью команды Осевая линия по двум точкам на инструментальной панели Обозначения ,постройте на разрезе Осевую линию (рис. 3.8).
После создания всех необходимых видов, разрезов, выносных элементов чертеж необходимо оформить: проставить в нем размеры и технологические обозначения, провести осевые линии, построить обозначения центров отверстий и т. д. Между чертежом и моделью система формирует ассоциативную связь: любое изменение модели будет автоматически отображено на чертеже. Необходимо, чтобы при изменении модели автоматически изменялись значения размеров и их положение на чертеже, а также положение технологических обозначений. Для этого между геометрическими элементами в чертеже, размерами и обозначениями необходимо сформировать ассоциативные связи. Это достигается за счет включения режима Параметризации.
Рис. 3.8. |
Выполните команду Сервис – Параметры. На экране будет открыто диалоговое окно Параметры (рис. 3.9). На закладке Текущий чертеж, в левой части окна, сделайте текущей "ветвь" Параметризация в нижней части Дерева параметров. В правой части окна включите два флажка Все в группах Ассоциировать при вводе и Параметризовать. Нажмите кнопку ОК.
Проставим позиционные линии – выноски. Нажмите кнопку Обозначение позиций на инструментальной панели Обозначения (рис. 3.10). Построение начинается с указания точки, на которую указывает выноска. Затем нужно указать точку начала полки. Очередной номер позиции присваивается автоматически. Построение объекта заканчивается щелчком на кнопке Создать объект .
Очередность простановки линий-выносок на сборочном чертеже не имеет значения. Номера позиций будут автоматически изменены после создания спецификации.
Рис. 3.9. |
Выравнивание позиционных линий – выносок. Нажмите кнопку Выровнять позиции по вертикали (рис. 3.10) на Расширенной панели команд простановки позиционных линий-выносок. В итоге получим чертеж, как на рисунке 3.11.
Рис. 3.10. |
Простановка размеров, квалитетов и предельных отклонений. Нажмите кнопку Авторазмер на инструментальной панелиРазмеры (рис. 3.20). Укажите точки 1 и 2 привязки размера. В диалоговом окне (рис. 3.12) Задание размерной надписи включите кнопку Диаметр в группе Символ. Укажите нужный квалитет. Нажмите кнопку ОК и укажите положение размерной линии (рис. 3.13).
Рис. 3.11.
| |
Рис. 3.12. |
Рис. 3.13. |
Добавление технических требований осуществляется в следующей последовательности: Вставка – Технические требования (рис. 3.14).
Рис. 3.14. |
Рис. 3.15. |
В результате проведенных операций получим готовый Сборочный чертеж (рис. 3.15).
