2.9 Выбор отметки для линии условного горизонта

Для построения профиля выбирается отметка линии условного горизонта, чтобы обеспечить расположение линии профиля на расстоянии 4 – 7 см от нее.

Отметка линии условного горизонта вычисляется по формуле:

,

где Н_min – минимальная отметка из «Ведомости геометрического нивелирования», м;  – знаменатель вертикального масштаба, м; v – расстояние от линии условного горизонта до профиля (принимается 3 – 6 см).

Значение отметки условного горизонта Н_{усл. гор} округляется до числа, кратного основанию вертикального масштаба. От вычисленной отметки линии условного горизонта строится шкала с учетом вертикального масштаба.

Пример.

В приведенной «Ведомости геометрического нивелирования» минимальное значение отметки Н_min =167,20 м; вертикальный масштаб 1:200. Расстояние от линии условного горизонта до линии профиля 3 см. Тогда отметка линии условного горизонта равна:

Н_{усл. гор} = 167,20 – 2  3 = 161,20 м. Полученное значение округляется до числа, кратного знаменателю вертикального масштаба и получается отметка линии условного горизонта 162 м. Значение условного горизонта должно быть кратно вертикальному масштабу (у нас числу 2).

По выписанным отметкам пикетов и плюсовых точек строится линия профиля. Для этого от линии условного горизонта перпендикулярно к ней откладываются вверх отметки пикетов и плюсовых точек с учетом вертикального масштаба и отметки линии условного горизонта. В примере вертикальный масштаб 1:200.

Все построенные точки соединяются ломаной линией. Получается профиль земной поверхности по линии трассы. От линии условного горизонта до линии профиля проводятся вертикальные линии на пикетах и плюсовых точках (рис. 2).

2.10 Проектирование земляного полотна дороги

При проектировании на профиле строится проектная линия, которая после выполнения инженерных работ заменит фактический профиль трассы.

Проектная линия может быть построена различными способами, которые зависят от выданного задания.

1 способ. В этом случае задается проектная отметка на пикете 0 – Н_пк0. Трасса разбивается на три участка и для каждого участка задается уклон проектной линии.

2 способ. Проектная линия проводится с соблюдением следующих условий:

- выдержать равенство объемов земляных работ (выемка и насыпь);

- уклон проектной линии соответствует естественному уклону земной поверхности и не превышает допустимой величины, установленной согласно техническим требованиям для данного типа сооружений.

Для второго способа отметки и уклоны проектной линии не задаются. Отметки проектной линии снимаются с профиля, а уклоны вычисляются. Но сначала намечается положение проектной линии. Она может иметь один уклон на всю длину трассы или различные уклоны на разных участках.

Уклон проектной линии вычисляется по формуле:

,

где H_К и H_Н – отметки конца и начала проектной линии на участке длиной S, м

Отметки H_К и H_Н определяются графически на профиле.

Если вычисленный уклон меньше допустимого и соблюдается баланс земляных работ, то проектирование считается законченным. В противном случае проектируется новый вариант проектной линии.

Пример. Рассматриваемый профиль делится на два участка длиной S₁=200 м и S₂= 500 м. В графе «Проектные уклоны» проводится вертикальная линия в соответствии с этим делением. На каждом участке проводится проектная линия и снимаются с профиля отметки ее концов. Проектные отметки на первом участке равны H_Н1 = 166,80 м; H_К1 = 168,00 м.

Уклон проектной линии на первом участке равен:

.

Проектные отметки на втором участке равны H_Н2 =168,00 м и H_К2 = =174,00 м. Начальная отметка второго участка равна конечной отметке первого участка.

Уклон второго участка:

.

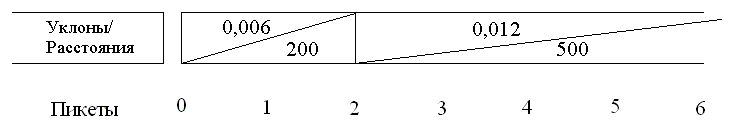

Полученные значения уклонов записываются в графу «Проектные уклоны». Наклоном линии показывается знак уклона. Если знак уклона положительный, то линия показывается с подъемом (рис. 6). Если знак уклона отрицательный, то линия показывается с наклоном в сторону падения. Под линией подписывается расстояние, на котором действует данный уклон.

Рис. 12. Графа «Уклоны»
