Всплывающая подсказка о назначении кнопок на панели появляется при наведении на нее маркера “мыши”.

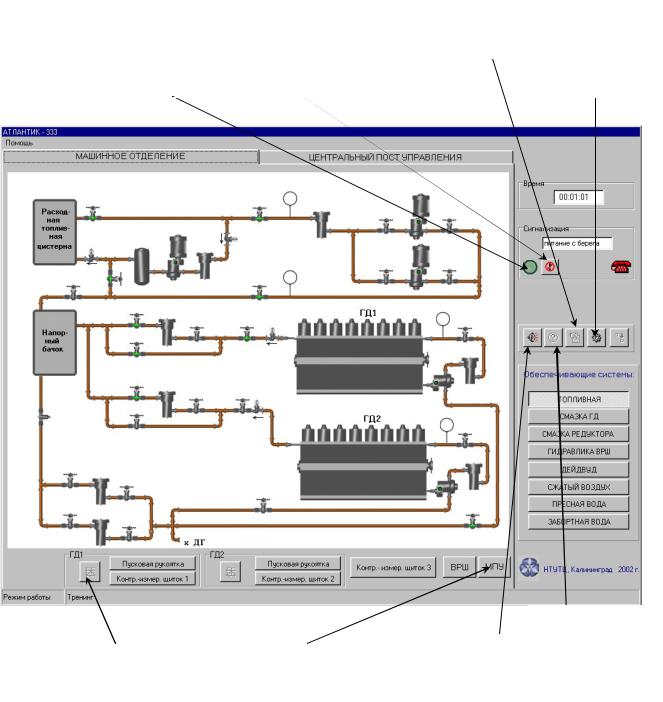

При выборе закладки «МАШИННОЕ ОТДЕЛЕНИЕ» в правой части окна появляется список систем силовой установки, моделируемых в тренажере. Схемы систем состоят из символических изображений узлов и агрегатов ( рис.2 ).

Рис.2.

Их условное обозначение и возможные действия, которые можно к ним применить, можно найти в справочном окне, выбрав из главного меню окна пункт «Помощь», подпункт «Помощь по работе с устройствами».

5

Судно «Атлантик-333»

В нижней части закладки «МАШИННОЕ ОТДЕЛЕНИЕ» следующие кнопки:

-«Пусковая рукоятка» для ГД1 и ГД2 – управление пусковой рукояткой и ВПУ выбранного ГД. Чтобы повернуть пусковую рукоятку влево или вправо необходимо щелкнуть по ее изображению соответственно левой или правой кнопкой “мыши”. Для расцепления / зацепления ВПУ нужно щелкнуть маркером “мыши” по изображению рычага ВПУ. Переключение режима управления ГД осуществляется также;

-«Контр. измер. щиток 1» («Контр. измер. щиток 2») – показание приборов ГД1 (ГД2);

-«Контр. измер. щиток 3» - индикация температуры отходящих газов, частоты оборотов, наполнения ГД1 и ГД2. Регулировка частоты оборотов главных двигателей осуществляется нажатием соответствующих кнопок;

-«ВРШ» - контроль положения ВРШ. Для поворота рукоятки управления ВРШ влево или направо щелкните по ее изображению соответственно левой или правой кнопкой “мыши”;

-«МПУ» - вызов окна местного пульта управления для выбранной системы силовой установки;

-развёрнутая индикаторная диаграмма работы двигателей. Кнопка становится активной только после запуска двигателя.

Закладка «ЦЕНТРАЛЬНЫЙ ПОСТ УПРАВЛЕНИЯ» содержит следующие кнопки:

-«Панель управления индикацией» - вызывает окно индикации параметров в различных системах силовой установки (рис. 3). Для вывода значения параметра (список параметров приведён в приложении 1) необходимо, используя вертикальные клавиши, набрать его порядковый номер и нажать кнопку «Контроль». В тренажере список параметров можно посмотреть, нажав кнопку «?» на панели. Например, для просмотра параметра “188 – температура главного трубопровода забортной воды”, нажмите по очереди кнопки указанные на рисунке как 1,2,3. Для просмотра параметра “29 – давление топлива ГД1 ”, нажмите по очереди кнопки указанные на рисунке как 4,5. При этом в окне индикации выведется значение выбранной величины, а напротив единицы измерения загорится красная лампочка. Нажатие кнопки «Измеряемая величина» приводит к индикации введённого порядкового номера параметра;

6

Окно индикации

5

2

3

1 4

Рис. 3

-«Угол разворота ВРШ» - вызывает окно для управления ВРШ. Переключатель режимов позволяет управлять ВРШ из ЦПУ и местного пульта управления. Управление с мостика в тренажере не моделируется. Для поворота рукоятки управления налево или направо щелкните по ее изображению соответственно левой или правой кнопкой “мыши”;

-«Обороты, наполнение ГД» - вызывает окно приборов, показывающих наполнения, частоту оборотов ГД и ГТН;

-«Параметры работы ГД» - вызывает окно просмотра параметров работы ГД;

7

-«Мнемосхема» - вызывает окно общего вида мнемосхемы силовой установки. Мнемосхема разбита на участки. Увеличенное изображение участка мнемосхемы появится после того, как Вы щелкните по нему мышью.

ществляется нажатием соответствующих кнопок и переключателей на мнемосхеме. Для того чтобы вернуться к общему изображению мнемосхемы нажмите кнопку в правом верхнем углу.

- «Панель управления муфтами» - вызывает окно управления муфтами и валом гребного винта. Включение / выключение муфт, а также управление валом осуществляется нажатием соответствующих кнопок.

Примечание: В тренажере моделируется управление муфтами из ЦПУ;

-«Панель управления двигателями» - вызывает окно включения / выключения и индикации работы ГД.

8

Судно «Супер-Атлантик»

В нижней части закладки «МАШИННОЕ ОТДЕЛЕНИЕ» расположены следующие кнопки:

-«Щиток ГД» - индикация значений параметров ГД;

-«ВРШ» - контроль положения ВРШ. Чтобы изменить режим управления ВРШ (МО/ЦПУ) подведите маркер к изображению переключателя, нажмите любую кнопку мыши. Для поворота рукоятки управления ВРШ налево или направо, подведите к ее изображению маркер, нажмите соответственно левую или правую кнопку “мыши”;

-«Управление ГД» - индикация параметров ГД, управление пусковой рукояткой и ВПУ. Изменяйте положение переключателя и рукояток используя левую или правую кнопки “мыши”;

-«МПУ» - вызов окна местного пульта управления для выбранной системы силовой установки. Например, на рис. 5 представлен МПУ для топливной системы.

Кнопка закрытия окна

Рис.5

- развёрнутая индикаторная диаграмма работы двигателя. Кнопка становится активной только после запуска двигателя.

появляются следующие кнопки:

-«Панель температур» - вызывает окно индикации температур различных систем силовой установки;

-«Управление ВРШ» - вызывает окно для управления режимом ГД и ВРШ и индикации фактического шага ВРШ. Для поворота рукоятки управления налево или направо щелкайте по ее изображению соответственно левой или правой кнопкой “мыши”;

-«Обороты ГД, нагрузка» - вызывает окно индикации наполнения, частоты оборотов ГД и ГТН;

-«Панель приборов» - вызывает окно индикации давления в различных системах силовой установки;

-«Мнемосхема ЦПУ» - вызывает окно мнемосхемы силовой установки ( аналогично тренажеру судна “Атлантик-333”);

-«Пуск / стоп ДГ / АДГ / АГД» - вызывает окно включения / выключения и индикации работы ДГ, включения и индикации питания с берега, включения / выключения и индикации работы АДГ, аварийного включения и выключения ГД. Для пуска, останова ДГ и АГД и включения питания с берега щелкните “мышью” по изображению соответствующей кнопки.

10

2.2 Телефонная связь

Телефонный вызов в тренажёре можно осуществлять как от оператора к инструктору, так и от инструктора к оператору.

Оператор не имеет возможности связаться с другим оператором. Вызов от оператора возможен только к инструктору. Для его осуществления оператору достаточно снять трубку. При этом он услышит длинные гудки, инструктор – звуковой сигнал вызова (звонок). Когда инструктор снимет трубку, возможен телефонный разговор.

Также связь может инициироваться инструктором. При получении сигнала вызова от инструктора, оператор должен снять трубку, после чего устанавливается телефонная связь. После того, как инструктор или оператор положат трубку, на другом конце линии раздастся звуковой сигнал прекращения связи (короткие гудки).
