УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«Калининградский государственный технический университет»
Кафедра теории механизмов и машин и деталей машин
Домашнее задание Домашнее задание
допущено к защите защищено
Руководитель Ковальчук И.Н. Руководитель Ковальчук И.Н.
доцент доцент
ДОМАШНЕЕ ЗАДАНИЕ ПО ДИСЦИПЛИНЕ
ПОДЪЕМНО-ТРАНСПОРТНЫЕ И ЗАГРУЗОЧНЫЕ УСТРОЙСТВА
Раздел: Грузоподъемные машины
ТЕМА: Рассчитать механизм настенного поворотного крана,
Пояснительная записка
СР.34.150700.6-9.ПЗ
Нормоконтролер Работу выполнила
_____________________ студентка группы 11- МС
Тюнин Н.Н.
2014г.
1. Выбор кинематической схемы ................................................................... |
4 |
2. Выбор типа размера крюковой подвески................................................... |
4 |
3. Уточнение схемы полиспаса....................................................................... |
5 |
4. Выбор каната................................................................................................ |
5 |
4.1 Выбор типа каната.................................................................................... |
6 |
5. Определение основных размеров сборочной единицы "Установка барабана"............................................................................................................ |
7 |
5.1 Вычисление толщины цилиндрической стенки.................................... |
9 |
5.2 Проверка на устойчивость цилиндрической стенки барабана ............ |
9 |
5.3 Крепление каната к барабану ................................................................. |
10 |
6. Выбор двигателя .......................................................................................... |
12 |
6.1 Определение максимальной статической мощности............................ |
12 |
6.2 Выбор типа двигателя.............................................................................. |
12 |
6.3 Техническая характеристика и габаритные размеры кранового электродвигателя серии МТК 211- 6............................................................... |
13 |
7. Выбор типа редуктора.................................................................................. |
14 |
7.1 Выбираем редуктор цилиндрический двухступенчатый типа Ц2У- 315 Н................................................................................................ |
17 |
8. Выбор муфты с тормозным шкивом........................................................... |
18 |
9. Выбор тормоза ............................................................................................. |
19 |
10. Проверка двигателя на время разгона ..................................................... |
20 |
11. Проверка времени торможения ................................................................ |
23 |
12.Уточнение кинематической схемы механизма подъема Список использованных источников.............................................................. |
23 24 |
Содержание
1. Выбор кинематической схемы
При выборе кинематической схемы предпочтение отдается схеме, у которой двигатель соединен с редуктором при помощи втулочно-пальцевой (зубчатой) муфты; роль тормозного шкива выполняет одна из полумуфт; отсутствуют открытые зубчатые передачи; концы быстроходного и тихоходного валов редуктора выходят на одну сторону. Выбранная схема механизма подъема изображена на рис.1.

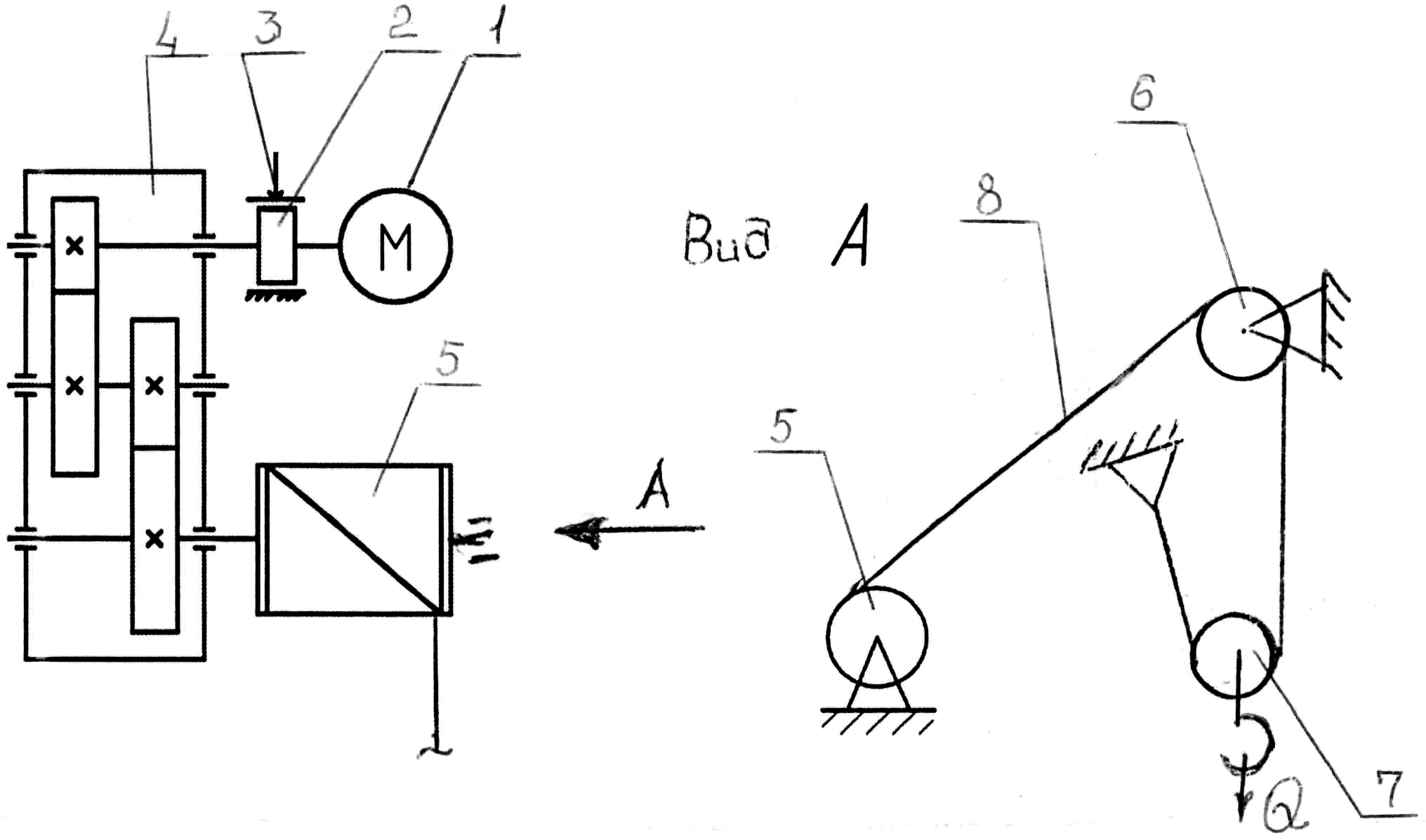

Рис.1
1 – электродвигатель; 2 – муфта; 3 – тормоз; 4 – редуктор; 5 – барабан; 6 – направляющий блок; 7 – крюковая подвеска; 8 - канат
Кран стреловый, грузоподъемность – 5 т и, следовательно, тип полипласта – одинарный. Канат от барабана к крюковой подвеске проходит через направляющий блок, см. рис.4.2. Выбираем кратность полипласта .
2. Выбор типоразмера крюковой подвески
Выбираем крюковую подвеску с однорогим крюком
Первое условие - грузоподъемность крюковой подвески не должна быть меньше заданной грузоподъемности
.
Второе условие-режим работы крюковой подвески должен соответствовать режиму работы механизма. Режим работы механизма – средний (ПВ=15%).
Учитывая эти два условия, выбираем крюковую подвеску (1, табл.П.1.1.).
В соответствии с ОСТ 24.191.08-81 «Подвески крюковые крановые»' выбираем типоразмер по стандарту 1-3, 2-336.

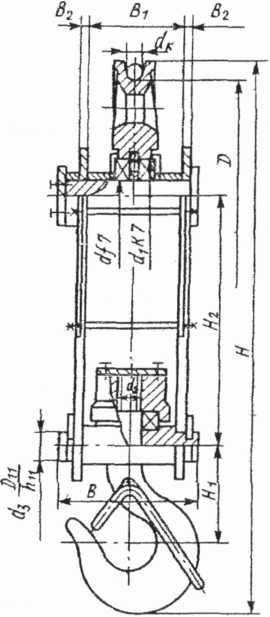

Рис. 2 Крюковая подвеска
D=336 мм; В1=90мм; Н=666мм; масса = 36,4 кг;= 11….14 мм.
3. Уточнение схемы полиспаста
Число блоков выбранной крюковой подвески (один блок) совпадает с числом блоков на предварительно принятой кинематической схеме механизма подъема (см. рис.1). В связи с этим кратность полиспаста остается прежней .
4. Выбор каната
Максимальное статическое усилие , (Н) в канате определяем по формуле:
= G/zк.б***ηн.бл,
где – вес номинального груза и крюковой подвески, Н,:
- масса поднимаемого груза, кг;
- масса крюковой подвески, кг;
- ускорение свободного падения, ;
G=(36,4+1600)*9.8=16036,72 Н;
zк.б– число ветвей каната, навиваемых на барабан (см. рис.4.2),zк.б= 1;
–кратность полиспаста, = 2;
–коэффициент полезного действия (КПД) полиспаста [1,таб.2.2], =0,99;
ηн.бл.=КПД направляющего блока,ηн.блzн.бл.;
zн.бл.- число направляющих блоков (см. рис. 4.2.),zн.бл=1;
ηбл- КПД одного неподвижного блока,ηбл=0,98;
ηн.бл=0,981=0,98.
Smax=16036,72 /1*2*0.99*0.982=8264,6 Н.
4.1. Выбор типа каната
На грузоподъемных машинах общего назначения при однослойной навивке на барабан рекомендуется применять канат двойной свивки типа ЛК-Р ГОСТ 2688–80.
Первое условие– произведение максимального статического усилия в канатена коэффициент запаса прочности не должно превышать разрывного усилия каната по ГОСТу
,
где - разрывное усилие каната, Н;
- коэффициент запаса прочности каната, назначаемый Госгортехнадзором РФ (ГГТН) [1, табл.2.3].
Режим работы механизма средний, что соответствует группе режима по ГОСТ 25835-83 - 3М.
Исходя из группы режима работы, выбираем = 5,5.
Выбираем канат [1, табл. П.2.1] с разрывным усилием =62,85 кН.

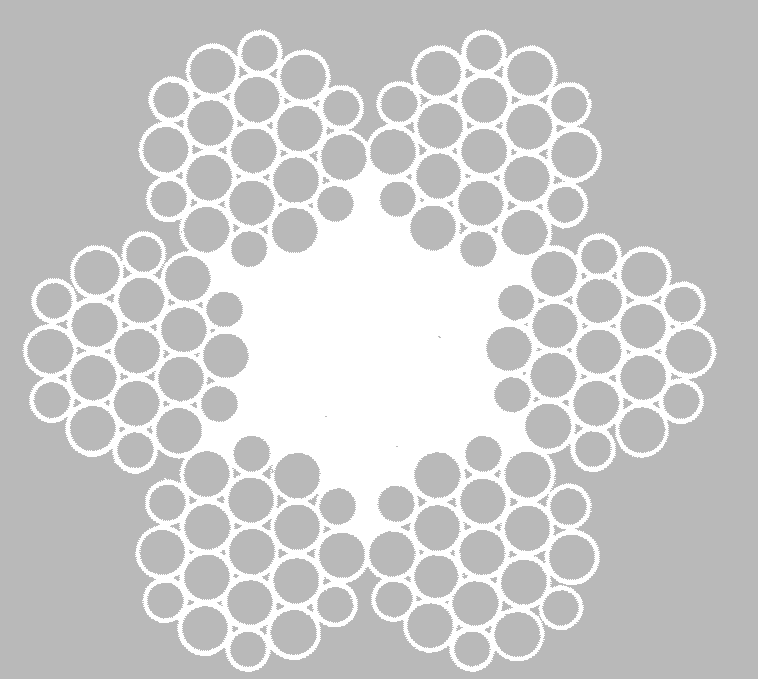

Рис. 3 Канат двойной свивки АК-Р ГОСТ 2688-80
Диаметр каната - = 11 мм;
разрывное усилие каната -. = 62,85 кН;
площадь сечения проволоки в канате - = 77,19 мм2.
Предел прочности материала проволок =1666 МПа.
8264,65,562850
Условие выполнено.
Также должно выполняться соотношение между диаметром каната и диаметром блока крюковой подвескиDбл
Dбл ≥dk*e, (1)
где Dбл – диаметр блока, измеряемый по средней линии навитого каната;
Dбл=Dбл.o+dk;
Dбл.o- диаметр блока, измеряемый по дну канавки (рис. 2);
Dбл.o=336 мм,Dбл=336+11=347 мм;
–коэффициент, зависящий от типа машины и группы режима работы (3М) [1, табл. 2.4]; = 20.
Таким образом:
347>11*20
347>220.
Условие выполнено.
