4.13 Исследовать работу компаратора
Для этого:
переключатели SA4÷SA8 поставить в положение «Выкл.», SA8 - в положение «Вкл.» (горит индикатор «компаратор»),
переключатель SA2 - в положение «(-)».
тумблер «Смещение» поставить в положение «Выкл.»
Снять зависимость Uвых=f (Uвх). Данные записать в таблицу 6
тумблер «Смещение» установить в положение «Вкл». Снять зависимость Uвых=f(Uвх). Данные записать в таблицу 6
Рассчитать пороги срабатывания компаратора , если известно , что R13= 2 кОм , аR14=50 оМ
Таблица 6
SA10 |
Uвх (в) |
-0.4 |
-0.3 |
-0,2 |
-0,1 |
-0,05 |
0 |
+0,05 |
+0,1 |
+02 |
+0,3 |
+0,4 |
|
| ||
«Выкл.» |
Uвых изм |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
«Вкл.» |
Uвых изм |
|
|
|
|
|
|
|
|
|
|
|
|
|
Построить графики зависимости Uвых=f (Uвх)

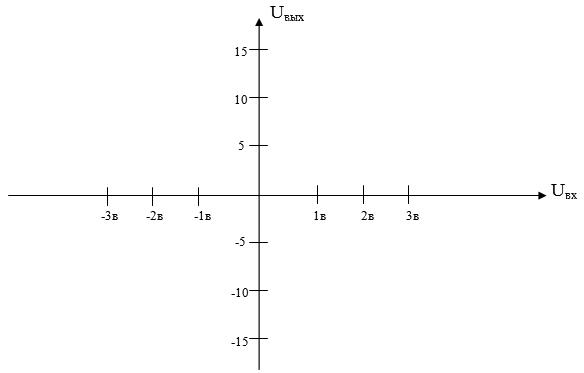

Рис. 15. График зависимости
5 Содержание отчета
Отчет должен содержать:
титульный лист;
теоретическую часть ( не более 2 страниц ),
цель работы;
схему исследуемых функциональных устройств;
таблицы, расчеты, графики зависимости;
выводы по результатам работы.
6 Вопросы к зачету
1. Что называется операционным усилителем?
2. Перечислить основные параметры ОУ.
3. Классификация ОУ.
4. Может ли коэффициент усиления не инвертируемого усилителя быть меньше 1? А инвертируемого?
5. Схема стабилизатора тока на ОУ.
6. Схема стабилизатора напряжения на ОУ.
7. Повторитель напряжения на ОУ.
8. Что такое «балансировка ОУ»?
9. Назначение аналоговых компараторов на ОУ.
10. Классификация компараторов на ОУ.
11. Особенности применения ОУ.
12 Маркировка ОУ.
7 Литература
Лаврентьев Б.Ф. «Схемотехника электронных средств». Учебное пособие М. Из-во Академия 2010.
Схемотехника электронных средств. Методические указания к выполнению лабораторных работ . Мар ГТУ .
