Кейс для переноски s9
Имеются два вида кейсов для приемников S9; это кейс для Роверного приемника и кейс для Базового приемника. Внутреннее устройство кейсов для Базы и Ровера отличается.
Кейс для Базы имеет отделение для внешнего радиомодема, а кейс для Ровера – отделение для контроллера. Вы можете отличать их по маркировке.
Рис. 4.1 - S9 кейс
Рис. 4.2 - S9 Кейс Ровера

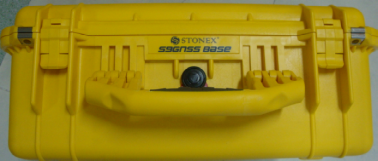

Рис. 4.3 - S9 Кейс Базы
-
Источник питания
Приёмники
Стандартная конфигурация включает две батареи и слот для зарядки батарей (называемый для простоты “зарядником” ) и адаптор. “Литий-ионовая” батарея: это батарея создана по технологии с высоким отношением энергии к массе, по сравнению с NiCd или NiMh батареями, отсутствует эффект памяти, медленный саморазряд когда батареи не используются.
Рис. 4.4 – Литий-ионовая батарея
Зарядное устройство может заряжать обе аккумуляторные батареи одновременно. Индикатор зарядного устройства показывает, если батарея начала заряжаться или она уже зарядилась.
Рис. 4.5 - S9 зарядное устройство и адаптер
-
Принимающая и передающая антенны радиомодема
S9 принимающая и передающая UHF антенны приспособлены для полевых съёмочных работ, они являются всенаправленными антеннами (частота 450 МГц), их детали легки и надёжны.
Рис. 4.11 – Передающая и принимающая антенны
-
Кабели
Кабели для приёмников
Многофункциональный коммуникационный кабель: этот кабель используется для соединения приёмника и компьютера для передачи статических данных, обновления внутреннего ПО и лицензии. Он может так же использоваться для подключения контроллера GEOS к приёмнику, в случае работы со сбоями Bluetooth устройства. См. рис.. 4.15.
Рис. 4.15 - Многофункциональный коммуникационный кабель
В комплекте с Psion, так же есть кабель для подключения Psion к приёмнику когда устройство Bluetooth работает со сбоями. См. рис. 4.16.
-
Другие принадлежности
Другие принадлежности это: 2.45 м телескопическая веха, 30 см опорная стойка, крепление контроллера на веху, трегер с оптическим центриром, штатив (деревянный или алюминиевый, на винтах или зажимах), соединительный адаптер между приёмником и трегером и измерительная рулетка.
Рис. 4.17 – 2.45 м телескопическая веха
Рис. 4.18 – 30 см опорная стойка
Рис. 4.19 – Крепления контроллера на веху
Рис. 4.20 – Трегер и адаптер с оптическим центриром
Рис. 4.23 – Соединительный адаптер между трегером и приёмником
Рис. 4.24 – Измерительная рулетка
В зависимости от выбора конфигурации приёмника (база или ровер) некоторые принадлежности могут быть включены или нет в комплект приёмника.
-
Работа с s9
-
Установка Базы или Ровера
-
Установка Базы
1) Установите штатив над точкой с известными или неизвестными координатами, присоедините приёмник к трегеру.
2) Установка передающей антенны и радиомодема: используя штангу для крепления, поднимите антенну как можно выше, закрепите радиомодем в удобном месте, соедините его при помощи многофункционального коммуникационного кабеля с приёмником.
3) Удостоверьтесь в правильности подключения, затем включите радиомодем и приёмник.
Установка Ровера
1) Установите телескопическую веху, ровер и принимающую антенну, включите питание на приёмнике.
2) Установите на веху крепёж, зафиксируйте на нём ручной контроллер, откройте контроллер для соединения через Bluetooth, тогда Вы сможете сделать установки инструмента.
