1.8. Электромагнитные помехи, вызванные магнитным полем земли
Протекание в энергосистемах токов, наведенных магнитным полем Земли, вызвано изменениями этого магнитного поля. Первоисточником токов является Солнце, с поверхности которого при определенных условиях в окружающее пространство выбрасывается огромное количество заряженных частиц, суммирующихся с постоянным потоком подобных заряженных частиц (солнечный ветер). Выбросы Солнцем заряженных частиц взаимосвязаны (хотя и не полностью) с циклом солнечных пятен. Иногда магнитные бури происходят из-за «дыр» в короне Солнца, создающих в его поверхности проколы. Наибольшие выбросы происходят при повышенной солнечной активности, а максимальный поток электронов достигается во время фазы уменьшения солнечной активности.
Когда излучаемые Солнцем заряженные частицы достигают Земли (по прошествии примерно трех дней с момента излучения), они отражаются магнитным полем нашей планеты. Взаимодействие между частицами и магнитным полем Земли приводит к появлению в ионосфере и магнитосфере кругового движения частиц вокруг магнитных полюсов. Токи, протекающие таким образом в ионосфере и магнитосфере Земли, могут вызывать магнитные возмущения и бури длительностью в несколько часов.
По статистике наведенное геоэлектрическое поле имеет наибольшее значение напряженности в направлении восток - запад, так как северный магнитный полюс Земли находится в Гренландии.
Наибольшая интенсивность геомагнитных возмущений наблюдается обычно
ночью в виде северного и южного сияний. Однако возможны многочисленные исключения в отношении времени и места появления магнитных бурь.
В случае, если энергосистема располагается в зоне северных или южных сияний, и удельное сопротивление грунта достаточно велико, то под действием магнитного поля Земли ТНМПЗ (частота составляет порядка нескольких миллигерц), могут иметь значительные амплитуды.
Токи, наведенные в электроустановках магнитным полем Земли, оказывают на них существенное влияние, если выполняется хотя бы одно из следующих условий:
большое удельное сопротивление грунта;
система соединена с заземлителями с низким сопротивлением растеканию тока, по крайней мере, в двух точках; обычно это имеет место, если сеть выполнена с эффективно или глухо заземленной нейтралью. В этих случаях длинные ВЛ подвергаются действию сравнительно больших токов в несколько десятков ампер на фазу.
Главные результаты действия токов, наведенных магнитным полем Земли, следующие:
может наблюдаться быстрое насыщение магнитопровода силовых трансформаторов. Как следствие, возможно повреждение трансформаторов из-за их перегрева, искажение напряжений и токов линий, а также потоков реактивной мощности в системе;
появление гармонических составляющих токов и напряжений. Следствием этого может быть неправильная работа устройств управления и релейных защит. Кроме того, может повреждаться оборудование, работающее с изолированной нейтралью.
Проблемы такого рода явились причиной повреждений в США и Канаде нескольких силовых трансформаторов и одного масштабного нарушения электроснабжения. На рис. 1.27 приведен пример изменения напряженности электрического поля во времени, вызванное изменением магнитного поля Земли. Это изменение магнитного поля явилось причиной нарушения электроснабжения системы ГидроКвебек в Канаде.
Рис. 1.27. Результаты измерений индукции магнитного поля Земли а провинции Оттава (Канада) и соответствующие расчетные напряженности электрического поля, (для Квебека)
Был отмечен интересный факт: большее по амплитуде изменение напряженности магнитного поля тремя часами позже вызвало появление меньшего электрического поля вследствие меньшей скорости его изменения. Последующие возмущения магнитного поля и связанное с ними электрическое поле также вызвали сбои в работе энергосистем в ряде мест всей США и Канады. В результате в энергосистеме произошло несколько нежелательных отключений трансформаторов и линий электропередачи.
На рис. 1.28. приведены осциллограммы более ранних измерений магнитного поля Земли в Финляндии. Осциллограммы возмущений в сети переменного тока, вызванные этими полями, показаны на рис. 1.29.

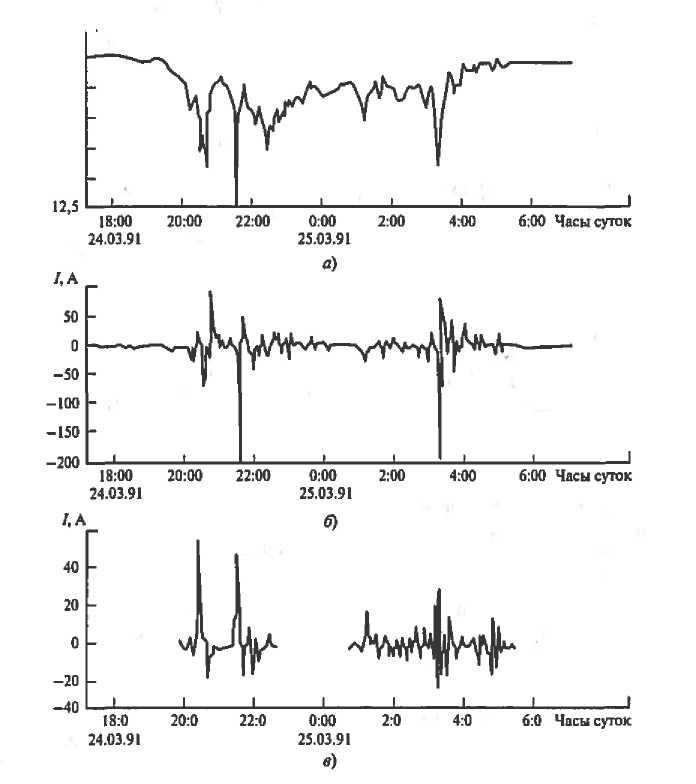

Рис. 1.28. Взаимосвязь токов в заземляющем проводе силового трансформатора напряжением 400 кВ (Финляндия) с магнитным полем Земли:
а - изменение индукции геомагнитного поля на ПС «Нурмияарве» в северном направлении; б - соответствующие токи в заземляющем проводнике трансформатора 400 кВ на ПС «Раума»; в - то же на ПС «Пиртикоски» (измерения проводились 24 и 25 марта 1991 г.)
Рис. 1.29. Токи в заземляющем проводе силового трансформатора напряжением 400 кВ, вызванные изменениями магнитного поля Земли (Финляндия):
а - ток в линии переменного тока 400 кВ, подходящей к ПС «Раума» с севера; б - ток в линии переменного тока 400 кВ, подходящей к ПС «Раума» с юга; в - ток в нейтрали трансформатора ПС «Раума» (измерения проводились 24 марта 1991 г.)
