6.3 Взаимно перпендикулярные плоскости
Как известно, плоскости перпендикулярны, если одна из них содержит прямую, перпендикулярную к другой плоскости. Чтобы построить плоскость, перпендикулярную к заданной плоскости, необходимо либо восставить к данной плоскости перпендикуляр и через него провести плоскость, либо провести в заданной плоскости прямую линию и перпендикулярно к ней взять искомую плоскость. Таким образом, задача на построение двух взаимно перпендикулярных плоскостей сводится к следующему: проводим прямую линию l, принадлежащую к плоскости ; заключаем прямую l в плоскость . Плоскость , так как l . Через прямую линию l можно провести неограниченное количество плоскостей перпендикулярных данной плоскости.

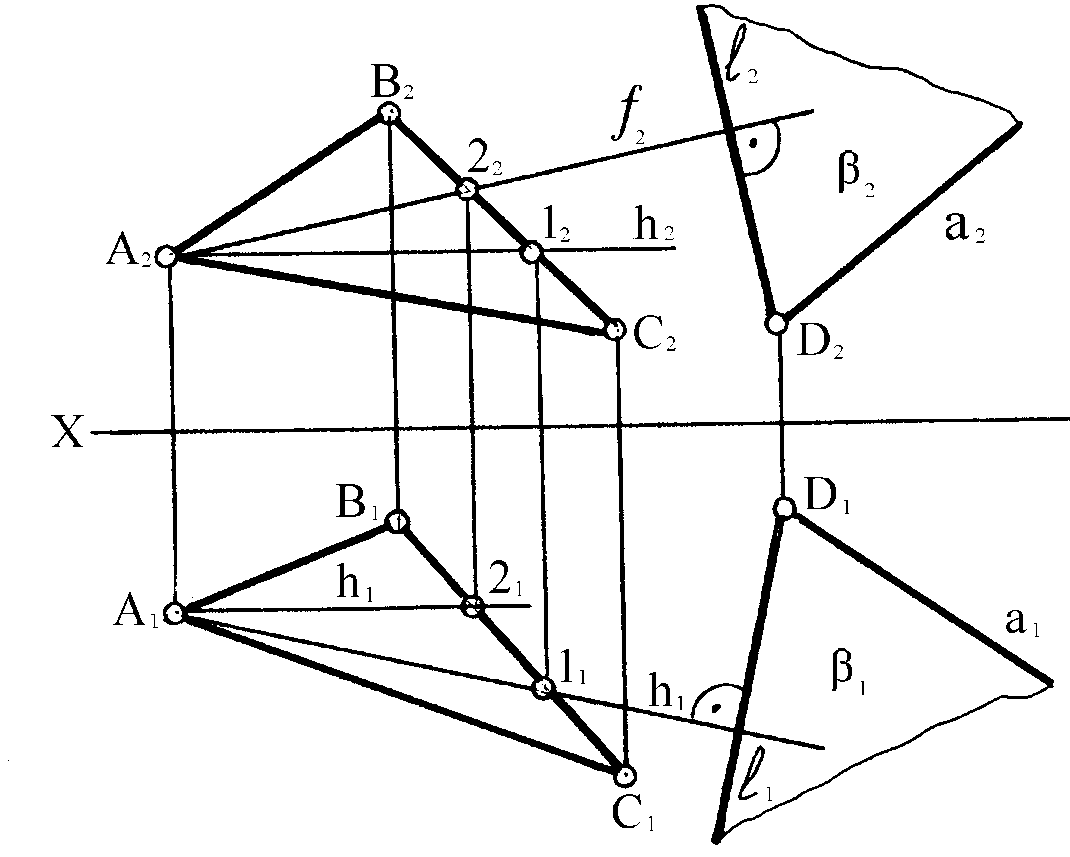

На рисунке 69 приведен пример построения плоскости , перпендикулярной к плоскости (АВС) и проходящей через прямую а.
Определяем направление проекций перпендикуляра к плоскости (АВС), для этого находим горизонтальную проекцию горизонтали (h1) и фронтальную проекцию фронтали (f2); из проекций произвольной точки D а проводим проекции перпендикуляра l1 h1 и l2 f2. Плоскость , так как l . Образованная пересекающимися прямыми линиями а и l плоскость перпендикулярна к плоскости (АВС), так как проходит через перпендикуляр к этой плоскости. Через заданную прямую можно провести только одну плоскость, перпендикулярную к другой плоскости.
Рисунок 69

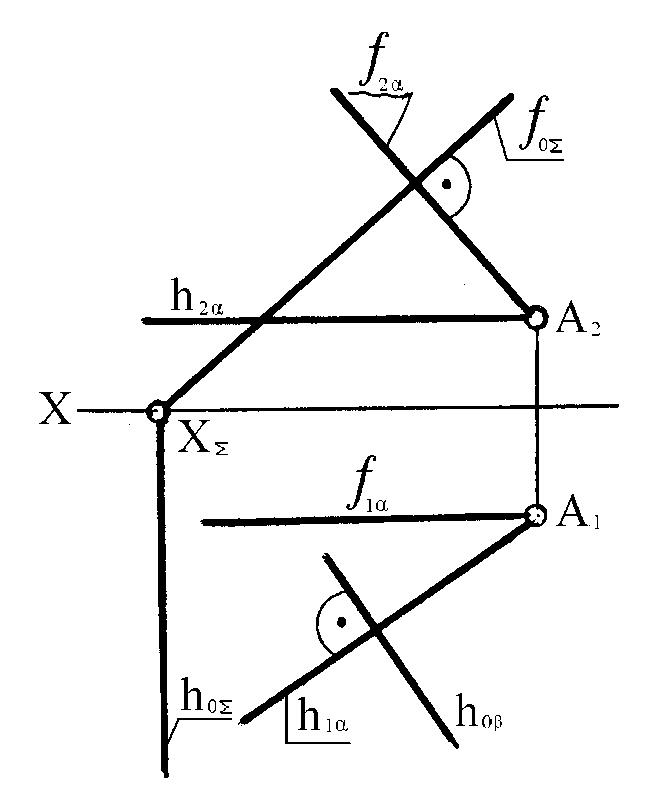

Проецирующая плоскость будет перпендикулярна к плоскости общего положения, если она перпендикулярна к горизонтали или фронтали плоскости общего положения (рисунок 70).
1 f2 ; 1 h1 .
Из чертежа видно, что отличительной особенностью эпюра, на котором заданы две взаимно перпендикулярные плоскости, из которых одна – фронтально-проецирующая, является перпендикулярность их фронтальных следов f2 f0; горизонтальный след фронтально-проецирующей плоскости перпендикулярен оси Х (ho х).
Но если одноименные следы двух плоскостей общего положения взаимно перпендикулярны, то сами плоскости не перпендикулярны между собой, так как здесь не соблюдается условие, что одна из плоскостей должна содержать в себе прямую, перпендикулярную к другой плоскости.
Рисунок 70
Вопросы для самопроверки
1. Укажите последовательность графических построений для определения линии пересечения двух плоскостей.
2. Сформулируйте условие параллельности и условие перпендикулярности прямой линии и плоскости.
3. Сформулируйте условие параллельности и условие перпендикулярности двух плоскостей.
4. Какие точки называются конкурирующими? Как ими пользоваться при определении видимости геометрических элементов?
5. Как построить взаимно перпендикулярные плоскости?
6. Перпендикулярны ли плоскости общего положения одна к другой, если их одноименные следы взаимно перпендикулярны?
7 Способы преобразования чертежа
Целью преобразования чертежа является проведение заданных на эпюре геометрических элементов в новое положение по отношению к плоскостям проекций, более удобное для решения той или иной задачи.
Преобразование чертежа делают для того, чтобы в новой системе плоскостей проекций геометрические образы (отрезок, плоская фигура и т.п.) проецировались на новую плоскость проекций без искажения, в натуральную величину, либо позволяют получить выразительные проекции отдельных элементов. Построение новых дополнительных проекций называют преобразованием чертежа, что можно осуществить двумя способами:
- выведение дополнительных плоскостей проекций с неизменным положением геометрических элементов;
- перемещение геометрических элементов в пространстве с неизменным положением плоскостей проекций.
Так как частных положений у прямой два и у плоскости два, то существуют четыре исходные задачи для преобразования комплексного чертежа:
- прямую общего положения преобразовать в прямую уровня;
- прямую уровня перевести в проецирующее положение;
- плоскость общего положения преобразовать в проецирующее;
проецирующую плоскость перевести в положение плоскости уровня.
В данной работе рассматриваются только три способа преобразования ортогональных проекций, предусмотренные программой: способ перемены плоскостей проекций, вращения и плоскопараллельное перемещение.
