Алматы Энергетика және Байланыс университеті

Электрэнергетика факультеті

«Электроника және компьютерлік

технологиялар» кафедрасы

«Ақпараттық өлшеуіш техника» пәнінен

№1 есептеу-графикалық жұмыс

Орындаған:Эк-11-14 тобының

студенті Жұбаныш Алмагүл

Сынақ кітапшасының № 114430

Тексерген: профессор Бахтаев Ш.А.

Алматы 2013

1-Тапсырма.

Номиналды тоғы I, ішкі кедергісі Rn, дәлдік класы n болатын тұрақты тоқтың өлшеуіш аспабы берілген (миллиамперметр).

Егер жүктеме тоғы мен жүктемедегі кернеуді өлшеу керек болса, онда шунт кедергісі мен қосымша резистор кедергісін есептеу керек.

Берілгені:

1.1.1 Кесте.

Аспаптың параметрлері

Нұсқа, сынақ кітапшасының соңғысының алдындағы сан

3

Inн, мА

0,1

Rn, Ом

9700

n, %

1,0

1.1.2 Кесте.

Тораптың параметрлері

Нұсқа, сынақ кітапшасының соңғы саны

0

I, A

5

U, B

10

Шешуі:

1. ;

n – шунттау коэффициенті

Rn – ішкі кедергі

Шунт кедергісі:

,Ом

2. Қосымша резистордың кедергісі

Мұндағы:

m – бөлу коэффициенті

U – өлшенетін кернеу

Un – вольтметрдегі кернеудің түсуі

Rn – вольтметрдің ішкі кедергісі

,Ом

3. Өлшеу қателігі

1.2-Тапсырма.

Бір фазалы электр торабында жүктеме тогы I. Электромагниттік жүйенің амперметрі Iан=5 А-ге дәлдік класы n=1,ан шкаласымен ток өлшеуіш трансформатор арқылы қосылған. Трансформатордың трансформация коэффициенті КТ, дәлдік класы Т. Егер амперметр ан бөліс көрсетсе, онда тораптың тоғы мен оны өлшеудің қателіктерін есептеу керек. Өлшеу сүлбесін сызу керек.

Берілгені:

1.2.1 Кесте

Берілгені

Нұсқа, сынақ кітапшасының соңғы саны

0

ан.бөл

50

а.бөл

25

1.2.2 Кесте

Тоқ трансформаторының параметрлері

Нұсқа, сынақ кітапшасының соңғысының алдындағы сан

3

КТ

40

Т, %

0,2

Шешуі:

1. Тораптың тоғы

, А

, А

2. Өлшеу қателігі

Мұндағы І – амперметрдің көрсетуі, А.

1.3-Тапсырма

Айнымалы токтың бірфазалы желісінде дәлдәк класы В=1 болатын электромагниттік вольтметрмен және дәлдік класы n, трансформациялық коэффициенті Кн болатын бірфазалы кернеу трансформаторының көмегімен Uс кернеуі өлшенеді. Вольтметрдің өлшеу шегі UВН, шкала бөлінісі ВН және дәлдік класы В . Вольтметрдің көрсетуін және кернеуді өлшеудегі қателікті табу керек. Өлшеу схемасын салу керек

Бастапқы берілгендер:

1.3.1 Кесте.

Желі

0

Uс,кВ

0,66

Кн=Uсн/100

6,6

н,%

0,2

1.3.2 Кесте.

Вольтметр

3

Uвн

100

вн,дел

100

в,%

2,5

Шешуі: Вольтметрдің көрсетуін номиналды трансформациялық коэффициенті арқылы табамыз.

Кернеу өлшеудегі қателі

Мұндағы U – амперметрдің көрсетуі, B.

1.4-Тапсырма

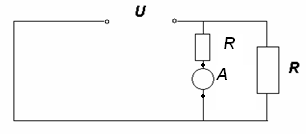

Кедергіні өлшеу амперметр-вольтметр схемасы бойынша жүргізілген. Бұл кезде кіші (КК) және үлкен (ҮК) кедергілерді өлшеуге арналған схема қолданылған. Дәлдік класы а болатын Iн, ан тоққа арналған амперметр а бөліністі көрсетті. Дәлдік класы в болатын Uн вн кернеуге арналған вольтметр в бөлініс көрсетті. Rх ізделіп отырған кедергіні және оның өлшеу қателігін табу керек.

Бастапқы берілгендер:

1.4.1 Кесте.

Параметрлер

0

схема

КК

Iн

0,5

а.н , дел

50

а, дел

40

а, %

0,5

Uн, В

7,5

вн, дел

50

в, %

1,0

в, дел

30

Шешуі:

Ізделініп отырған кедергі: ;

1.

2.

3. ,Ом

4.

1.5-Тапсырма

Өлшенетін физикалық шама Y (қуат, ток, кернеу...) өлшенетін параметрлермен функционалды тәуелділікпен байланысқан. Өлшеу заттарының қателіктерінің есебінен, Y және оның өзгеру шегін Y =f(x1, x2, x3,…) табу керек.

Бастапқы берілгендер:

1.5.1 Кесте

Нұсқа, сынақ кітапшасының соңғы саны

Функционалдық тәуелділік

Барлық өлшеу заттарының дәлдік кластары і

0

S=UI

0,5

1.5.2 Кесте

Аспаптардың номиналды мәндері

Нұсқа, сынақ кітапшасының соңғы саны

0

Uн, В

100

Iн , А

3,0

PН, Вт

300

сosφн

1

1.5.3 Кесте

Аспаптардың көрсетуі

Нұсқа, сынақ кітапшасының соңғысының саны

3

U, В

50

I , А

0,6

P, Вт

50

Cosφ

0,9

R, Ом

150

Шешуі:

Функция түрі

Қателік

Абсолюттік

Салыстырмалы

S=UI

Прибормен өлшеу кезіндегі абсолютті қателік

Абсолюттік және салыстырмалы қателіктер

=

S=UI=50*0,6=30

Өлшеу нәтижесі

Әдебиеттер:

  1. Атамалян Э.Г. Приборы и методы измерения электрических величин. – М.:Высш.школа, 1989.

  2. Основы метрологии и электрические измерения. Под ред. Е.М.Душина. – Л.: Энергоатомиздат, 1987.

  3. «Ақпаратты өлшеуіштік техника» пәні бойынша ЕГЖ орындауға арналған, Тапсырмалар электроэнергетика факультеті студенттеріне арналған.
