∙ самостоятельно постройте вторую кривую пересечения
(рис. 3.104) между Плоскостью под углом 2 и наружной цилиндрической поверхностью;
Рис. 3.104
На плоской грани (рис. 3.99) самостоятельно постройте эскиз в виде равностороннего треугольника, как показано на рис. 3.105 (размеры для рифления выберите произвольно).
Рис. 3.105
Самостоятельно создайте два рифления с
помощью операции
Вырезать кинематически (в качестве сечения выберите
построенный эскиз треугольника, в качестве траектории – кривые пересечения; операцию необходимо выполнить дважды). Результат показан на рис. 3.106).
Рис. 3.106
159

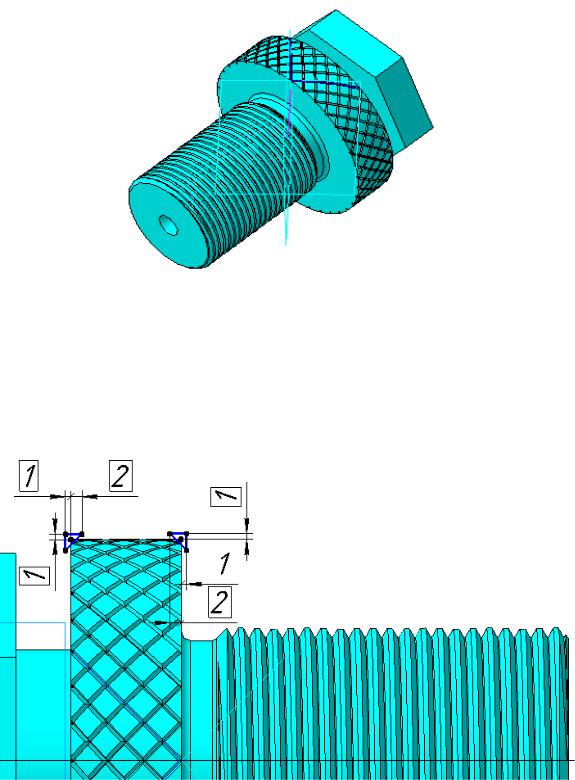

Вызовите команду Операции – Массив элементов –
По концентрической сетке и самостоятельно постройте круговой массив из 36
элементов (в качестве оси массива выберите Ось X, список объектов – созданные вырезы). Результат показан на рис. 3.107.
Рис. 3.107
Для создания фасок на торцах рифленой ступени на Плоскости XY постройте эскиз, как показано на рис. 3.108 (треугольники равнобедренные с
прямым углом при вершине). Обязательно постройте горизонтальный отрезок стилем Осевая, проходящим через ось вала.
Рис. 3.108
160

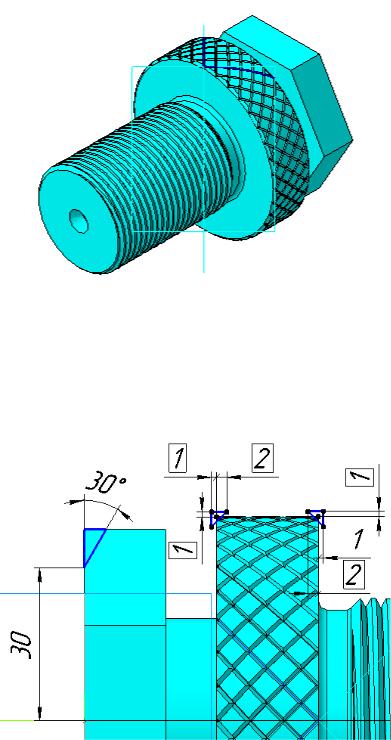

С помощью команды
Вырезать вращением постройте фаски на кромках цилиндрической поверхности (рис. 3.109).
Рис. 3.109
Нажмите правой кнопкой мыши на последний построенный эскиз в дереве модели, выберите Редактировать и достройте эскиз, как изображено на
рис. 3.110).
Рис. 3.110
Закройте эскиз (в модели добавится фаска на шестигранной поверхности).
Окончательная модель вала показана на рис. 3.87. Выполните команду Вид – Скрыть – Все вспомогательные объекты. Сохраните документ.
161
Вопросы для самопроверки
1.Какие элементы модели создаются автоматически при создании нового файла?
2.Для чего предназначен указатель окончания построения?
3.Как можно управлять видимостью элементов модели?
4.В чем разница между «Скрыть элемент» и «Исключить из расчета»?
5.Назовите условия, необходимые для полного определения эскиза.
6.Перечислите эскизные операции формообразования.
7.Назовите требования, предъявляемые к эскизу для операции выдавливания?
8.Особенности, предъявляемые к эскизу для операции вращения?
9.Какое требование должно быть обеспечено при создании эскиза траектории для кинематической операции?
10.Сколько эскизов необходимо для операции по сечениям?
11.Каким образом можно задать обозначение, наименование и материал модели?
12.Какие режимы отображения модели используются в КОМПАС-3D?
13.Перечислите основные возможности создания геометрических зависимостей в эскизах.
14.Можно ли при создании эскиза использовать уже имеющиеся элементы модели?
15.Как при создании ассоциативного чертежа по 3D-модели задать ориентацию главного вида?
16.Опишите последовательность создания местного разреза на ассоциативном чертеже.
17.Как рекомендуется наносить размеры на чертеже содержащем несколько видов?
18.Как можно создать 3D-модель на основе 2D фрагмента или чертежа?
19.В чем особенность создания ломаного разреза на ассоциативном чертеже?
