МГТУ им. Н.Э. Баумана

ДЗ №1 ««РАСЧЕТ ЭЛЕКТРОННЫХ ПУШЕК»

по дисциплине:

«Физические основы электронных приборов»

Студент: Зима Г.О.

Преподаватель: Михайлов В.П.

Группа: МТ11-42

Вариант:

г. Москва

2015 г.

Исходные данные:

1. Тип электровакуумного прибора (ЭВП): Электронно-лучевые трубки, рентгеновские трубки

2. Форма электронного пучка: ленточный

3. Анодное напряжение (U_А): 10 кВ

4. Ток электронного пучка (I): 0,2 А

5. Напряженность электрического поля (E) в межэлектродном пространстве (катод – анод): 510⁴, В/м

Определить:

1. Первеанс электронного пучка;

2. Формы катода (К), фокусирующего электрода (ФЭ) и анода (А);

3. Схему электронной пушки и размеры элементов (нарисовать эскиз);

4. Угол расхождения пучка  на выходе пушки.

Ленточный электронный пучок

(в идеальном плоскопараллельном диоде)

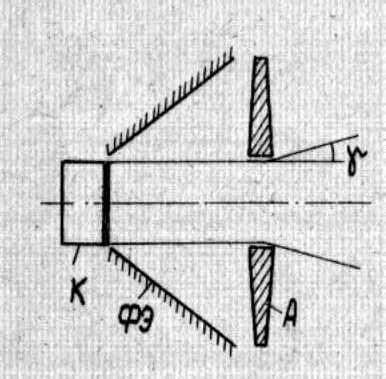

Рис. 1. Эквипотенциальные поверхности Рис. 2. Рекомендуемая форма электродов

Электронной пушки вблизи ленточного пучка

Расчетные формулы:

Ток катода: , [А]

Первеанс: , [A/В^3/2]

Угол расхождения пучка на выходе пушки:

Решение:

, [А]

где I – ток электронного пучка;

U_А – анодное напряжение;

P – первеанс.

1. Катод

2. Фокусирующий электрод

3. Анод

4. Пучок
