Полезная литература:
http://habrahabr.ru/blogs/cisconetworks/113514/ - VLAN + DHCP + VoIP = Cisco
http://www.youtube.com/watch?v=Lw2meuZiyVw&feature=related Inter-VLAN Routin P.1
http://www.youtube.com/watch?v=Lw2meuZiyVw&feature=related Inter-VLAN Routin P.2
Настройка протокола маршрутизации RIP
Таблица маршрутизации настроенная на Router1 с помощью протокола RIP
Для вывода таблицы используется команда Router#sh ip route
(Таблица обновляется каждые 30 сек)
Полезная литература:
http://alexsplanet.blogspot.com/ - Видео уроки по Cisco.
Настройка протокола маршрутизации EIGRP
Полезная литература:
http://alexsplanet.blogspot.com/ - Видео уроки по Cisco.
Настройка протокола маршрутизации OSPF

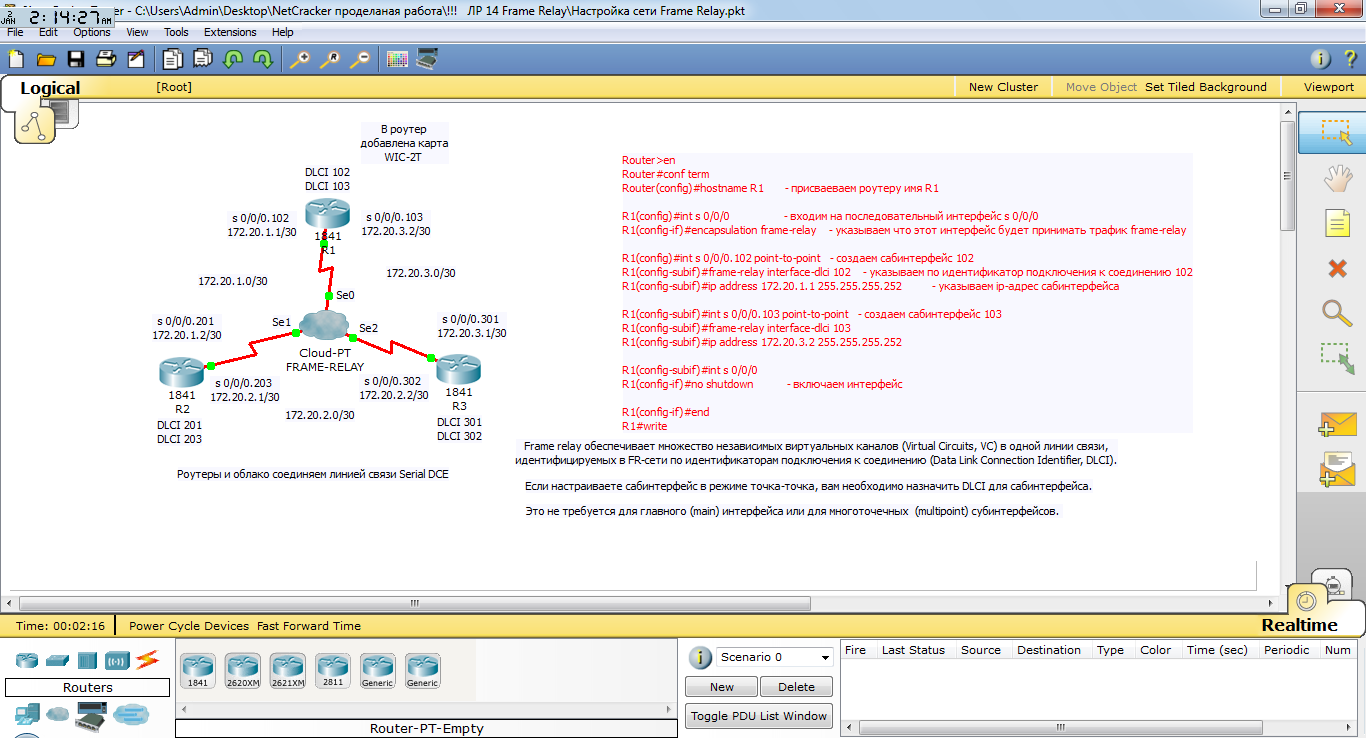

Настройка протокола маршрутизации в сети Frame-Relay
В облаке Frame-Relay на каждом последовательном порте нужно указать идентификаторы подключения к соединению (DLCI) аналогично приведенному на рисунке.
В закладке Frame Relay необходимо настроить маршрутизацию аналогично приведенной на рисунке.
Router#show frame-relay map – отображает IP/DLCI таблицу
Дополнительное задание: построить сеть аналогично приведенной на сайте:
http://computernetworkingnotes.com/ccna_certifications/configure_frame_really.htm
1) Настраиваем Vlans Для роутера 0:
Router>en
Router#conf term
Router(config-if)#int fa 0/0.100
Router(config-subif)#encapsulation dot1Q 100
Router(config-subif)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#int fa 0/0.200
Router(config-subif)#encapsulation dot1Q 200
Router(config-subif)#ip address 192.168.2.2 255.255.255.0
2) Настраиваем Switch
Объявляем VLan-ы
Switch>en
Switch#conf term
Switch(config)#vlan 100
Switch(config-vlan)#vlan 200
Switch(config-vlan)#exit
3) Настраиваем транковый порт от свича к маршрутизатору
Switch(config)#int fa 3/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
4) Присваем Vlans портам свича
Switch(config)#int fa 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 100
Switch(config)#int fa 1/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 200
Аналогичные настройки проводим для роутера и свича правого крыла схемы
Настройка маршрутизации в сети Frame-Relay
Для роутера 0:
Router>en
Router#conf term
1) Настраиваем порт s 0/0/0 на прием
трифика Frame-Relay
int s 0/0/0
encapsulation Frame-Relay
2) Создаем сабинтерфейсы
int s 0/0/0.100 point-to-point
Frame-Relay interface-dlci 100
ip address 172.168.1.1 255.255.0.0
int s 0/0/0.200 point-to-point
Frame-Relay interface-dlci 200
ip address 172.167.1.1 255.255.0.0
Аналогичные настройки проводим для роутера правого крыла схемы
Настройка облаков Frame-Relay:
пакеты от vlan 100 до vlan 300 будут идти по верхнему пути,
а от 200 до 400 по нижнему
Движение слева на право по верхнему пути:
Облако 0:
заходим на порт se2 и создаем метку 100 дав ей имя R0-FR0
заходим на порт se0 и создаем метку 500 дав ей ммя FR0-FR2
Во вкладке Frame-Relay выбираем из выдвигающегося списка порты se2 и se0 и нажимаем
кнопку Add (пакеты с порта se2 будут перебрасывается на порт se0)
Облако 2:
заходим на порт se0 и создаем метку 500 дав ей имя FR0-FR2
заходим на порт se1 и создаем метку 600 дав ей ммя FR2-FR1
Во вкладке Frame-Relay выбираем из выдвигающегося списка порты se0 и se1 и нажимаем кнопку Add
Облако 1:
заходим на порт se0 и создаем метку 600 дав ей имя FR2-FR1
заходим на порт se2 и создаем метку 300 дав ей ммя FR1-R1
Во вкладке Frame-Relay выбираем из выдвигающегося списка порты se0 и se2 и нажимаем кнопку Add
Движение справа на лево по нижнему пути:
Облако 1:
заходим на порт se2 и создаем метку 400 дав ей имя R1-FR1
заходим на порт se1 и создаем метку 900 дав ей ммя FR1-R0
Во вкладке Frame-Relay выбираем из выдвигающегося списка порты se0 и se2 и нажимаем
кнопку Add
Облако 0:
заходим на порт se1 и создаем метку 900 дав ей имя FR1-FR0
заходим на порт se2 и создаем метку 200 дав ей ммя FR0-R0
Во вкладке Frame-Relay выбираем из выдвигающегося списка порты se1 и se2 и нажимаем кнопку Add
