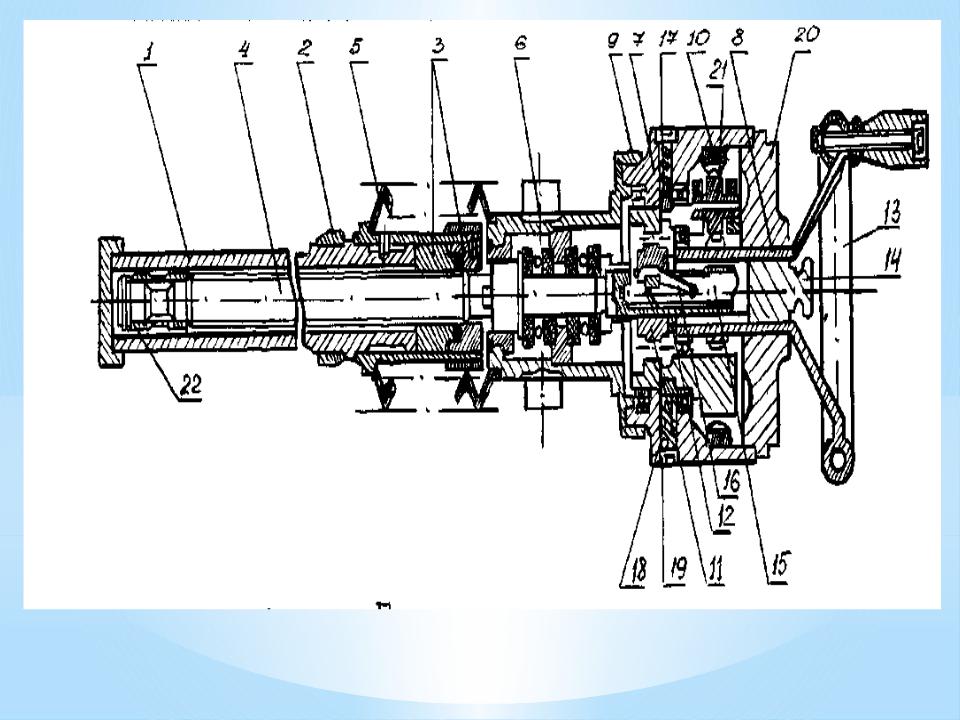

К тормозному диску пружинами поджаты стаканы 18. Поджатие пружин производится
4. Назначение и устройство верхнего станка
Верхний станок - часть лафета,
предназначенная для опоры качающейся части и соединения ее с нижним станком.
Он представляет собой цельнолитую конструкцию и состоит из основания, левой и правой стенок-щек с цапфенными гнездами люльки, уси¬ленных ребрами жесткости. В средней части основания имеется патрубок, которым верхний станок одевается на верхнюю цапфу нижнего станка. К нижней выступаю¬щей части верхнего станка прикреплен корпус с масленкой для соеди¬нения с нижней цапфой нижнего стенка. Спереди основания в отверстии собран стопор
Верхний станок патрубком с
отверстием надевается на верхнюю цапфу нижнего станка, опирается на упорный подшипник и крепится упором.
Вопросы для закрепления изученного материала.
принцип действия уравновешивающего механизма.
Сжатый воздух, находящийся в колонках уравновешивающего механизма, действуя на люльку через наружный цилиндр с проушиной и на верхний станок, через внутренний цилиндр и пяту, создает усилие, противодействующее моменту неуравновешенности качающейся части гаубицы. При углах возвышения 45 момент уравновешивающего механизма становится больше момента неуравновешенности, в этом случае в работу вступает пружина, создавая дополнительное сопро¬тивление для уравновешивающего механизма.
Назначение механизмы наведения
Механизмы наведения - части лафета, предназначенные для придания качающейся (вращающейся) части орудия необходимых углов вертикальной (горизонтальной) наводки. К ним относятся подъемный и поворотный механизмы.
