- •ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ при
- •Учебные цели:
- •Напоминаю вопросы предыдущего занятия
- •Занятие 6.
- •1. Назначение, принцип действия и устройство уравновешивающего механизма.
- •Уравновешивающий механизм
- •Рис. 29. Уравновешивающий механизм
- •Наружные цилиндры 1 колонок закреплены на люльке, а внутрен-ние 3 пятой 4- упираются
- •Колонка уравновешивающего механизма состоит из наружного цилиндра 1 с приваренной к нему проушиной
- •Внизу к наружному цилиндру приварена бобышка 9, в которую ввинчен зарядный клапан 13
- •Уплотнительное устройство собрано в наружном цилиндре. Оно включает в себя две втулки с
- •Внутренний цилиндр полый. Шаровая пята имеет три гнезда. В одно гнездо ввинчен наконечник
- •Сжатый воздух, находящийся в колонках уравновешивающего ме-ханизма, действуя на люльку через наружный цилиндр
- •При углах возвышения момент уравновешивающего механизма становится больше момента неуравновешенности, в этом случае
- •Компенсатор 12 служит для регулирования давления воздуха в уравно-вешивающем механизме при изменении температуры
- •Он состоит из цилиндра 15 с приваренной к нему крышкой 16, имеющей два
- •Уплотнение между цилиндром и втулкой, а также между втулкой и штоком выполнено из
- •Полость цилиндра перед поршнем 20 заполнена воздухом, в запорш-невое пространство от гидроаппаратуры подается
- •Если дав-ление в уравновешивающем механизме меньше нормы, то насосом гидроси-стемы через зарядный клапан
- •2. Назначение, тип и устройство подъёмного механизма.
- •Механизмы наведения - части
- •Назначение, тип и устройство подъёмного механизма.
- •Подъемный механизм - часть лафета, предназначенная для придания качающейся части гаубицы необходимых углов

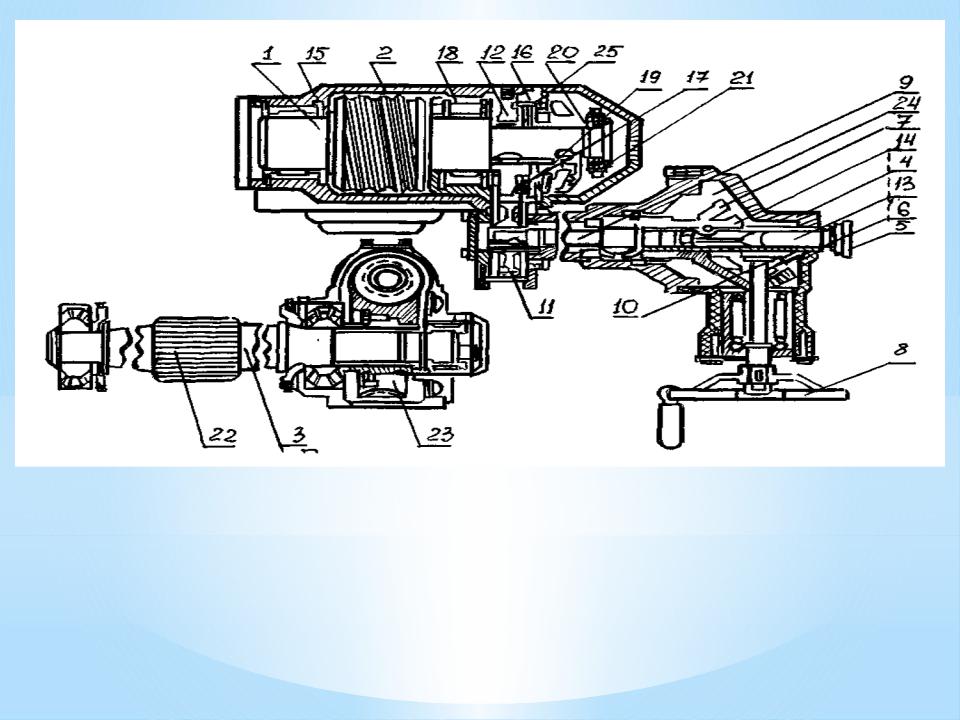

- •Рис.27. Подъемный механизм
- •Подъемный механизм состоит из сектора, закрепленного на опоре люльки, привода 24, закрепленного на
- •Он соб¬ран в корпусе 4- и состоит из: ведущего вала 6, с двумя
- •Червяк вставлен в корпус редуктора 15 на 2-х игольчатых под¬шипниках 17. На червяк
- •Фланец закреплен в корпусе и удерживает червяк от осевого перемещения через подшипники. Между
- •Шпонка передает возникающий при выстреле опрокидывающий момент на тормозной диск и фланец, чем
- •Вал коренного зацепления состоит из вала 3 с цилиндрической шестерней 22, червячного колеса
- •Для выбора скорости наводки механизма стержень ставят в поло¬жение I или 2. Первая
- •При вращении маховика вращается ведущий вал и одна из пар конических шестерен, передавая
- •Коренная шестерня передает вращающий момент на сектор люльки, поворачивает люльку, а, следовательно, и
- •3. Назначение, тип и устройство поворотного механизма.
- •Поворотный механизм - часть
- •Винтовой механизм состоит из корпуса 1, винта 4, гайки 5 и чехла 5.
- •На обойме закреплен корпус редуктора 7, в котором на подшипни¬ках размещено водило 9
- •Вал-шестерня имеет продольный паз на внутренней части для шпонки. На валу- шестерне на
- •Во внутренних частях крышки и вала-шестерни размещено устройство переключения скоростей, состоящее из кнопки
- •Для исключения сбиваемости наводки между подшипниками разме¬щено подтормаживающее устройство, состоящее из: шпонки, соединяю¬щей
- •К тормозному диску пружинами поджаты стаканы 18. Поджатие пружин производится
- •4. Назначение и устройство верхнего станка
- •Верхний станок - часть лафета,
- •Верхний станок патрубком с
- •Вопросы для закрепления изученного материала.
- •принцип действия уравновешивающего механизма.
- •Сжатый воздух, находящийся в колонках уравновешивающего механизма, действуя на люльку через наружный цилиндр
- •Назначение механизмы наведения
- •Механизмы наведения - части лафета, предназначенные для придания качающейся (вращающейся) части орудия необходимых
- •Назначение и тип подъёмного механизма.
- •Подъемный
- •Назначение и тип поворотного механизма
- •Поворотный механизм -
- •ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ
Для выбора скорости наводки механизма стержень ставят в поло¬жение I или 2. Первая скорость основная. Вторую скорость применяют для грубой наводки и быстрого придания углов возвышения
(снижения) ствола.
При вращении маховика вращается ведущий вал и одна из пар конических шестерен, передавая вращение на ведомый вал, затем через пару цилиндрических шестерен на червяк и далее на червячное колесо и вал с
коренной шестерней.
Коренная шестерня передает вращающий момент на сектор люльки, поворачивает люльку, а, следовательно, и всю качающуюся часть орудия в вертикальной плоскости, придавая стволу необходимый
угол возвышения.
3. Назначение, тип и устройство поворотного механизма.
Поворотный механизм - часть
лафета, предназначенная тля придания вращающейся части орудия необходимых углов горизонтальной наводки влево 28°30', вправо 27°30'
Поворотный |
|
|
механизм |
винтовой, |
толкающего типа, |
||
двухскорстной, |
со |
сдающим |
|
звеном и |
ручным |
приводом. |
|
Мертвый |
ход |
поворотного |
механизма не более 1/6 оборота.

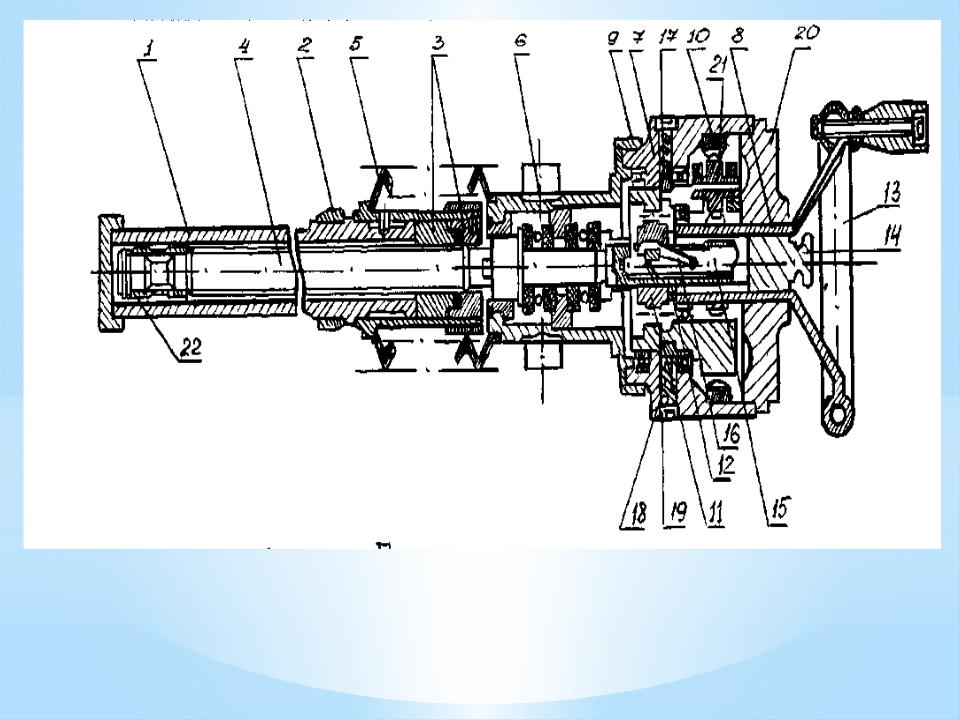

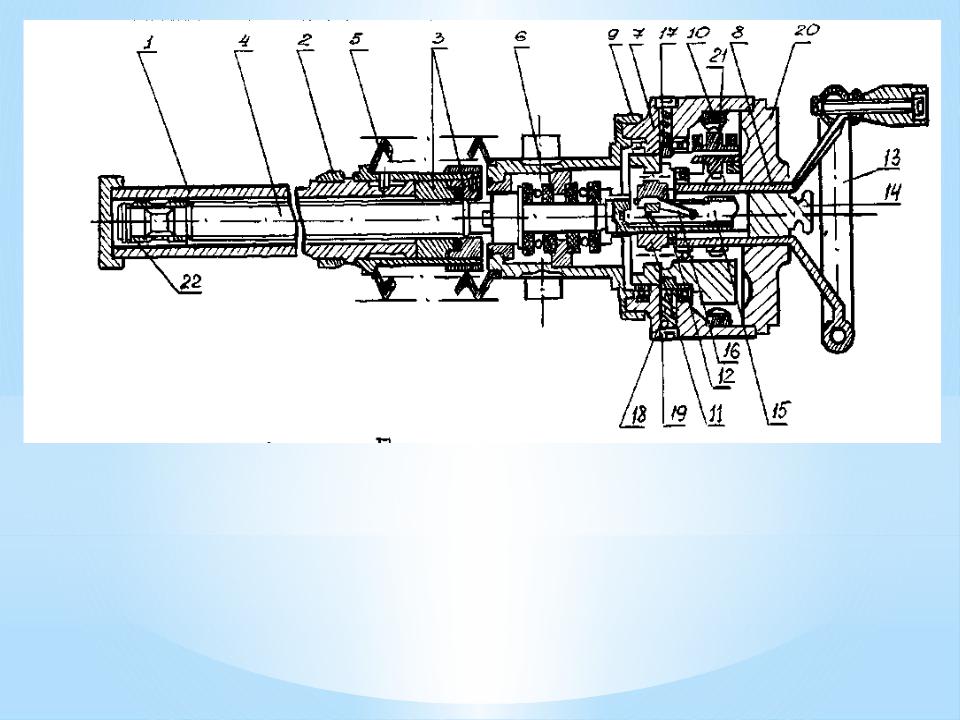

Винтовой механизм состоит из корпуса 1, винта 4, гайки 5 и чехла 5. Винт своей цилиндрической частью входит во втулку, служащую для него опорой. Втулка закреплена в обойме 6. Винт установлен в обойме с помощью двух подшипников,
На обойме закреплен корпус редуктора 7, в котором на подшипни¬ках размещено водило 9 планетарного ряда. Корпус закрыт крышкой 20, на внутренней части которой на подшипнике размещена вал-шес¬терня 8, находящаяся в зацеплении с шестерней
Вал-шестерня имеет продольный паз на внутренней части для шпонки. На валу- шестерне на шпонке установлен маховик 13.
Во внутренних частях крышки и вала-шестерни размещено устройство переключения скоростей, состоящее из кнопки 14, закрепленной на стержне 15 кольцом; винта, обеспечивающего ограничение хода стержня при переключении скоростей; шпонки 16;
штиф¬та, на котором посажена шпонка.
Для исключения сбиваемости наводки между подшипниками разме¬щено подтормаживающее устройство, состоящее из: шпонки, соединяю¬щей водило 9 с
тормозным диском 17.
