- •ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ при СПбГУ
- •Учебные цели:
- •Занятие 2.
- •1.Боевые свойства, применяемые выстрелы и основные тактико- технические характеристики
- •1.Боевые свойства, применяемые выстрелы и основные тактико- технические характеристики

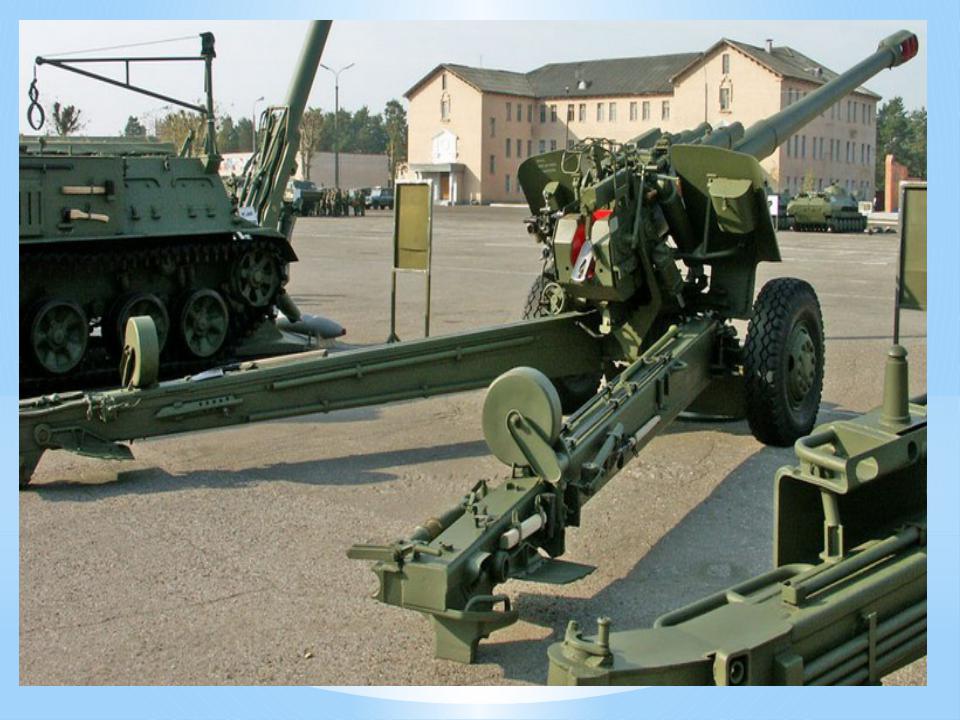

- •Буксируемая 152-мм гаубица 2А65 принята на вооружение в 1985 году. Она является мощным
- •152-мм гаубица 2А65 предназначена для выполнения следующих задач в составе подразделения:
- •Основные тактико-технические
- •Калибр, мм………................................ 152,4 Дальность стрельбы:
- •Штатный тягач.................. "Урал-4320", МТ-ЛБ Скорость транспортирования:
- •Количество масла, л в гидроаппаратуре………………………. ……...8,0
- •Предельная длина отката на дальнобойном заряде, мм.....1000 Габаритные размеры гаубицы в походном положении,
- •Общее устройство гаубицы
- •Ствол - часть артиллерийского орудия,
- •уменьшения сил, действующих на лафет, и повышения устойчивости орудия при выстреле; для возвращения
- •Лафет состоит из следующих устройств и механизмов:
- •Прицельные приспособления
- •Прицельные приспособления -
- •ЗИП – запасные части, инструмент и приспособления, предназначенные для постоянного поддержания орудий в
- •выстрел 3ВОФ58 со снарядом 3ОФ45, взрывателем РГМ-2М, (РГМ-2), В-90, АР-
- •выстрел 3ВШ2 со снарядом 3Ш2, взрывателем ДТМ-75 с полным переменным зарядом; выстрел 3ВШ5
- •При наличии таблиц стрельбы могут применяться:
- •Наименование вооружения и боеприпасов
- •2.Назначение и устройство ствола.
- •Ствол - часть артиллерийского
- •Тип ствола – среднего калибра,
- •Ствол состоит из трубы 1, казенника 2, дульного тормоза 3, муфты 4.
- •Длина направляющей части канала ствола – 6184 мм.
- •Слева вверху казенник имеет контрольную площадку (для установки контрольного уровня при проверке прицельных
- •В казеннике запрессован штырь 5 с направляющими планками, который входит в паз люльки
- •Муфта 4 предназначена для соединения трубы с казенником. Муфта удерживается от проворота стопором,
- •Дульный тормоз 3 предназначен для поглощения части энергии отката.
- •На заднем торце дульного тормоза нанесена риска, которая при правильно навинченном дульном тормозе
- •3.Назначение, тип и общее устройство затвора.
- •ЗАТВОР
- •11 – регулировочная гайка,12 – стопор
- •26 – рычаг предохранителя
- •Затвор - часть артиллерийского орудия,
- •Тип затвора – полуавтоматический, вертикальный, клиновой, гильзовой обтюрации с полуавтоматикой механического типа.
- •--тяги 17, --рукоятки 19, --упора клина.
- •Клин – четырехгранная призма. Задняя опорная поверхность и направляющие грани наклонены к передней
- •В центре нижней части клина выполнены наклонные пазы для роликов кривошипа.
- •В верхней части правой щеки казенника запрессован и приварен палец, на который надет
- •Ударный механизм предназначен для производства выстрела. Он
- •Выбрасывающий механизм предназначен для выбрасывания гильзы, а также для удержания клина в нижнем
- •Выбрасыватели размещены в передней части клинового гнезда казенника. Внутренние цапфы выбрасывателей находятся в
- •Механизм повторного взведения ударника предназначен для повторного его взведения при осечке без открывания
- •Предохранительный механизм не позволяет произвести выстрел при не полностью закрытом затворе.
- •Полуавтоматика предназначена
- •Открывающий механизм предназначен для автоматического открывания затвора при накате ствола и состоит из
- •Закрывающий механизм предназначен тля закрывания затвора при заряжании. Он состоит из стакана 32,
- •Копирное устройство
- •Действие механизмов затвора
- •Для открывания затвора вручную необходимо: оттянуть ручку вправо до расцепления ее с упором,
- •При опускании клина рычаг оси взвода взаимодействует с флажком повторного взвода и поворачивается
- •В конце хода клина его пазы на боковой стенке переместят цапфы выбрасывателей вперед
- •При заряжании гильза своим фланцем ударяет по захватам выбрасывателей, которые, поворачиваясь, выводят цапфы
- •Для закрывания затвора вручную необходимо повернуть рычаг сбрасывателя по ходу часовой стрелки, преодолевая
- •Для производства выстрела рукоятку спуска 1, на левом ограждении казенника необходимо повернуть по
- •При осечке необходимо расстопорить рукоятку повторного взвода 34, отвести ее назад до отказа,
- •При откате кулачок 18 своим скосом отожмет копир на кронштейне люльки и отойдет
- •Вопросы для закрепления изученного материала:
- •Предназначение 152-мм гаубицы 2А65
- •152-мм гаубица 2А65 предназначена для
- •Общее устройство 152-мм гаубицы 2А65
- •152-мм гаубица 2А65 состоит из следующих основных частей:
- •Назначение выбрасывающего механизма
- •Выбрасывающий механизм предназначен для выбрасывания гильзы, а также для удержания клина в нижнем
- •ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ ЗАНЯТИЯ
Штатный тягач.................. "Урал-4320", МТ-ЛБ Скорость транспортирования:
по дорогам с асфальтовым покрытием
..до 80 по грунтовым дорогам, км/час ……………до
60
Боекомплект, по бездорожью, км/час……………………… до
шт……………………………….60/24
20 Масса ОФ снаряда ОФ-45,
Расчет, чел……………………………………..….8 кг……………...43,56
Масса заряда (дальнобойного), кг……… 11.65 Число
нарезов…………………………………….48 в мультипликаторах накатника, л Количество жидкости:
……………1,0
в тормозе отката,
Количество масла, л в гидроаппаратуре………………………. ……...8,0
в гидроцилиндре Давление, МПа (кгс/см) домакратнике…………………....0,3
в н ………………………..5,5+ 0.25 (55+2,5)
в колонках уравновешивающего механизма……...........................9,5+0.5 (95+5)
в шинах колес……………………0,67 (6,7)
Предельная длина отката на дальнобойном заряде, мм.....1000 Габаритные размеры гаубицы в походном положении, мм: Длина……………………………………………..127 00 ширина…………………………………………...250 0 высота...................................................
...........2950
Общее устройство гаубицы
152-мм гаубица 2А65 состоит из следующих основных частей: -ствола; -затвора;
-противооткатных частей; -лафета; -прицельных приспособлений;
-механизма заряжания; -ЗИП.
Ствол - часть артиллерийского орудия,
предназначенная для сообщения снаряду движения с определенной начальной скоростью в определенном направлении.
Затвор - часть артиллерийского орудия,
предназначенная для запирания канала ствола и производства выстрела.
Противооткатные устройства - часть
артиллерийского орудия, предназначенная для:
поглощения энергии движения откатывающихся частей орудия; при любом допустимом угле возвышения.
уменьшения сил, действующих на лафет, и повышения устойчивости орудия при выстреле; для возвращения (наката)
откатывающихся частей после выстрела в первоначальное положение и
удержания их в этом положении Лафет - часть артиллерийского
орудия, предназначенная для опоры ствола, изменения его положения в пространстве и обеспечения устойчивости орудия при выстреле.
Лафет состоит из следующих устройств и механизмов:
люльки;
ограждения; подъемного и поворотного механизмов;
уравновешивающего механизма; верхнего и нижнего станков; ходовой части; гидроаппаратуры; пневмооборудования; электрооборудования.

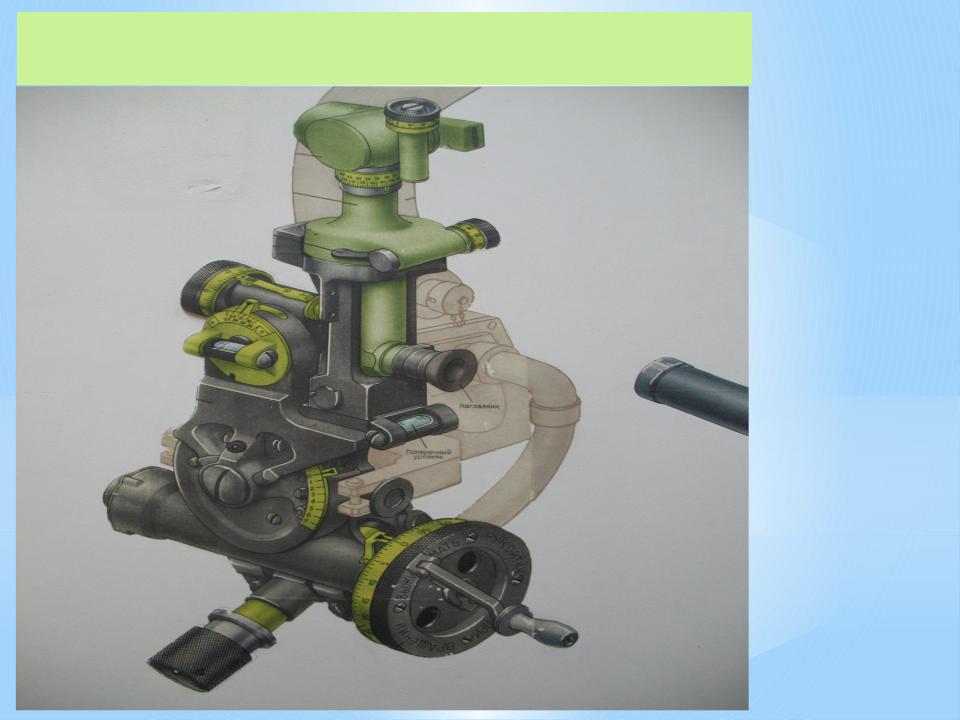

Прицельные приспособления
Прицельные приспособления -
приборы артиллерийского орудия, предназначенные для установки данных наводки, наведения ствола с помощью механизмов наведения в требуемое положение относительно цели, для контроля наведения, для ориентирования орудия в основное
направление.
Механизм заряжания - часть
артиллерийского орудия, предназначенная для досылки снаряда в канал ствола и гильзы с зарядом в камору ствола при заряжании.
