Счетчик Джонсона

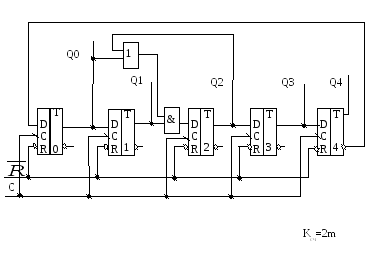

Это кольцевой счетчик, у которого одна из связей между триггерами сделана перекрестной, т.е. вход одного из триггеров соединен не с прямым, а с инверсным выходом предыдущего триггера (как в ленте Мёбиуса).
Error: Reference source not found
Error: Reference source not found
В отличие от предыдущего кольцевого счетчика в счетчике Джонсона по кольцу бежит волна единиц и нулей. Счетчик Джонсона тоже боится зацикливания ошибочных состояний, хотя и в меньшей степени, чем простой кольцевой счетчик. Для исправления ошибок, чтобы ошибка циркулировала в счетчике меньше половины кольца, в счетчик введены Л.Э. ИЛИ и И, которые обеспечивают возвращение счетчика к правильной работе. По каждому фронту переключается только один триггер →P↓, помехи ↓.
В отличие от предыдущего кольцевого счетчика чтобы получить унитарный код на выходах счетчик Джонсона, должен иметь в своем составе дешифратор. Каждый i-й элемент И такого линейного дешифратора имеет только 2 входа, один из которых подключен к инверсному выходу i-го триггера, а второй – к прямому выходу i-1 триггера (для двоичного счетчика такой дешифратор состоял бы из четырех входовых Л.Э. И).
Такой счетчик на 5 триггерах с полным линейным дешифратором на 10 выходов К561ИЕ8. Счетчик Джонсона на 4 тр. С дешифратором на 8-561ИЕ9.
Полиномиальный счетчик.
Называют пересчетную схему из сдвигающего регистра при введении в него обратных связей через сумматоры по модулю 2.
Error: Reference source not found
Пока на вход схемы не подается лог.1 и все триггеры в нулевом состоянии счетчик не реагирует на синхроимпульсы.
При подаче на вход 1 счетчик по очередному синхроимпульсу переходит в состояние 100 и далее, при нулевом входном сигнале, в каждый такт происходит смена состояний триггеров по некоторому закону.
Счетчик входит в цикл и генерирует последовательность состояний в соответствии с таблицей переключений длинной 7 тактов. Порядок смены нулей и единиц в последовательности и ее длина зависит от числа триггеров и того, между какими разрядами заведены обратные связи.
Error: Reference source not found
Для этого примера номера выходов, подключенных к обратной связи 3,1.
После окончания одной последовательности счетчик начинает генерировать вторую такую же, третью и т.д. до тех пор пока его триггеры не будут сброшены в ноль (на схеме цепь сбора не показана).
Некоторые обратные связи, как и в данном примере, обеспечивают формирование счетчиком из n триггеров последовательность максимальной длины, М-последовательность длиной 2n-1 тактов.
|
Разрядность |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
16 |
20 |
11 |
|
Номера обратных связей |
3,1 |
4,3 |
5,4, 3,2 |
6,5 |
7,3, 2,1 |
8,4, 3,2, 1 |
9,8, 7,6, 5,1 |
10,3 |
3,5, 6,12 |
16, 12,9, 7
|
20,3 |
6,8, 10,11 |
|
Длина последов. |
7 |
15 |
31 |
63 |
127 |
255 |
511 |
1023 |
4095 |
65635 |
1048 |
|
Регистровая память (регистровые файлы)
Микросхемы регистровой памяти обычно содержат несколько регистров. Данная имеет 4 регистра.
Error: Reference source not found
DI – DATA INPUT – входы данных
WA – WRITE ADRESS – адрес записи
WE – WRITE ENABLE – разрешение записи
RA – READ ADRESS – адрес чтения
RE – READ ENABLE – разрешение чтения
DO – DATA OUTPUT – выходы данных
Такие микросхемы называются регистровыми файлами. Их отличительная особенность – отдельная адресация для записи и отдельная для чтения. Благодаря этому можно одновременно производить запись по одному адресу и чтение данных – по другому адресу.
Оперативные запоминающие устройства (ОЗУ)
Обозначаются RAM – RANDOM ACCESS MEMORY – ЗУПВ. Отличаются от регистровых файлов тем, что адресация данных при записи и при чтении производится по одним и тем же входам, т.е. здесь уже невозможно одновременно записывать по одному адресу и считывать данные по другому адресу.
