5. Расчет емкостных элементов

1) Для выходного каскада:

2) Для входного каскада:

6. Расчет цепей обратной связи

Для двухкаскадного усилителя:

Сопротивление цепи обратной связи.

7.Моделирование каскадов

7.1. Моделирование выходного каскада

Амплитуда входного сигнала:

Амплитуда выходного сигнала:

Коэффициент усиления:

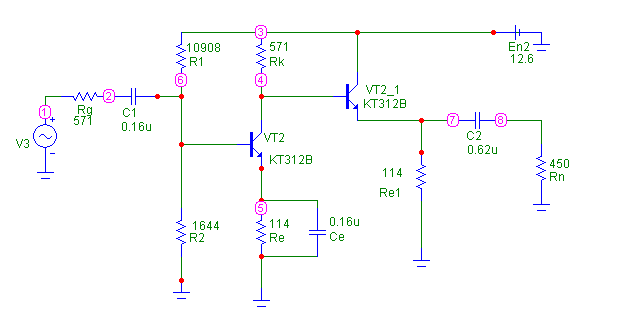

Рис.1. Схема выходного каскада

Рассчитанные значения

Скорректированные значения

R1

R2

R1

R2

10908 Ом

1644 Ом

10908 Ом

1644 Ом

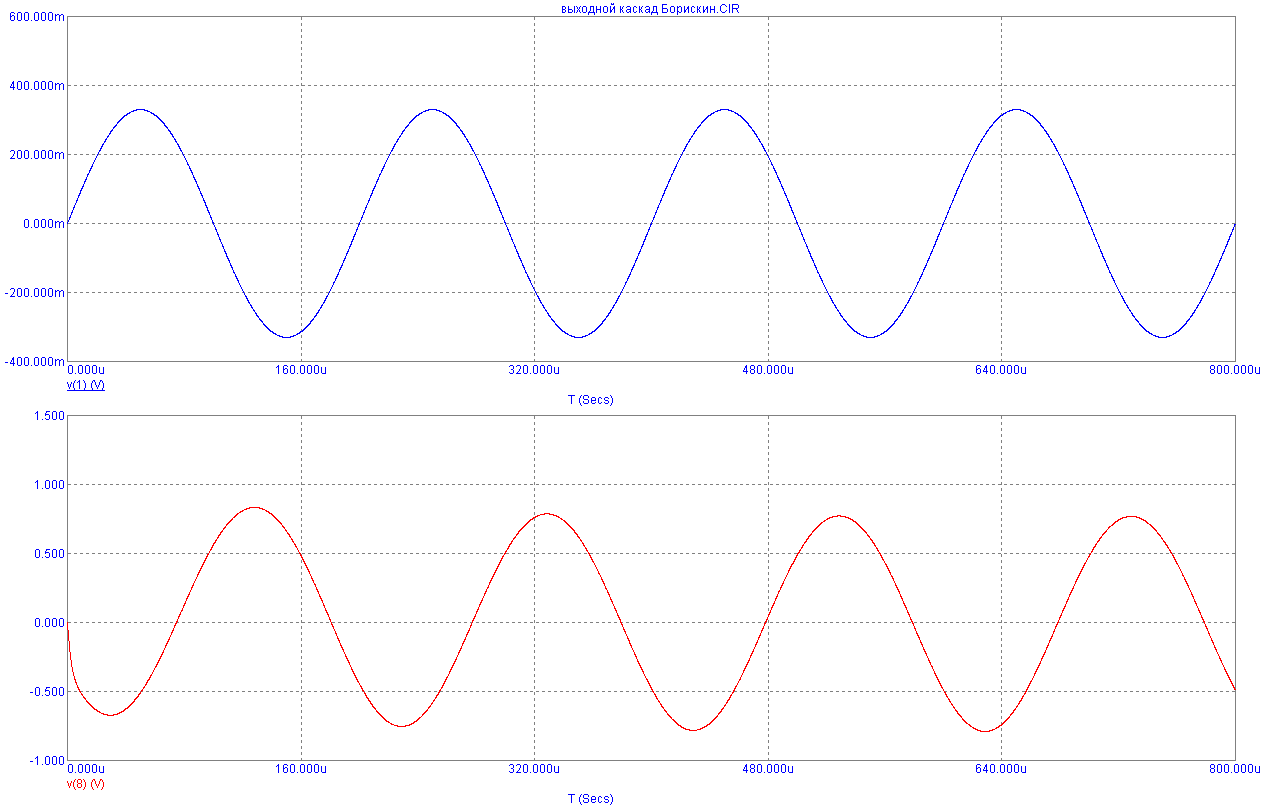

Рис.2. Входной и выходной сигнал

7.2. Моделирование входного каскада

Амплитуда входного сигнала:

Амплитуда выходного сигнала:

Коэффициент усиления:

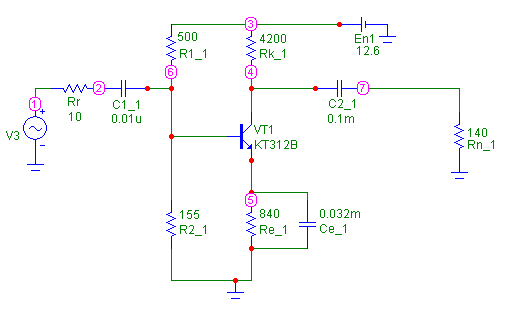

Рис. 3. Схема входной каскад

Рассчитанные значения

Скорректированные значения

R1

R2

R1

R2

450

150 Ом

500 Ом

155 Ом

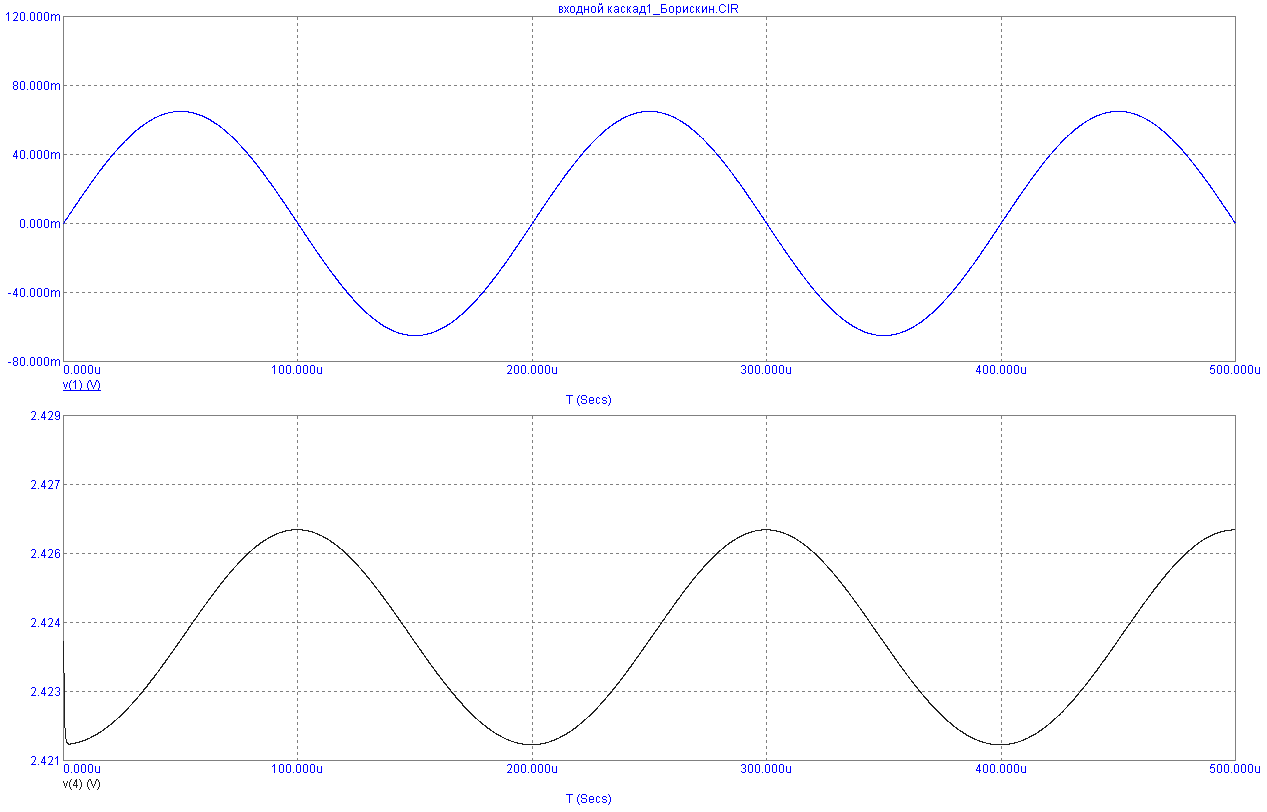

Рис. 4. Входной и выходной сигнал

    1. Моделирование усилителя без ООС

Амплитуда входного сигнала:

Амплитуда выходного сигнала:

Коэффициент усиления:

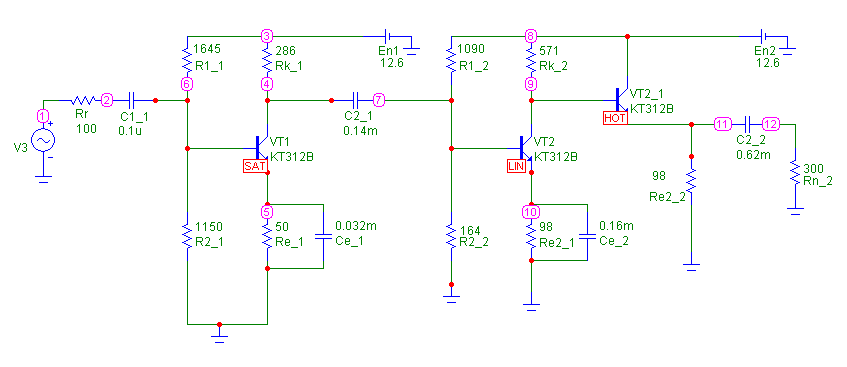

Рис. 5. Схема усилителя без ООС

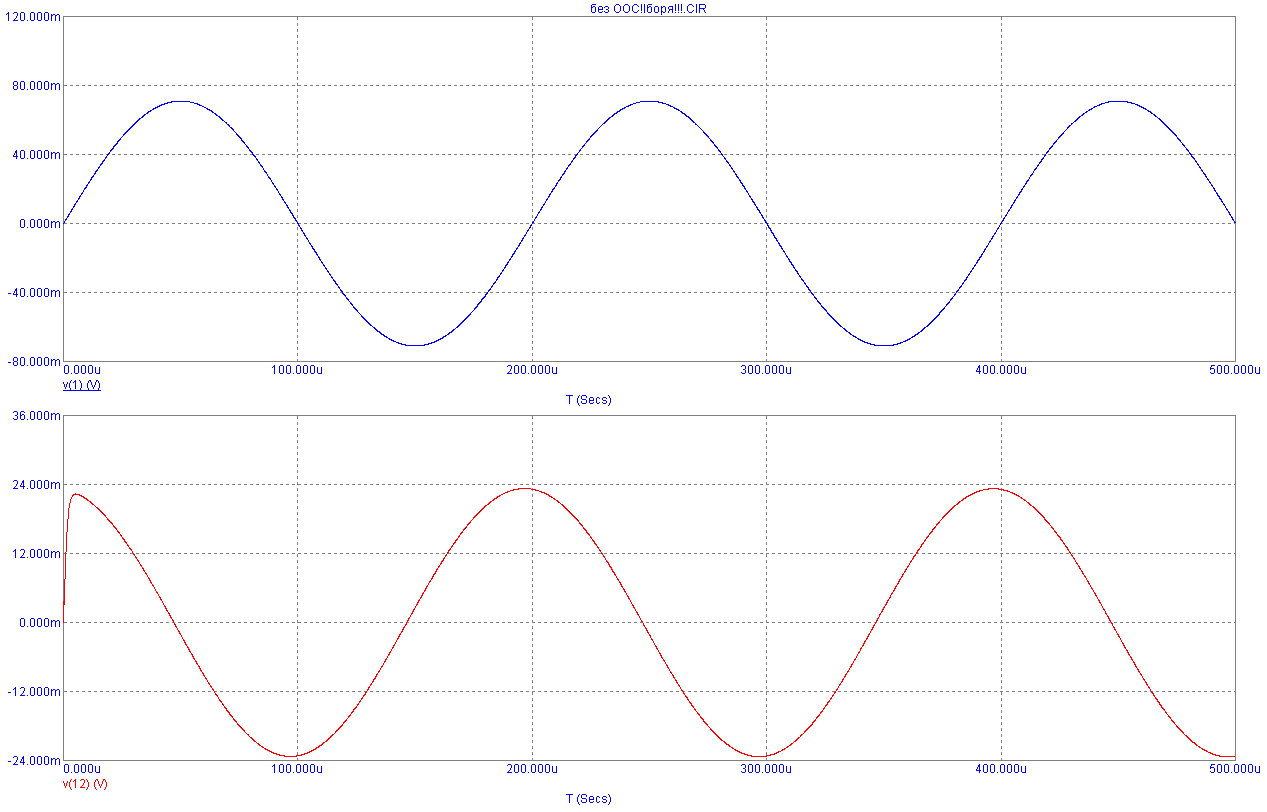

Рис. 6. Входной и выходной сигнал усилителя без ООС

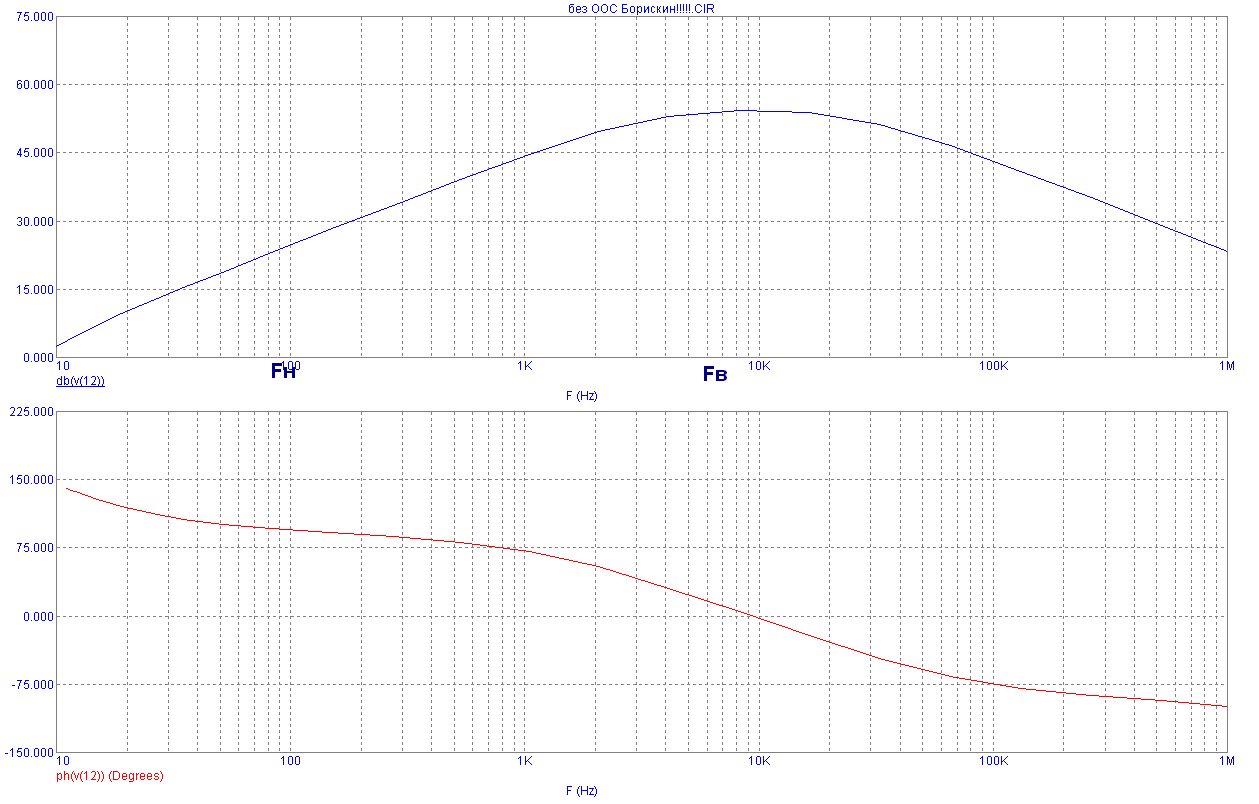

Рис. 7.АЧХ и ФЧХ усилителя без ООС

    1. Моделирование усилителя с ООС

Амплитуда входного сигнала:

Амплитуда выходного сигнала:

Коэффициент усиления:

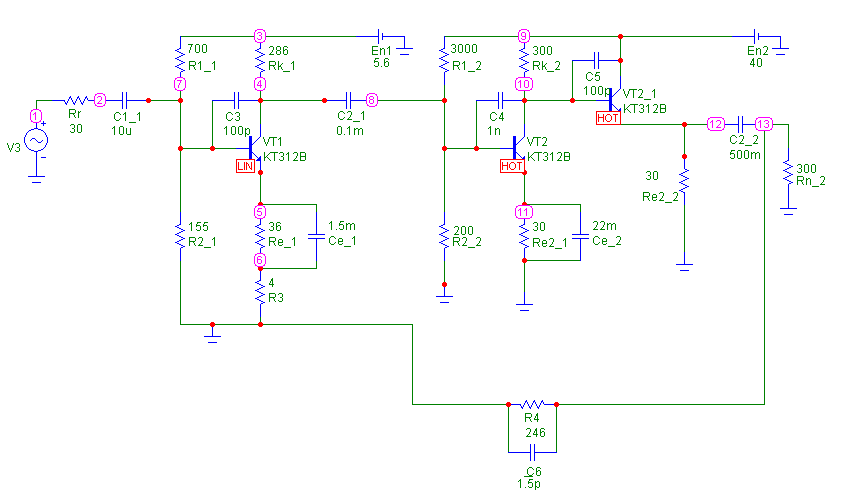

Рис.8. Схема усилителя с ООС

Рис.9. Входной и выходной сигнал усилителя с ООС

Рис.10. АЧХ и ФЧХ усилителя с ООС

7.5 Построение вMathCad

;

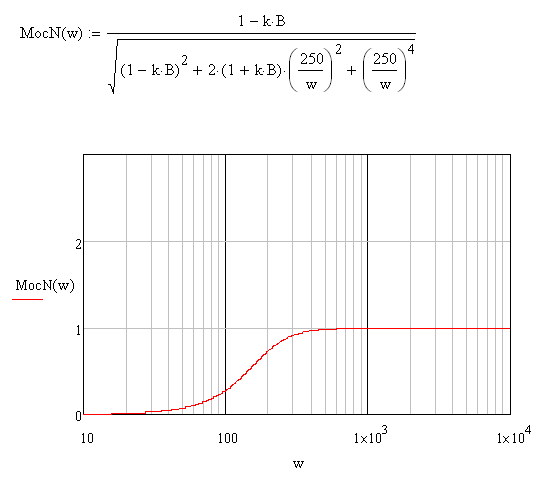

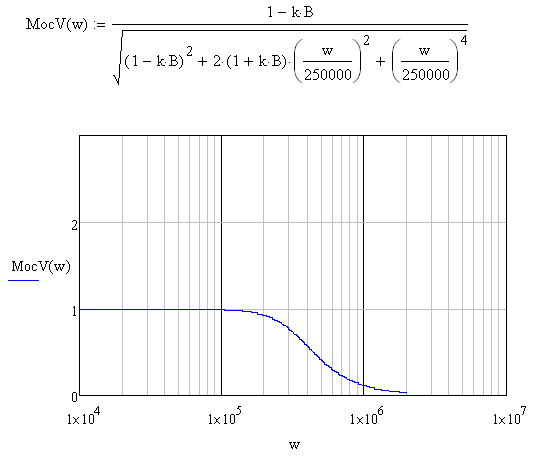

Рис.11. Частотная зависимость

Значения исовпадают с рассчитанными значениями.

8. Заключение

В результате данной работы был получен усилитель, работающий на низких частотах в пределах от 150 Гц до 30кГц. Данные, полученные в результате теоретического расчета и данные из MicroCap имеют отклонения. Это может быть связано в первую очередь с тем, что зарубежные аналоги, используемые в среде MicroCap, отличаются от отечественных транзисторов, которые использовались непосредственно в теоретических расчетах.

9. Библиографический список

1. Усилитель переменного тока с ООС. Методические указания 2654.

2. Горюнов Н.Н. Полупроводниковые приборы: Транзисторы. – М.: Энергоатомиздат,

1985. – 902с.

3. Перельман Б.Л. Транзисторы для аппаратуры широкого применения. – М.: Радио и

связь, 1981. – 636с.

4. Справочник разработчика и конструктора РЭА. Элементная база. – М, 1993. – 299с.
