Условия разграфки листов карт более крупных масштабов
Границами карт должны служить меридианы и параллели. Размеры листов должны быть удобными для издания и практического использования. Лист карт мелкого масштаба должен делиться на целое число листов карты более крупного масштаба.
Изображение геодезической ситуации
Совокупность предметов местности называется геодезической ситуацией. Геодезическая ситуация изображается на картах и планах условными знаками, соответствующими каждому из её элементов. Начертание условных знаков напоминает действительный вид изображаемых элементов ситуации. Условные знаки делятся на четыре группы: масштабные, линейные, внемасштабные, и пояснительные.
Изображение рельефа
Рельефом местности называется совокупность неровностей физической поверхности Земли. В зависимости от характера рельефа местность делится на горную, холмистую и равнинную.
На топографических картах и планах рельеф изображают, как правило, горизонталями. Горизонталь рельефа - это линия равных высот (отметок). Горизонтали всегда замкнутые кривые и никогда не пересекаются. Их строят через определенное расстояние по высоте (высота сечения рельефа hсеч).
Линия, принадлежащая рельефу, называется скатом. Как правило, высоты начальной и конечной точки различны – между ними превышение h.Расстояние между горизонталями на плоскости называется заложениемl.
Крутизна
ската выражается углом наклонаνили уклоном
.
На картах и планах направление ската
(понижения высот) показывают числовыми
отметками подписанных горизонталей, а
также бергштрихами. Отметки точек на
картах (планах) определяют по отметкам
горизонталей.
Ориентирование линий
Ориентировать линию – значит определить горизонтальный (ориентирный) угол между некоторым исходным направлением и направлением данной линии.
Возможные исходные направления
На сфероиде - северное направление истинного (географического) или магнитного меридианов.
На плоскости – северное направление осевого меридиана зоны (положительное направление оси Х).

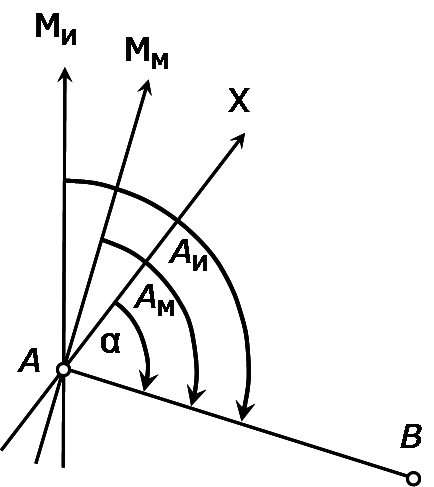

Ориентирные углы
Истинный
азимут -АИ
Дирекционный угол - α
Магнитный азимут - АМ
Сближение меридианов
Меридианы не параллельны между собой. Поэтому азимут в каждой точке линии имеет различное значение. Угол между этими меридианами называется сближением меридианов .
Связь между прямым и обратным азимутами ААВ=АВА+180°-.
Зональное сближение меридианов
В проекции Гаусса это угол между истинным меридианом в точке и линией, параллельной осевому меридиану зоны.
Восточное сближение имеет знак плюс, западное – знак минус.
Магнитное склонение
Магнитный и истинный меридианы не совпадают в каждой точке. Угол между ними называется магнитным склонением или склонением магнитной стрелки .
Восточное склонение имеет знак плюс, западное – знак минус.
В каждой точке величина магнитного склонения непостоянная и изменяется во времени (вековые, годичные и суточные вариации склонения).
Соотношения между ориентирными углами

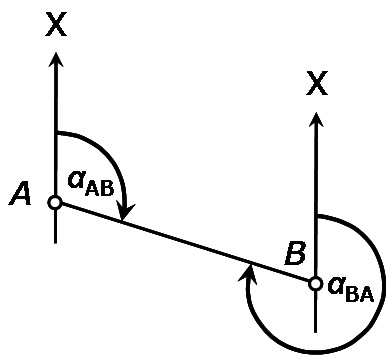

Дирекционные
углы прямого и обратного направления
одной и той же линии -
.
Связь
между истинным азимутом и дирекционным
углом -
.
Связь
между истинным и магнитным азимутами
-
.
Связь между всеми рассмотренными
ориентирными углами -
.
Истинный и магнитный азимуты, а также дирекционный угол изменяются от 0° до 360°.

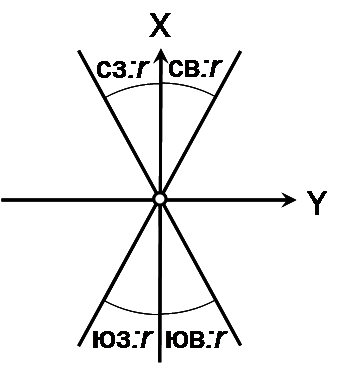

Румбы
Иногда
линии ориентируют с использованием
румбов: истинных, магнитных, дирекционных.
Румбы (r) отсчитывают от ближайшего
направления (северного или южного)
меридиана, их значения изменяются в
пределах от 0° до 90°. Перед значением
румба указывается координатная четверть,
в которой расположена линия.
Связь между румбом и дирекционным углом
Координатная четверть |
Значения дирекционных углов |
Связь с румбом |
СВ |
0°-90° |
r =α |
ЮВ |
90°-180° |
r = 180°-α |
ЮЗ |
180°-270° |
r =α -180° |
СЗ |
270°-360° |
r = 360°-α |
ОСНОВНЫЕ СВЕДЕНИЯ О ГЕОДЕЗИЧЕСКИХ ИЗМЕРЕНИЯХ
Измерение – это процесс сравнения какой-либо существующей величины с другой величиной, принятой за эталон.
Построение – это процесс создания какой-либо величины с использованием другой величины, принятой за эталон.
К основным видам измерений в геодезии относятся угловые, линейные и высотные измерения.
Единицы измерений углов
Градус– 1/360 доля окружности; 1°=60΄; 1΄=60"; 1°=3600".
Радиан- отношение длины дуги к радиусу окружности (1ρ- это угол при длине дуги, равной радиусу) 1ρ=57,3°=3438΄=206265".
Град- 1/400 доля окружности 1g=100g΄; 1g΄=100g"; 1g= 10000g".
Единицы измерений длин и высот
Метр- 1/10000000 часть четверти Парижского меридиана от экватора до северного полюса (с 1791 года), или расстояние, которое лазерный луч проходит за 1/299791458-ю долю секунды (с 1983 года); 1м=100см=1000мм; 1000м=1км.
Единицы измерений площади
Квадратный метр; 10000 м2 = 1гектар (га).
УГЛОВЫЕ ИЗМЕРЕНИЯ
В
геодезии измеряют горизонтальные и
вертикальные углы.

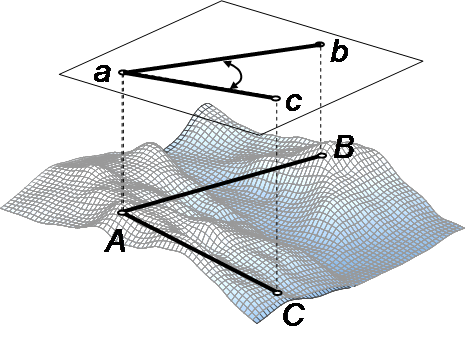

Горизонтальный уголcab - это проекция двугранного углаCcАаВвна горизонтальную плоскость.

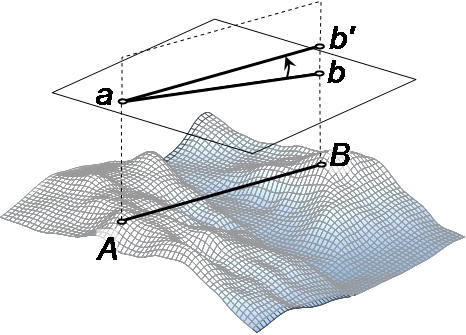

Вертикальный
уголbab΄- это угол
между линией горизонтаabи линией местностиAB
ab΄в вертикальной
плоскости.
Теодолит
Геодезический прибор (инструмент) для угловых измерений.
Классификация по точности:
высокоточные - Т05, Т1;
точные - Т2, Т5;
технические - Т15, Т30.
Цифры в аббревиатуре означают возможную ошибку из двойного измерения угла в секундах (например, Т30 - ±30˝).
Классификация по конструкции:
оптические (аналоговые);
электронные (цифровые).
Основные части теодолита
Горизонтальный круг:
лимб (диск с угловыми делениями) - эталон для измерения горизонтальных углов, плоскость лимба горизонтальна;
алидада - считывающее устройство.
Вертикальный круг:
лимб - эталон для измерения вертикальных углов, плоскость лимба вертикальна;
алидада - считывающее устройство.
Алидадная часть- корпус теодолита, на котором установлены алидады; вращается вокруг вертикальной оси, проходящей через центр лимба горизонтального круга.
Отсчетные приспособления- для подсчета количества делений на лимбах при измерениях, т.е. взятия отсчетов; на оптических теодолитах – отсчетный микроскоп, на электронных – жидкокристаллический дисплей.
Цилиндрический уровень- с его помощью контролируют положение плоскостей лимбов и осей теодолита в пространстве.
Зрительная труба- телескоп с увеличением изображения в 15-30 крат; служит для наведения (визирования) на цель; вращается в корпусе прибора вокруг горизонтальной оси.
