Способы разбивки зданий и сооружений

Данные, определяющие положение основных точек сооружения, приводятся на разбивочных чертежах. Точками разбивки являются пересечения всех осей сооружения.

Различают следующие оси:

• главные I–I,II–II; это обычно оси симметрии сооружения; их выносят от сторон строительной сетки (величиныL₁иL₂) - основные разбивочные работы;

• основные 1 - 1, 2 - 2, 3 - 3, 4 – 4; они обозначают внешний контур сооружения; их выносят от главных осей (величины l₁иl₂) – детальная разбивка;

• промежуточные или вспомогательные 5 – 5, 6 – 6, 7 – 7; их выносят от основных осей (величины l₃,l₄, l₅) – также детальная разбивка.

Направления осей закрепляют обносками и створными знаками за пределами котлована.

Выносят и закрепляют нулевой горизонт – это проектный уровень, от которого при строительстве откладывают расстояния вверх (со знаком +) или вниз (со знаком -). Обычно это пол первого этажа сооружения или проектная отметка площадки.

Геодезические работы при монтаже строительных конструкций Разбивка линий заданного уклона

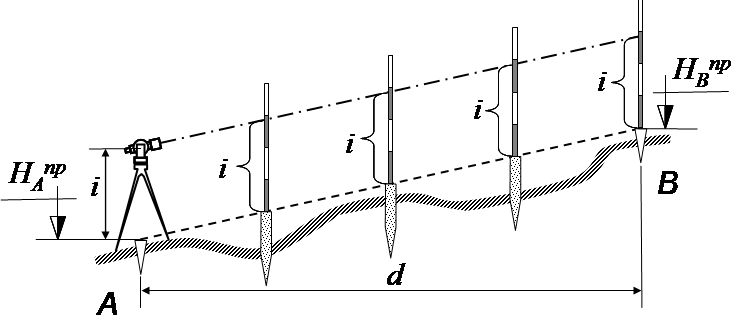

При детальной разбивке наклонной линии вначале выносят на проектные отметки крайние ее точки АиВ. Затем используются теодолит или нивелир.

Прибор устанавливают на одном конце линии (в точке А) и измеряют его высотуi, которую маркируют на вехе или рейке, установленной на другом конце линии (в точкеВ). Визирную ось инструмента наводят на эту марку и оставляют неподвижной в процессе разбивки промежуточных точек. Промежуточные точки закрепляют по высоте так, чтобы визирная ось оказалась на марке, соответствующей высотеi.

Разбивка криволинейных сооружений

При строительстве ряда сооружений возникает необходимость разбивки различных кривых: окружности, эллипса, параболы и др. Наиболее часто выполняется разбивка круговых кривых (при дорожном строительстве и строительстве каналов). Применяются и кривые с переменной кривизной – переходные кривые, предназначенные для смягчения резкого перехода от прямой к круговой кривой.

Положение круговой кривой на местности полностью не определяется ее главными точками. Поэтому производят детальную разбивку кривой, т.е. находят ряд дополнительных точек между главными точками. Расстояния между ними зависят от радиуса кривой и примерно составляют: при Rболее 500м – 20 метров; приR= 100-500м – 10 метров; приRменее 100м - 1-5 метров.

Применяются следующие способы детальной разбивки.

Прямоугольных координат

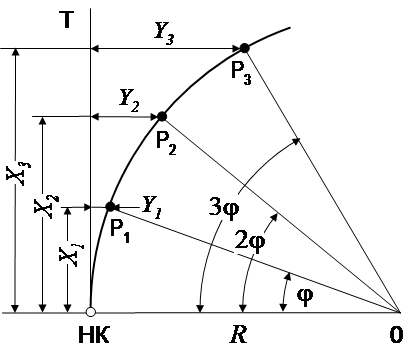

Применяется в открытой местности. Исходной величиной является длина дуги между началом кривой (НК) и закрепляемыми точками на кривой Р₁, Р₂, и др. Дуге соответствует центральный угол, 2и т.д. Прямоугольные координаты закрепляемых точек в частной системе координат (направление тангенса – осьX, перпендикулярное направление – осьY, начало координат в точке НК или КК) вычисляются по формулам:

, ;

, ; ... и т.д.

Для закрепления точек Р₁, Р₂и др. по направлению тангенса откладывают абсциссы, а перпендикулярно ординаты (с помощью экера).

Полярный способ (способ углов)

Применяется в открытой местности или на насыпи. Исходной и постоянной величиной является длина хордыS, которой соответствует центральный угол. Вычисляют угол .

Для закрепления точек Р₁, Р₂и др. теодолитом, установленным в НК, от направления тангенса откладывают углы,,и т.д., а лентой - последовательно хордыS.
