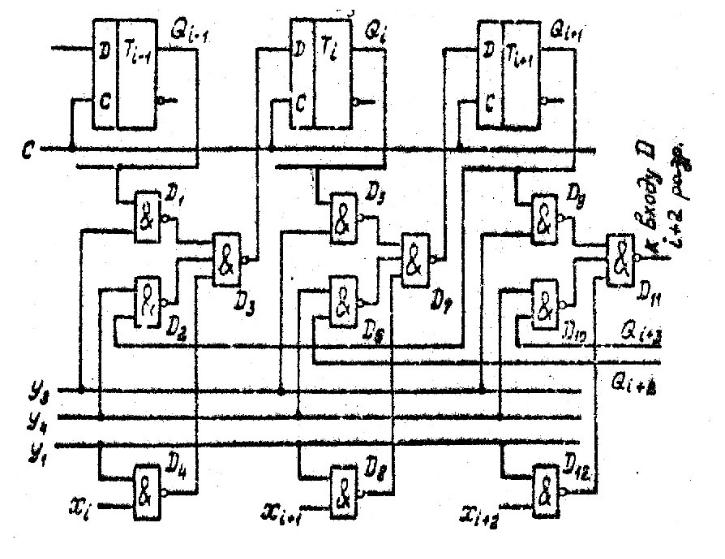

Реверсивный регистр на основе D-триггеров
98
Регистровые файлы
Регистровый файл (блок регистровой памяти) – совокупность нескольких регистров с объединёнными сигналами управления и шинами входных и выходных данных, каждый из которых может быть выбран индивидуально для выполнения операции при помощи индивидуального адреса, вводимого через специальные входы.
Счётчики
Счётчик – БОЭ последовательностного типа, предназначенный для подсчёта числа импульсов на специальном счётном входе или для деления частоты сигнала на счётном входе.
Условное обозначение |
Диаграмма счета на увеличение |
100
Классификация счётчиков
1)По коэффициенту пересчёта (по модулю):
Двоичные – с коэффициентом пересчёта кратным 2: Ксч = 2N, N -разрядность выходного двоичного числа.
С произвольным коэффициентом пересчёта, например, Ксч = 10 – двоично-десятичные счётчики.
2)По функции: суммирующие, вычитающие, реверсивные.
3)По способусинхронизации:
синхронные – с параллельной синхронизацией триггеров всех разрядов;
асинхронные – с синхронизацией триггеров от выходов предыдущих разрядов;
4)По типу межразрядных связей: с последовательным,
сквозным, параллельным и комбинированным переносом.
