Задание для практической работы №6
Определить предельную скорость подачи
-
№ варианта
Исходные данные
1
шкив D=600 мм
2
шкив D=560 мм
3
шкив D=720 мм
4
шкив D=700 мм
5
шкив D=800 мм
6
шкив D=520 мм
7
шкив D=540 мм
8
шкив D=560 мм
9
шкив D=640 мм
10
шкив D=680 мм
11
шкив D=720 мм
12
шкив D=740 мм
13
шкив D=820 мм
14
шкив D=840 мм
15
шкив D=860 мм
Практическая работа №7 Тема: «Расчёт режимов резания при фрезеровании древесины»
Цель работы: Вычислить расчет режима резания при фрезеровании древесины.
Задача: Научится вычислять режимы резания при фрезеровании.

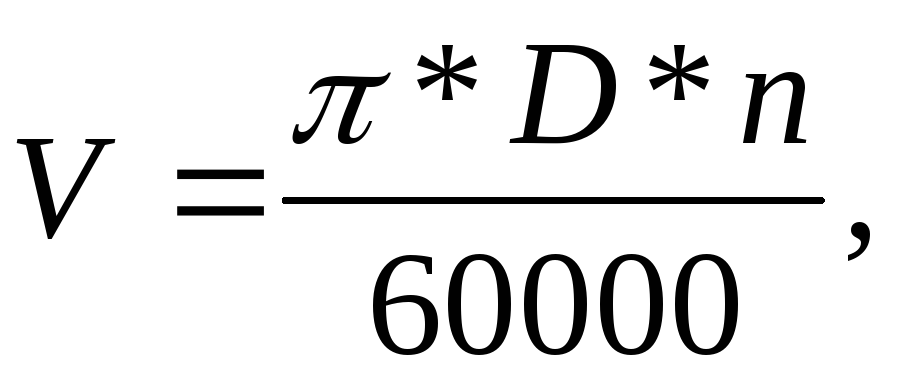

Кинематика. Главное движение – это вращательное движение, при котором каждая точка лезвия описывает окружность, называемую окружностью резания. Скорость резания при фрезеровании определяется по формуле:
где D-диаметр окружности резания, мм;
n-частота вращения фрезы, мин-1.

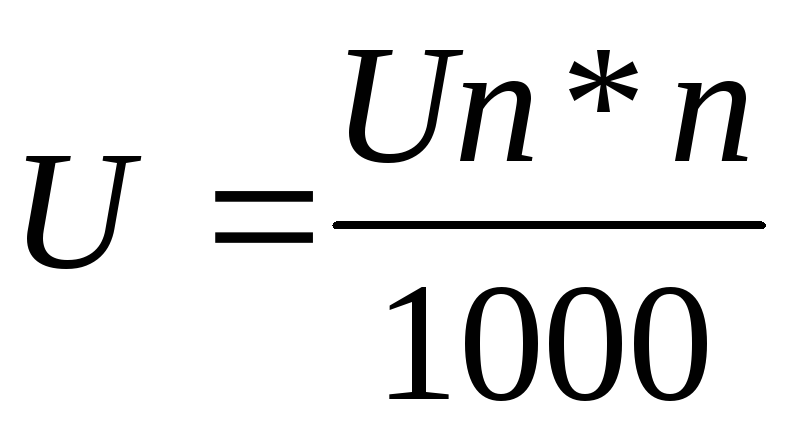

При фрезеровании пользуются такими параметрами, как подача на резец Uz(мм), подача на оборот Un(мм):

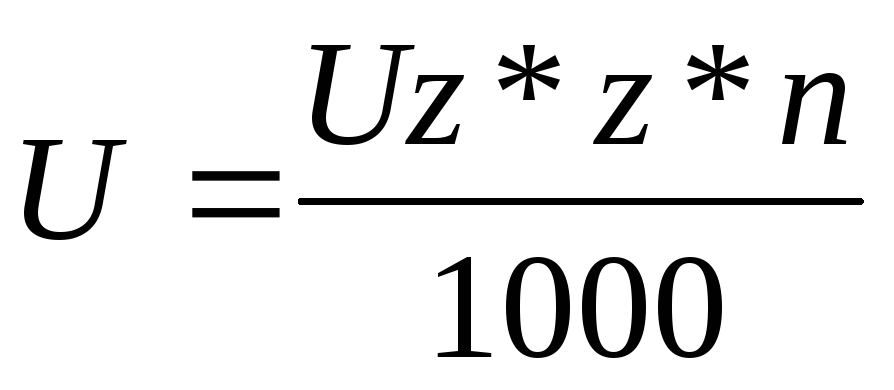

поэтому скорость подачи может быть выражена в следующем виде:
или
Мощность резания при фрезеровании определяется через среднюю касательную силу Р:
В свою очередь сила Р находится из выражения:
Где - длина дуги контакта, мм;

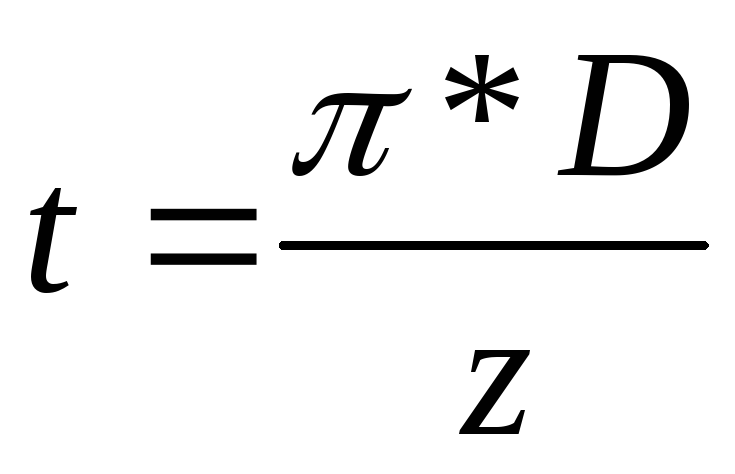

- шаг между резцами, мм;
Pзуб – касательная сила резания, приходящаяся на один резец;
Н – толщина снимаемого слоя, мм.
Средняя касательная сила резания, приходящаяся на один резец при толщине стружки более 0,1 мм, находится из выражения:
Где ap= коэффициент, учитывающий остроту резца по формуле (9);
Pф = фиктивая удельная сила резания по задней грани резца, определяемая по формуле (6);
Кп=удельное сопротивление по передней грани резца, находится из формулы (8);
b = ширина фрезерования, мм;
H = толщина снимаемого слоя;
Q = кинематический угол встречи определяется по формуле:
Задание для практической работы №7
Определить мощность резания при фрезеровании
-
№ варианта
Исходные данные
1
D=220 мм
2
D=240 мм
3
D=260 мм
4
D=280 мм
5
D=300 мм
6
D=320 мм
7
D=440 мм
8
D=460 мм
9
D=420 мм
10
D=340 мм
11
D=360 мм
12
D=380 мм
13
D=300 мм
14
D=360 мм
15
D=280 мм
Практическая работа №8
Тема: Расчёт режимов резания при продольно-торцовом фрезеровании
Цель работы: Вычислить расчет режима резания при продольно-торцевом фрезеровании древесины.
Задача: Научится вычислять режимы резания при продольно-торцевом фрезеровании.
Пример 4. Дано: радиус резания R=60, число ножей z=2, угол резания δ=600, задний угол α=150, толщина снимаемого слоя Н=4 мм, ширина фрезерования В=200 мм, р0=5 мм, время до переточки Т=160 мин, V=19 м/с, n=3000 мин-1, порода – сосна, качество поверхности Rmax60 мкм.
Определить мощность на резание и предельную скорость подачи для точности установки ножей ∆=0,05 мм.
Решение
1. Согласно условию Rmax60 мкм при заданном радиусе резания фрезы R=60 мм предельная длина волны l
По формуле (39) находим подачу на оборот:
=7,8 мм
Отсюда скорость подачи
2.
Подача на резец:
3. Определяем угол Q.
, SinQ=0,17; CosQ=0,98
4. Длина дуги контакта
5. Значение ap определяем по формуле (9)
6. По выражению (6) находим Pф,
По уравнению (8) определяем Кп.

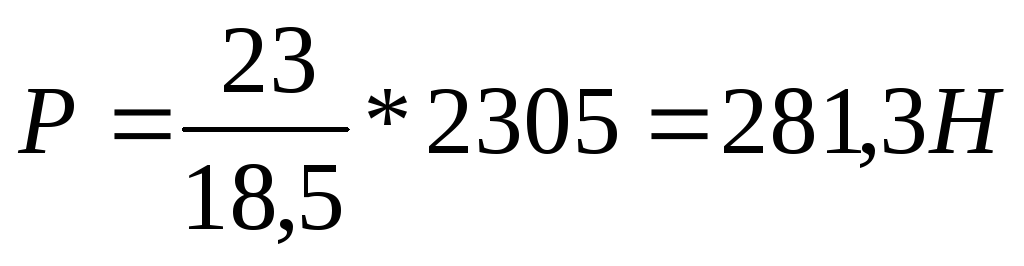

Средняя касательная сила резания определяется по формуле(35)
,
Где Pзуб согласно выражения (36)
Тогда
Мощность на резание
