Задание для практической работы №11

Определить годовое потребное количество инструмента

№ варианта	Исходные данные
1	Ц8Д8М
2	СБ-8
3	ЛАПБ-1
4	ЛАПБ-2
5	ЛБЛ-100
6	ЛБЛ-130
7	ЛЛК-1
8	ЛЛК-1Ф
9	2Р-80
10	Ц8-180-1
11	ЛБ-240
12	ЛБ-250
13	2Р-75
14	Р-63
15	Р-50

Практическая работа №12

Тема: Схема поворота пиловочного сырья в зависимости от головного оборудования в лесопильном цехе

Цель работы: Усвоить принцип и схематично отражать повороты пиловочника.

Задача: Научится рисовать движение бревна с целью получения заданной спецификации.

Горизонтальные ленточнопильные станки в широкой практике предлагаются разными фирмами различного технического уровня. Так, итальянская фирма «Реzzо1аtо» предлагает станки от «Мini Profi 800—1000» с диаметрами шкивов 780...1000 мм и максимальной шириной пилы 90...100 мм до «Suрег Profi 1200-1500» с диаметрами шкивов 1200...1500 мм и максимальной шириной пилы 170...206 мм.

Станки оснащаются гидравлическим управлением, механизмами подачи, загрузки, зажима и кантования бревна, установкой высоты реза, натяжения пилы, торможения шкивов, защиты пилы, программами по определению оптимальных поставов, расчету максимального выхода пиломатериалов и механизацией и оптимизацией других операций.

Наиболее простые, а следовательно, и более дешевые станки могут иметь минимум механизации вспомогательных операций и ручную подачу пильной каретки за рабочий и холостой ход. К ним относятся, например, станки моделей LТ25 (фирма «Wооd-Мizеr»), НВ-2000, «Авангард ЛП-60», МТ-6200 и др.

При использовании широких ленточных пил ширина пильных шкивов равна примерно 1/10 их диаметра: у станка ЛГУ-1000 ширина шкивов 100 мм; ЛГС-100 - 100 мм; и ПЛР-1Г/1200 - 110 мм.

В некоторых моделях станков пильная каретка развернута по отношению к оси бревна, что позволяет увеличить скорость пиления (модель «Мастер 2000-04» и др.). На более производительных станках выше скорость резания (ПЛР-1 - 30,8 м/с; ПЛР-1 Г/1200 - 49 м/с).

Ряд отечественных фирм начинает использовать импортные комплектующие, не говоря уже о том, что практически все ленточнопильные станки оснащаются американскими, немецкими, шведскими и других стран ленточнопильными пилами.

Так, в станках модели «Авангард ЛП-100» используется итальянский мотор- редуктор для точной установки электронной системы отсчета толщины доски (в электронной линейке).

Для увеличения срока службы ленточных пил используются окорочные фрезы.

На рис. приведены схемы поворота бревна при распиловке на горизонтальных ленточнопильных станках.

Кора, грязь и камни являются главными врагами пилы. Станок, оснащенный устройством поворота и зажимами, позиционирует бревно таким образом, что пила врезается в чистую свежую с трех сторон бревна древесину.

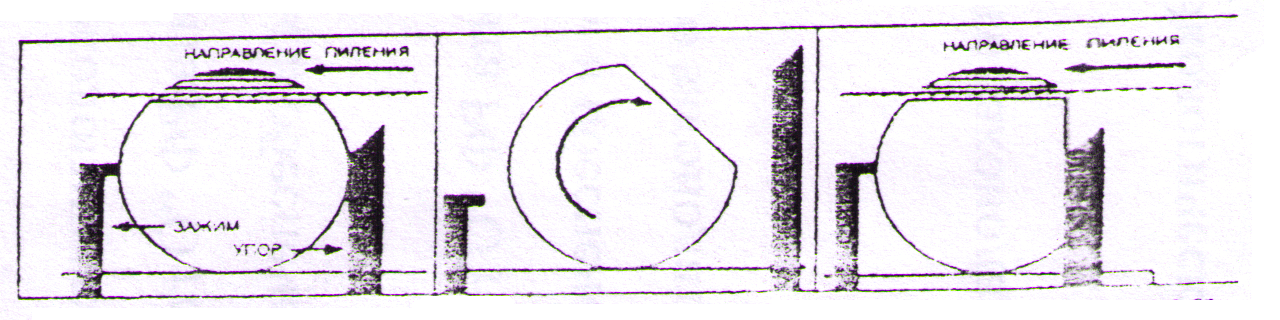

Рис. Схемы поворота бревна при распиловке на горизонтальных ленточнопильных станках.

1. Обработка первой стороны

2.Поворот на 90º в направлении противоположном направлению пиления

3.Теперь каждый распил проходит по чистой поверхности без коры, грязи и мелких камней. 2-я и 4-я стороны обрабатываются аналогично
