5.3 Вказівки до оформлення контрольної роботи і домашніх графічних завдань
1. Номер варіанта для кожного завдання студенту задає викладач на установчій лекції з дисципліни.
2. Всі завдання виконуються на креслярському папері формату А3 (420*297) олівцем. З метою зручності пересилання контрольних робіт на рецензування аркуші можна згинати до формата А4 (210*297).
3. Усередині кожного формату накреслюється рамка, відстань якої від границь формату складає 20 мм з лівого боку, та 5 мм – з інших боків.
4. У правому нижньому куту формата треба підписати кожне завдання креслярським шрифтом №7 або №10. Розміри рамки для підпису – 185*55, у першому рядку написати тему завдання, у другому рядку – номер групи, прізвище та ініціали студента, у третьому рядку – номер варіанта завдання та дату його виконання). Для прикладу наведений варіант підпису завдання 1:
Зображення поверхонь
Група CI-13-1, Іванов В.В.
Варіант 10, 20.11.2013
Студенті денної форми навчання завдання виконують спочатку тонкими лініями і здають на попередню перевірку викладачу. Виконані остаточно завдання подаються до захисту, оцінка рівня знань відмічається викладачем підписом на завданні. За графічні завдання, що здаються не в установлений термін, оцінка знижується.
5.4 Приклади виконання домашніх графічних завдань
Рисунок 5.1 – Приклад виконання завдання «Зображення поверхонь»

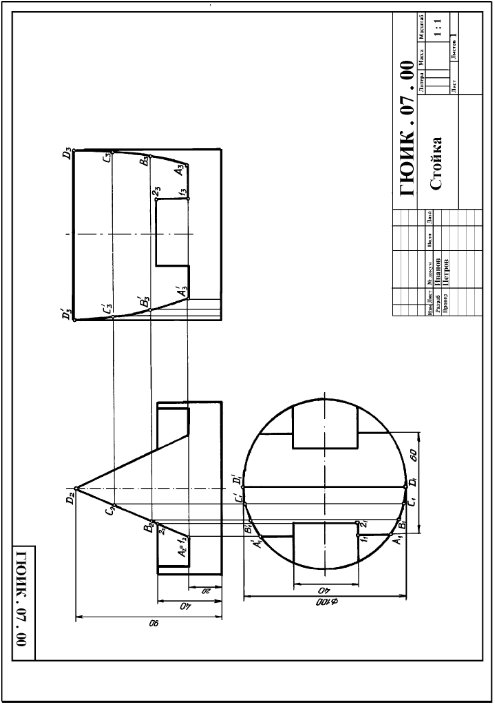

Рисунок 5.2 – Прикладвиконання завдання «Перетин поверхонь»

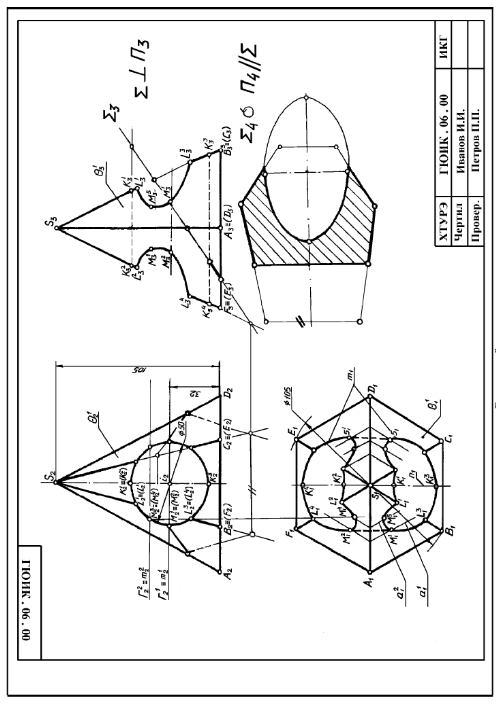

Рисунок 5.3 – Приклад виконання завдання «Види геометричного тіла»

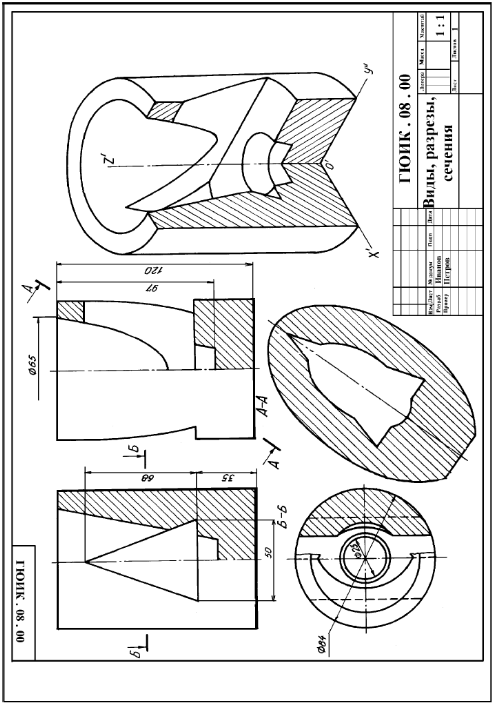

Рисунок 5.4 – Приклад виконання завдання
«Види, розрізи, перерізи, аксонометричні проекції»

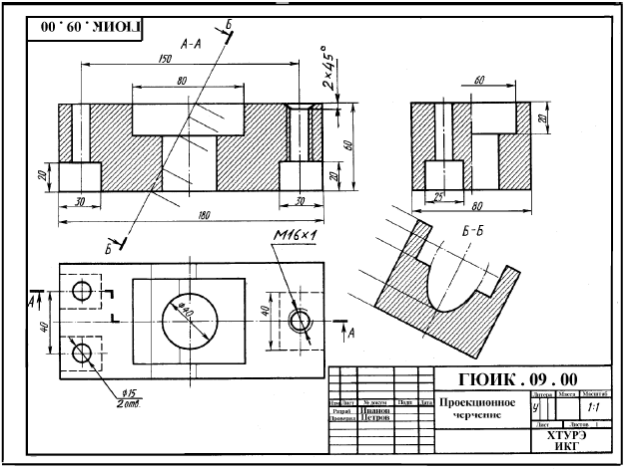

Рисунок 5.5 – Приклад виконання завдання «Кресленик деталі»
Програмне забезпечення еом з дисципліни
Операційна система Windows 2007, NT.
Графічний редактор Autodesk AutoCAD (2012 або більш нові версії)
Основні рекомендації з організації самостійної роботи
Необхідним елементом успішного засвоєння навчального матеріалу окрім лекцій, практичних занять та лабораторних робіт (аудиторної роботи) є самостійна робота студентів із спеціальною літературою. Основні види самостійної роботи над дисципліною ІКГ наведені в табл. 7.1.
Таблиця 7.1 –Самостійна робота студентів денної форми навчання
№ зміст. модулю |
Вид самостійної роботи |
Обсяг, год |
1-3 |
Вивчення конспекту лекцій |
10 |
3 |
Підготовка до лабораторних робіт |
5 |
1-2 |
Підготовка до практичних занять |
4 |
2 |
Підготовка до виконання аудиторних контрольних робіт, тестування |
5 |
2 |
Виконання розрахунково-графічних завдань (2 аркуша формату А3 – «Зображення поверхонь»; «Перетин поверхонь) |
16 |
1
2 3 |
Вивчення додаткових тем за літературними джерелами:
2. Стандартні аксонометричні проекції 3. Тривимірне моделювання в системі AutoCAD – простір аркуша |
6 4
4 |
|
Загальна кількість |
54 |
