Таблица 5. Характеристика стропильных двухскатных балок и расход материалов.
|
|
|
Размеры сечения, мм |
|
|
|
|
|
Расход |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
стали, кг |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
м |
Высота |
Толщина |
Ширина полок |
|
|
|
|
|
Все- |
|||||
Пролет, |
|
|
полок |
|
|
|
|
Класс |
Масса |
|
Напр |
|
го |
|
На опоре |
В пролете |
верх |
низ |
верх |
|
низ |
стенки |
бетона |
|
|
А-IУ |
|
||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
790 |
1290 |
150 |
180 |
210 |
|
180 |
80 |
25-45 |
4,1 |
36- |
|
155- |
|
|
|
|
|
|
|
|
|
|
|
|
208 |
|
322 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18 |
790 |
1540 |
160 |
180 |
400 |
|
270 |
80 |
25-45 |
9,1- |
284- |
|
395- |
|
|
|
|
|
|
|
|
|
|
|
10,7 |
574 |
|
852 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.2.8. Стропильные односкатные балки
Для покрытий зданий со скатной или плоской кровлей пролетом 12 м при шаге колонн 6 м применяют балки постоянной высоты (рис. 6). Балки можно применять в условиях слабой и среднеагрессивной среды при увеличении защитного слоя бетона и антикоррозионном покрытии.

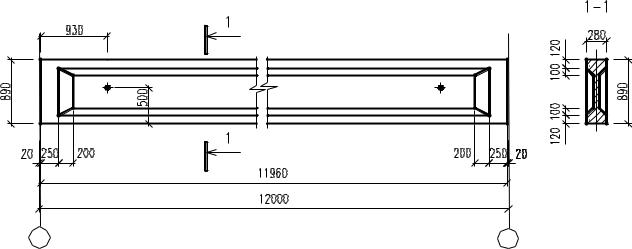

Рис. 6. Односкатная балка.
24
Стенка и полки балки армируются сварными каркасами с продольными стержнями периодического профиля из стали класса A-II и поперечными стержнями из арматурной проволоки класса Вр-I. Приопорные участки балок дополнительно армируются по периметру уширений на всю высоту балки сетками или хомутами из стали класса A-I.
Возможные варианты напрягаемой арматуры: стержневая периодического профиля из стали классов А-IV, А-V, Ат-V, Ат-VI: проволочная класса Вр-II; арматурные канаты К-7 и K-19. При сильноагрессивной среде с целью соблюдения трещиностойкости верхнюю полку также армируют напрягаемой арматурой.
Для ограничения ширины раскрытия трещин при отпуске напряженной арматуры место ее анкеровки армируется сетками, расположенными перпендикулярно напрягаемой арматуре. В верхней полке для крепления плит покрытия через каждые 1.5 или 3 м до длине балки устанавливаются металлические закладные детали. Балки крепят к колоннам анкерами и сваркой закладных деталей.
Таблица 6. Характеристика стропильных односкатных балок пролетом 12 м и расход материалов.
|
Размеры сечения, |
|
|
3 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
мм |
|
|
|
, м |
|
Расход стали, кг |
|
||
Пролет, м |
|
|
|
Класс |
Масса, т |
Объем бетона |
|
|
|
|
|
|
Ширина |
Напрягаемая |
|
Всего |
|||||||
Высота |
|
|
бетона |
|
|
|
|
|
|||
полок |
ребра |
А-IV, |
К-7 |
Вр-II |
|
|
|||||
|
А-V |
|
|
|
|
||||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
890 |
280 |
80 |
В-25÷В-45 |
4,5-5 |
1,8-20 |
72-178 |
54-159 |
52-132 |
|
196-408 |
|
|
|
|
|
|
|
|
|
|
|
|
Расчет по двум группам предельных состояний производится аналогично двухскатной балке пролетом 18 м. Отличие в том, что рассматривается только одно нормальное и одно наклонное сечение по первой группе, а при расчете по второй группе относительно проще определить кривизну балки.
25
