Пустоты образуют при помощи вкладышей, которые извлекают после обработки изделий.

1.2.7. Стропильные двухскатные балки.

Балки этого типа применяют для покрытия зданий пролетом 12-18 м при шаге колонн 6 м (рис. 5). Их используют в зданиях с фонарями и без фонарей, с мостовыми кранами или подвесным транспортом. Они предназначены для районов с различной снеговой нагрузкой и для помещений с неагрессивной, слабоагрессивной и сильноагрессивной средой. В последнем случае увеличивается толщина защитного слоя бетона. Уклон верхней полки балок принят 1:12. У опор стенки балок имеют уширения, а в местах примыкания стенки к полкам - вуты.

Стенка и верхняя полка по длине балки армированы тремя каркасами - средними и крайними, нижняя полка - хомутами и стержнями. Продольные стержни каркасов выполняют из стали класса А-III, поперечные из проволоки класса Вр-1 или стержней класса А-1. Возможные варианты напрягаемой арматуры: стержневая А-IV, А-V, Ат-V, Ат-IV; проволочная B-II, Bp-II; арматурные канаты К-7, К-19.

Приопорные участки армируются по периметру уширений на всю высоту балки хомутами из арматурной проволоки Вр-1. Для ограничения ширины раскрытия трещин при отпуске напрягаемой арматуры они также армированы, вертикальными сетками из проволоки Вр-1.

В верхней полке для крепления плит покрытия через 1,5 или 3 м по длине балки размещаются закладные детали. Балки крепят к колоннам анкерами или сваркой закладных деталей.

Расчет двухскатной балки приведен в литературе (13,стр.432), (20,

стр.126).

22

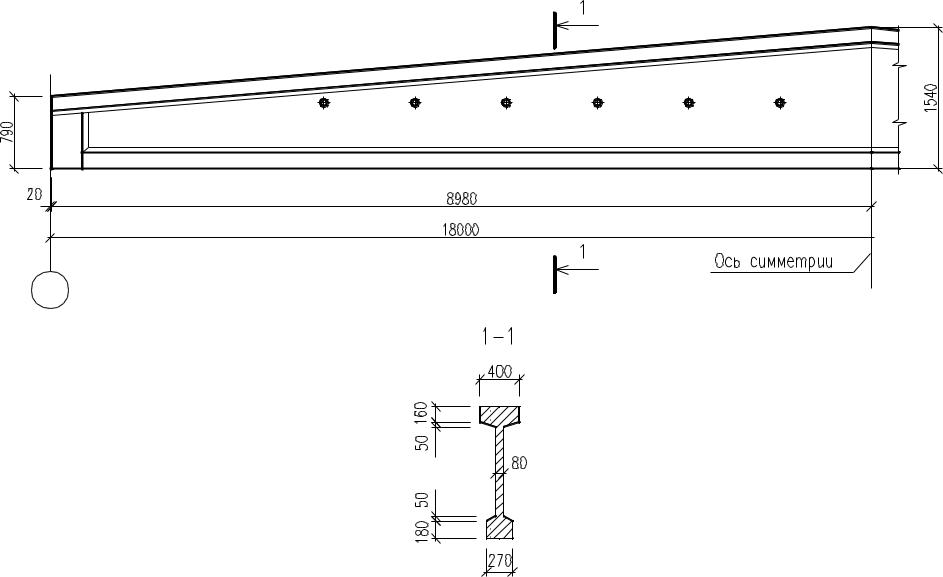

Рис. 5. Двухскатная балка.
