консолью; 3-3 - непосредственно под крановой консолью; 4-4 - на уровне обреза фундамента.
|
Fs |
|
|
Fs |
|
||||
Fw |
F |
|
|
|
F |
Fw |
|||
W |
|
|
|
|
|
|
|
|
|
|
|
|
|
Fmax |
Fmin |
|
|||
Fw |
|
|
|
Fh |
|
|
|
|
Fw |
|
|
|
|
|
|
|
|||
|
|
|
Fсв |
Fсв |
|||||
|
|
|
|
|
|||||
|
F1 |
|
|
|
F1 |
|
|||
w |
|
|
|
|
|
|
|
|
|
w
Fw |
F2 |
F2 |
Fw |
|
|
|
|

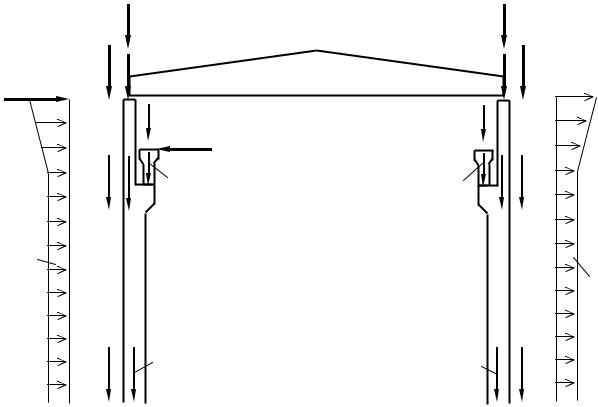

Рис. 15. Нагрузки на поперечную раму
1.5. Сочетание усилий
Расчет конструкций, в частности колонн поперечной рамы каркаса промздания, необходимо выполнять с учетом наиболее неблагоприятных сочетаний нагрузок или соответствующих им усилий.
Вкаждом конкретной рассматриваемом сечении рассчитываемой конструкции сочетания устанавливаются из анализа реальных вариантов одновременного действия различных нагрузок, с учетом возможности появления различных схем приложения временных нагрузок или при отсутствии некоторых из нагрузок.
Взависимости от учитываемого состава нагрузок следует различать:
51
а) Основные сочетания усилий: от действия постоянных длительных и кратковременных нагрузок;
в) Особые сочетаний усилий: от действия постоянных, длительных, кратковременных и одной из особых нагрузок.
Особое сочетание в курсовом проекте можно не рассматривать.
Усилия от временных нагрузок с двумя нормативными значениями (снеговая, крановая) следует включать в сочетания как длительные при учете пониженного нормативного значения и как кратковременные при учете полного нормативного значения.
При рассмотрении сочетаний усилий от нагрузок, включающих постоянные и не менее двух временных, расчетные значения усилий от временных нагрузок следует умножать на коэффициенты сочетаний:
-для определения значения полной длительно действующей нагрузки пониженные величины (длительной) временной нагрузки – ψ1 =0.95;
-для определения значения полной нагрузки величины временных нагрузок (кратковременных) – ψ2 =0.9.
При учете сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициенты ψ1 и ψ2 равны единице.
Результатом статического расчета поперечной рамы является таблица всех возможных сочетаний усилий в каждом сечении колонны с двумя значениями - длительным и полным.
2. РАСЧЕТ И КОНСТРУИРОВАНИЕ ВНЕЦЕНТРЕННО-СЖАТЫХ КОЛОНН
Колонны прямоугольного сечения рассчитываются на внецентренное сжатие. При расчете возможны два типа задач: первая - подбор сечения арматуры; вторая - проверка прочности железобетонного сечения с известным количеством арматуры. В настоящих методических указаниях будут
