Таблица 7. Характеристика стропильных двухскатных решетчатых балок и расход материалов.
Про |
Размеры сечения, |
Класс |
Масса, |
Объем |
|
Расход стали, кг |
|
||||
лет |
|
|
мм |
|
бет. |
т |
бет. м3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
высота |
|
Ши- |
|
|
|
Напрягаемая арматура |
Всего |
|||
|
|
|
|
рина |
|
|
|
|
|
|
|
|
На |
|
В |
|
|
|
А-IV |
К-7 |
Вр-II |
|
|
|
опо- |
|
сере- |
|
|
|
|
|
|
|
|
|
ре |
|
дине |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
890 |
|
1390 |
200 |
В35- |
4,7-5,4 |
1,9-2,2 |
107-277 |
53-159 |
54-144 |
179- |
|
|
|
|
|
В45 |
|
|
|
|
|
503 |
|
|
|
|
|
|
|
|
|
|
|
|
18 |
890 |
|
1640 |
240 |
В35- |
8,5-12,1 |
3,4-4,84 |
661-321 |
200-400 |
179-381 |
397- |
|
|
|
|
|
В55 |
|
|
|
|
|
1207 |
|
|
|
|
|
|
|
|
|
|
|
|
1.2.10. Подстропильные балки.
Для покрытий зданий со скатной и плоской кровлей при расстоянии между стропильными конструкциями 6 м и шаге колонн 12 м применяются надстропильные балки таврового сечения с полкой в растянутой зоне (рис. 8). Их используют в зданиях с мостовыми кранами и подвесным транспортом в районах с различной снеговой нагрузкой. На подстропильные балки опираются стропильные конструкции.
Очертание подстропильных балок трапециевидное, сечение в пролете тавровой формы с полкой внизу, на опоре - прямоугольное. По середине пролета с двух сторон балки имеются банкетки (стульчики) для опирания стропильных конструкций.
Возможные варианты напрягаемой арматуры: стержневая А-IV, А-V, Ат-V, Ат-VI; проволочная Вр-II, канаты К-7, K-I9.
Стенка и полка армируются сварными каркасами с продольными стержнями из стали класса А-III и поперечными из проволочной арматуры Вр-I. Опорные участки и зона анкеровки напрягаемой арматуры усиливаются дополнительно арматурой в виде сеток из проволоки Вр-I. Банкетки армируются по периметру сварными сетками. Верхняя зона банкеток для
27

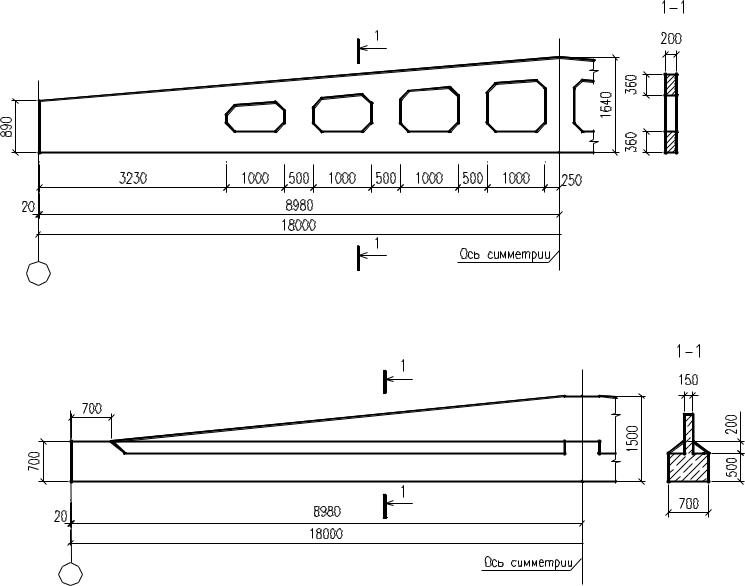

Рис. 7. Двухскатная решетчатая балка.
Рис. 8. Подстропильная балка.
