Лабораторная работа №4 Тема: Определение предела прочности древесины при статическом изгибе
Цель работы: 1. Определить Rизг при данной W.
2. Найденную Rизг пересчитать на стандартную W.
I. Теоретическая часть
Предел прочности при статическом изгибе при данной влажности образца вычисляют по формуле:
, (7)
где: N – максимальная разрушающая нагрузка, кгс;
l – расстояние между опорами, см;
b и h – ширина и высота образца, см.

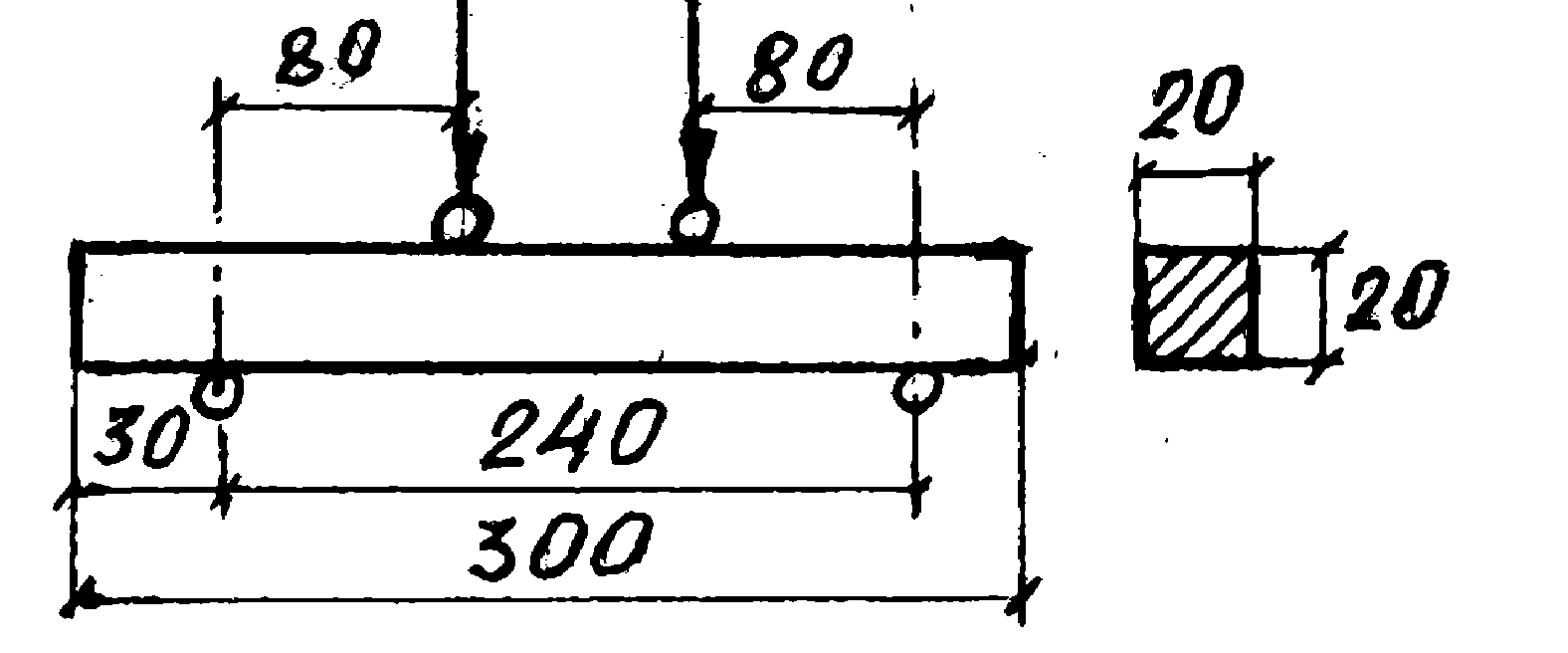

Испытание проводится на стандартных образцах без видимых пороков длиной 300 мм, сечением 20х20 мм при нагружении двумя симметричными нагрузками по схеме:
Рис. 5
Предел прочности образцов пересчитывают на влажность 12 % по формуле:
Rизг(12)=Rwизг[1+(W-12)] (8)
где: - поправочный коэффициент на влажность, равный 0,04 для всех пород;
W – влажность образца в момент испытания, %;
Rwизг – предел прочности при изгибе с влажностью W в момент испытания (кгс/см2).
Предел прочности образцов с влажностью, равной или больше предела гигроскопичности, пересчитывают на влажность 12 %.
Rизг(12)=Rwизг*К (9)
где: К – коэффициент пересчета, определяется по таблице 4 приложения 1.
II. Материалы и оборудование:
стандартные образцы древесины размером 20х20х300 мм;
штангенциркуль;
приспособление для испытания;
влагомер;
гидравлический пресс.
III. Методика выполнения работы:
определить влажность образцов влагомером;
на середине длины образца измерить с погрешностью не более 0,1 мм ширину в радиальном и высоту в тангентальном направлении;
испытания провести по схеме (рис.5);
определить предел прочности при изгибе по формуле (7).
предел прочности древесины при статическом изгибе вычислить как среднее арифметическое значение результатов испытания не менее трех образцов.
IV. Лабораторный журнал
№ |
Размеры сечения |
Разрушающая нагрузка N, кгс |
Влажность W, % |
Предел прочности | |||
b |
h |
R, |
Rизг(12), МПа | ||||
кгс/см2 |
МПа | ||||||
|
|
|
|
|
|
|
|
IV. Расчетная часть.
V. Заключение. Делается вывод о зависимости предела прочности при изгибе древесины от влажности дерева.
Лабораторная работа № 5 Тема: Пороки древесины
Цель: 1. Рассмотреть пороки древесины (раздаточный материал
2. Дать полное описание одного из них.
I. Теоретическая часть
Порок считают недостатком отдельных участков древесины, понижающие ее качество и ограничивающие возможность ее использования.
II. Материалы и оборудование
коллекция пороков древесины;
альбомы.
III. Методика выполнения работы
рассмотреть коллекцию пороков древесины;
зарисовать один из них;
описать данный порок (приложение 2).
