Страница 1

12.16.3. Замена втулок педалей

ОБЩИЕ СВЕДЕНИЯ

Педали сцепления и тормоза в разборном виде:

1 - ось педалей

2 - втулки оси

3 - оттяжная пружина педали сцепления

4 - оттяжная пружина педали тормоза

5 - стопорная скоба

6 - педаль тормоза

7 - дистанционная втулка

8 - педаль сцепления

Предупреждения

Если в педалях сцепления или тормоза имеется большой люфт, значит изношены втулки оси педалей и их надо заменить.

Если нужно, замените также сломанные или растянутые оттяжные пружины педалей.

ПОРЯДОК ВЫПОЛНЕНИЯ

Распечатать (с иллюстрациями) Распечатать (без иллюстраций)

1. Снимите стопорную скобу с пальца

2. Отсоедините наконечник троса от

3. Отсоедините оттяжную пружину

педали сцепления.

педали сцепления.

педали сцепления от кронштейна.

4. Снимите стопорную скобу с пальца 5. Выньте палец педали тормоза.

6. Отсоедините оттяжную пружину

педали тормоза.

педали тормоза от кронштейна.

7. Снимите стопорную скобу с оси

8. Вытяните ось педалей из

9. ...и снимите с оси педаль тормоза с

педалей.

кронштейна...

дистанционной втулкой.

Страница 2

10. Окончательно выньте ось из

11. Установите педали в обратном

кронштейна вместе с педалью

порядке, предварительно смазав

сцепления. Снимите педаль с оси и

трущиеся детали смазкой Литол-24 или

выньте втулки.

ЛСЦ-15.





Страница 1

12.16. Привод сцепления

12.16.1. Замена вилки и подшипника выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Распечатать (с иллюстрациями) Распечатать (без иллюстраций)

1. Снимите коробку передач (см. подраздел 12.2.).

2. Аккуратно подцепите отверткой

3. Отожмите отверткой и снимите

защитный чехол, выньте его из

концы пружины с лапок муфты

отверстия в картере и снимите с вилки

подшипника выключения сцепления.

выключения сцепления.



Порванный защитный чехол



обязательно замените.



4. Снимите подшипник выключения

5. Снимите пружину.

6. Отверните три болта крепления и

сцепления с направляющей втулки.



снимите направляющую втулку.

Подшипник выключения сцепления





закрытого типа и в процессе





эксплуатации не требует смазки.





7. Подцепите отверткой за выступ и

8. Выведите ось вилки из опорной

9. Выньте вилку включения сцепления,

снимите пластмассовую втулку вилки

втулки.

выведя ее рычаг из отверстия картера

выключения сцепления.



сцепления.

10. Установите вилку и подшипник выключения сцепления в обратном порядке с учетом следующего:

11. При установке вилки смажьте

12. Болты крепления направляющей

13. Установите концы пружины на

втулки вилки смазкой ШРУС-4.

втулки затяните моментом 5-6,5 Н·м (0,

лапках муфты, как показано на



5-0,65 кгс·м).

фотографии.

Страница 1

12.17.1. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Распечатать (с иллюстрациями) Распечатать (без иллюстраций)

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски.

2. Подцепите отверткой и снимите

3. Отверните гайку ступицы,

защитный колпак гайки ступицы.

предварительно расконтрив ее.

При отворачивании гайки ступицы автомобиль должен стоять на земле!

4. Поднимите и установите переднюю часть автомобиля на опоры. Отверните болты и снимите колесо.

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Н·м (6,5-9,5 кгс·м).

5. С помощью отвертки снимите

6. Выньте шплинт гайки крепления

7. Отверните гайку крепления шарового

упорную шайбу.

шарового шарнира рулевой тяги к

шарнира рулевой тяги.



поворотному рычагу.



8. С помощью съемника выпрессуйте

9. Отверните два болта и отсоедините

10. Оттяните поворотный кулак со

палец шарового шарнира рулевой тяги

шаровой шарнир рычага передней

стойкой...

из поворотного рычага стойки.

подвески от поворотного кулака.



11. ...и выньте шлицевой хвостовик

12. С помощью монтировки выдавите

Примечание 1

наружного шарнира из ступицы.

хвостовик внутреннего ШРУСа из

Если вы предполагаете снимать оба



коробки передач (см. примечание 1).

привода, после снятия одного из





приводов вставьте вместо него в





коробку передач технологическую





заглушку (например, старый





внутренний ШРУС) и только после





этого снимайте второй привод. В





противном случае полуосевые





шестерни дифференциала сместятся и

Страница 2

при сборке будет невозможно вставить ШРУСы.





Примечание 2

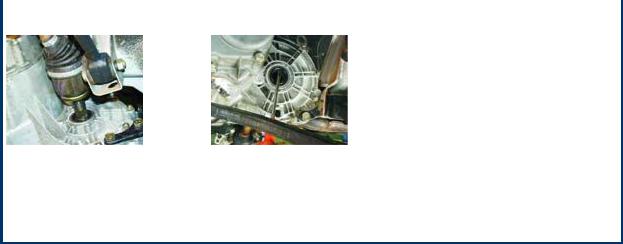

13. Снимите вал привода.

14. Для замены сальника внутреннего

Если во время эксплуатации были



шарнира (см. примечание 2) извлеките

замечены следы подтекания масла в



его с помощью отвертки из картера

местах подсоединения приводов



коробки и запрессуйте новый сальник

передних колес к коробке передач,



до упора рабочей кромкой внутрь

необходимо заменить сальники



коробки.

внутренних шарниров.

Страница 1

12.17.2. Замена ШРУСов

ОБЩИЕ СВЕДЕНИЯ

Примечание

Если во время эксплуатации при поворотах автомобиля в приводе колес слышны стуки, проверьте ШРУСы. Покачайте вал привода рукой. Если появился люфт или порваны грязезащитные чехлы ШРУС подлежит замене. Разбирать шарнир практически не имеет смысла: при порванном чехле попавшая в шарнир грязь уже привела в негодность детали ШРУСа. Нельзя заменять детали шарнира по отдельности.

ПОРЯДОК ВЫПОЛНЕНИЯ

Распечатать (с иллюстрациями) Распечатать (без иллюстраций)

1. Зажмите вал привода в тисках.

2. Снимите внутренний хомут

3. Снимите наружный хомут

внутреннего ШРУСа.

внутреннего ШРУСа.

4. Сдвиньте грязезащитный чехол по

5. С помощью выколотки сбейте

6. Снимите наружный хомут наружного

валу и выверните его наизнанку.

внутренний ШРУС с вала, прикладывая

шарнира.



усилие к обойме шарнира.



7. Снимите внутренний хомут

8. Сдвиньте грязезащитный чехол по

9. С помощью выколотки сбейте

наружного шарнира.

валу и выверните его наизнанку.

наружный ШРУС с вала, прикладывая





усилие к обойме шарнира.

Установите ШРУСы на вал в обратном порядке с учетом следующего:

Помните, что правый вал привода длиннее, чем левый.

Проверьте наличие смазки в новых ШРУСах. В наружных шарнирах должна быть заложена смазка ШРУС-4 в количестве 40 см3, а во внутренних – 80 см3. Если вам кажется, что ее мало, добавьте еще лишняя смазка не помешает.

Предупреждения

Устанавливая ШРУСы, следите за тем, чтобы в них не попала грязь.

Хомуты грязезащитных чехлов одноразовые: обязательно замените их при замене ШРУСов. Не устанавливайте хомуты другой конструкции.

Страница 2

10. На конце вала, где устанавливается

11. Чтобы выровнять давление воздуха

12. При установке чехла внутреннего

внутренний ШРУС, должна быть

внутри чехла и снаружи, отожмите

ШРУСа выдержите размер от торца

установлена пластмассовая заглушка.

отверткой его кромку.

носка ШРУСа до малой кромки





грязезащитного чехла, равный 210 мм.

13. Тщательно затяните хомуты с помощью специальных клещей.

Страница 1

12.17.3. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Распечатать (с иллюстрациями) Распечатать (без иллюстраций)

1. Установите привод передних колес в обратном порядке с учетом следующего:

2. Установите новое стопорное кольцо

3. Подсоединяя привод к коробке

корпуса внутреннего шарнира.

передач, вбейте его, несильно ударяя



молотком по валу вдоль его оси до

Всегда заменяйте стопорное кольцо

фиксации хвостовика внутреннего

корпуса внутреннего шарнира.

ШРУСа в полуосевой шестерне.



После окончания работ проверьте,



не повреждены ли грязезащитные



чехлы.

Страница 1

12.17. Привод передних колес

ОБЩИЕ СВЕДЕНИЯ

Привод передних колес:

1 - вал 2 - наружный шарнир равных угловых скоростей (ШРУС)

3 - внутренний шарнир равных угловых скоростей (ШРУС)

Предупреждение

При снятом приводе передних колес ни в коем случае нельзя нагружать переднюю подвеску (устанавливать автомобиль на передние колеса и перекатывать его). Это приведет к поломке подшипников ступиц.

Страница 1

Приложение 1. Основные данные для регулировок и контроля

Зазоры в приводе на холодном двигателе (18–20 °C), мм:

для впускных клапанов для выпускных клапанов

Минимальная частота вращения коленчатого вала, мин—1

Давление масла в смазочной системе двигателя при частоте вращения коленчатого вала 5600 мин и температуре масла 85 °C, кгс/см2

Минимальное давление в смазочной системе двигателя при 750—800 мин—1, кгс/см2

Температура жидкости в системе охлаждения прогретого двигателя при температуре воздуха 20—30 °C, при движении с полной нагрузкой со скоростью 80 км/ч, °C, не более

Уровень охлаждающей жидкости в расширительном бачке на холодном двигателе

0,2±0,05

0,35±0,05

750–800

4,5–6,5

0,8

95

на 25–30 мм выше метки "MIN"

Плотность охлаждающей жидкости (Тосол А-40) при 20 °C, г/см3

1,078–1,085

Зазор между электродами свечи зажигания, мм

0,7–0,8 (1,0-1,13) (Для



двигателя мод. 2111)

Начальный угол опережения зажигания до в.м.т., град



двигатель 2108

1±1

" 21083

4±1

Ход педали сцепления, мм:



при регулировке

125–135

в эксплуатации

125–160

Свободный ход педали тормоза при неработающем двигателе, мм

3–5

Минимально допустимая толщина накладок для колодок передних и задних тормозов, мм

1,5

Уровень жидкости в бачке гидравлического привода тормозов при снятой крышке

до метки "MAX"

Максимальный уклон на сухом твердом грунте, на котором автомобиль с полной нагрузкой



удерживается неограниченное время стояночным тормозом при перемещении рычага на 4–5

30

зубцов сектора, %



Свободный ход рулевого колеса в положении, соответствующем движению по прямой, град, не

5

более



Схождение передних колес под нагрузкой 320 кгс, мм

0±1

Развал передних колес под нагрузкой 320 кгс, град

0±30'

То же при замере между ободом и вертикалью, мм

0±3

Продольный угол наклона оси поворота колеса под нагрузкой 320 кгс

1°30'±30'

Давление в шинах, МПа (кгс/см2):



155/80 R13, 175/70 R13

0,19 (1,9)

165/70 R13

0,20 (2,0)
