6.6. Кровли

Крыша состоит из кровли и обрешетки.

Основным назначением кровли является защита от атмосферной влаги. Обрешетка служит для укладки и поддержки кровли, воспринимает нагрузки от собственного веса, кровли, давление ветра, веса снега и т.п. и передает их на стропильные конструкции. В строительстве применяется деревянные обрешетки. Деревянные обрешетки устраиваются из бруса или досок, уложенных с зазорами или в виде двойных сплошных настилов ( рис. 6.14).

а) б) в)

Рис. 6.14. Виды деревянных обрешеток: а – из брусков; б – разряженная из досок; в – сплошная дощатая

Выбор обрешетки зависит от типа кровли. Разреженные обрешетки пригодны под кровли, собираемые из отдельных достаточно жестких и прочных плиток или листов черепицы, волнистых асбестоцементных листов. Сплошные обрешетки применяются при рулонных кровлях, плоских асбестоцементных плитках. Комбинированные двухслойные основы устраиваются только под рубероидные и толевые кровли.

Для кровель применяются различные материалы: сталь, асбестоцемент, пластмассы, дерево и изделия из них. Выбор материала кровли определяется главным образом экономическими соображениями, а также противопожарными и архитектурными требованиями.

Деревянные кровли

Деревянные кровли изготавливаются из различных, отличающихся по размеру, форме и способу укладки кровельных изделий: щепы, дранки, гонта (деревянных плиток) и досок. Тесовые кровли делаются из теса – досок шириной 160-200 мм, толщиной 19-25 мм, остроганных с верхней (лицевой) стороны и имеющих по краям продольные желобки. Кровельный тес укладывается на обрешетку в два ряда (рис. 6.15).

а) б)

Рис. 6.15. Тесовая кровля: а – с укладкой досок вразбежку; б – с укладкой досок впритык

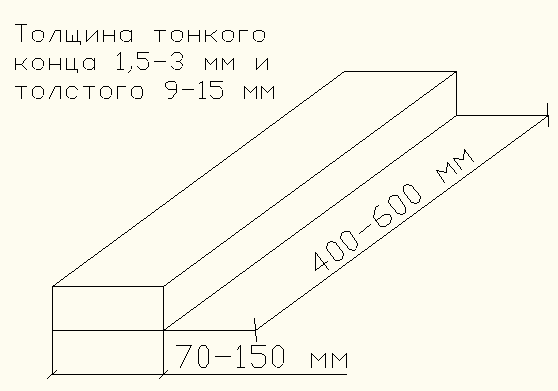

Гонтовые деревянные кровли устраивают из плиточек-дощечек (гонтин), имеющих прямоугольную в плане и клиновидную в продольном разрезе форму (рис. 6.16).

Рис. 6.16. Гонтин

Основой гонтовой кровли является обрешетка из брусков. Гонтины укладываются горизонтальными рядами тонкими концами наверх впритык друг к другу. Каждый горизонтальный ряд накрывает нижерасположенный на ½ или 1/3 длины гонтины, в итоге чего получается соответственно двух- или трехслойное покрытие. Для обеспечения защиты от протекания швы между стыкуемыми гонтинами в одном ряду должны перекрываться гонтинами вышележащего ряда. Конек и ребра обычно перекрываются двумя продольными досками. Уклон гонтовой кровли принимается 40-45°, поскольку кровля имеет большое количество неплотностей.

Кровли из рулонных материалов бывают толевые или рубероидные. Обрешеткой служит сплошной дощатый настил из неструганных досок. Полотнища толя укладываются насухо параллельно коньку, начиная снизу, со стороны карниза, с нахлесткой верхнего полотна на нижнее. В местах нахлесток полотна прибиваются к обрешетки толевыми гвоздями. Более надежное из условий водонепроницаемости стыкование полотнищ толя достигается, если применить деревянные треугольные рейки. Уклон толевой кровли может быть 8-10°.

Для более долговечных зданий толевые кровли устраиваются двухслойными и даже трехслойными. Обрешеткой служит двухслойный деревянный настил.

Рулонные рубероидные кровли чердачных покрытий имеют обычно уклоны от 10 до 30° и делаются двухслойными, а при меньших уклонах – трех- и даже четырехслойными. Обрешеткой под рулонную рубероидную кровлю может быть двойной деревянный настил или ж/б панель.
