4. ШРИФТЫ ЧЕРТЕЖНЫЕ (ГОСТ 2.304-81*)
Определения
Размер шрифта - величина, определенная высотой прописных букв в миллиметрах (измеряется перпендикулярно к основанию строки).
Высота строчных букв определяется из отношения их высоты (без отростков
) к размеру шрифта
, напри-
мер, =7/10
(черт.1 и 2).
Ширина буквы g – наибольшая ширина буквы, измеренная в соответствии с черт.1 и 2, определяется по отноше-
нию к размеру шрифта , например, g=6/10
, или по отношению к толщине линии шрифта
, например, g=6
.
Толщина линии шрифта - толщина, определяемая в зависимости от типа и высоты шрифта.

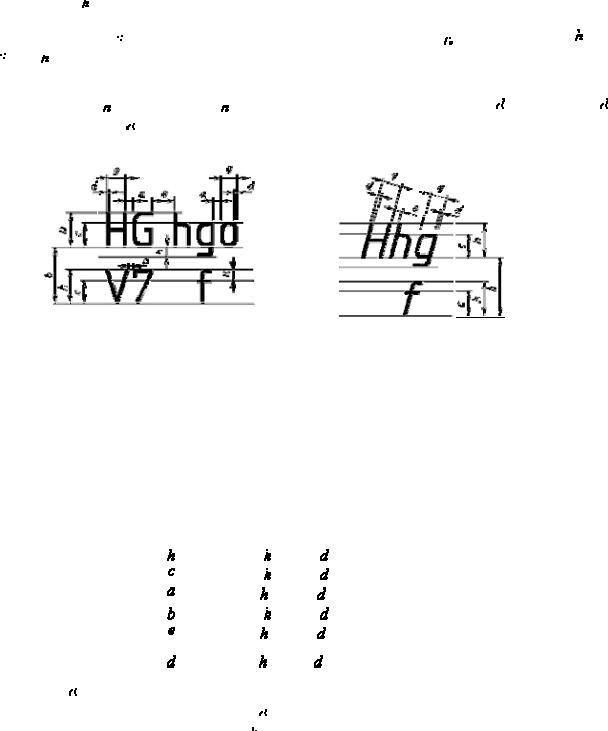

Черт.1 |
Черт.2 |
Типы и размеры шрифта
По ГОСТ существует два типа шрифта (А – толщина букв d=1/14h, Б – толщина букв d=1/10h).
В ДП (ДР) рекомендуется использовать тип А (без наклона или с наклоном 75° с параметрами, приведенными в табл.1), для заголовков рекомендуется использовать шрифт без наклона, а для примечаний, вспомогательных надписей и т.п. – любой шрифт.
Таблица 1
Параметры шрифта |
Обоз- |
Относительный размер |
|
|
Размеры, мм |
|
|
|||
|
начение |
|
|
|
|
|
|
|
|
|
Размер шрифта - |
|
|
|
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
высота прописных букв |
|
(14/14) |
14 |
|||||||
высота строчных букв |
|
(10/14) |
10 |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Расстояние между буквами |
|
(2/14) |
2 |
0,35 |
0,5 |
0,7 |
1,0 |
1 ,4 |
2,0 |
2,8 |
Минимальный шаг строк |
|
(22/14) |
22 |
4,0 |
5,5 |
8,0 |
11,0 |
16,0 |
22,0 |
31,0 |
Минимальное расстояние |
|
(6/14) |
6 |
1,1 |
1 ,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
между словами |
|
|
|
|
|
|
|
|
|
|
Толщина линий шрифта |
|
(1/14) |
|
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
Примечания: |
|
|
|
|
|
|
|
|
|
|
1. Расстояние между буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), может быть уменьшено наполовину, т. е. на толщину
линии шрифта.
2. Минимальным расстоянием между словами , разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.
Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
9

5. ЛИНИИ (ГОСТ 2.303-68*)
Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства.
Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл.1. Примеры применения линий показаны на черт.1-9.

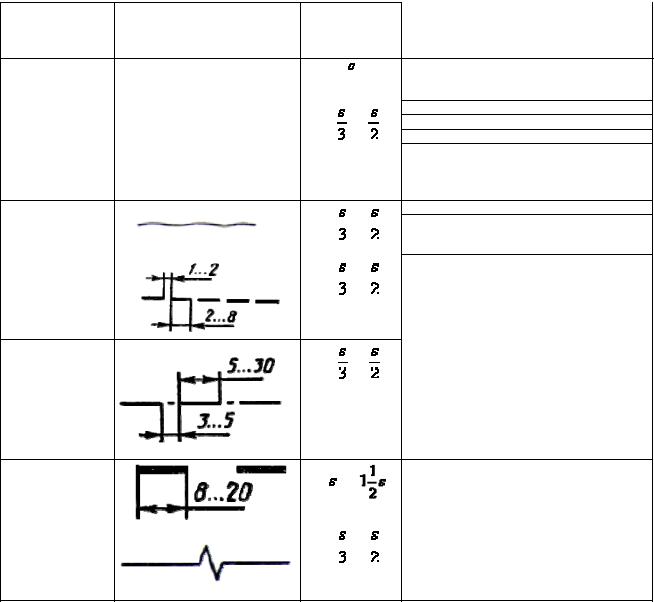

Таблица 1
Толщина линии Наименование Начертание по отношению к Основное назначение
толщине основной линии
1. Сплошная тол- |
__________________ |
|
|
стая основная |
|
|
|
|
|
|
|
2. Сплошная тон- |
___________________ |
|
|
кая |
от до |
||
|
|
|
|
3. |
Сплошная вол- |
|
|
|
|
|
|
нистая |
от |
|
до |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. |
Штриховая |
от |
|
до |
|
|
|
|
|
|
|
|
|||
|
|
|
|
||||
|
|
|
|
|
|
|
|
5. Штрихпунктир- |
|
ная тонкая |
от до |
7. |
Разомкнутая |
от |
до |
||||
|
|
||||||
|
|
|
|
|
|
|
|
8. |
Сплошная тон- |
|
|
|
|
|
|
кая с изломами |
от |
|
до |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
Линии видимого контура Линии контура сечения (вынесенного и входящего в состав разреза)
Линии размерные и выносные Линии штриховки Линии-выноски
Полки линий-выносок и подчеркивание надписей Линии ограничения выносных элементов
на видах, разрезах и сечениях Линии обрыва
Линии paзгpaничeния вида и разреза
Линии невидимого контура
Линии осевые и центровые
Линии сечений
Длинные линии обрыва
10

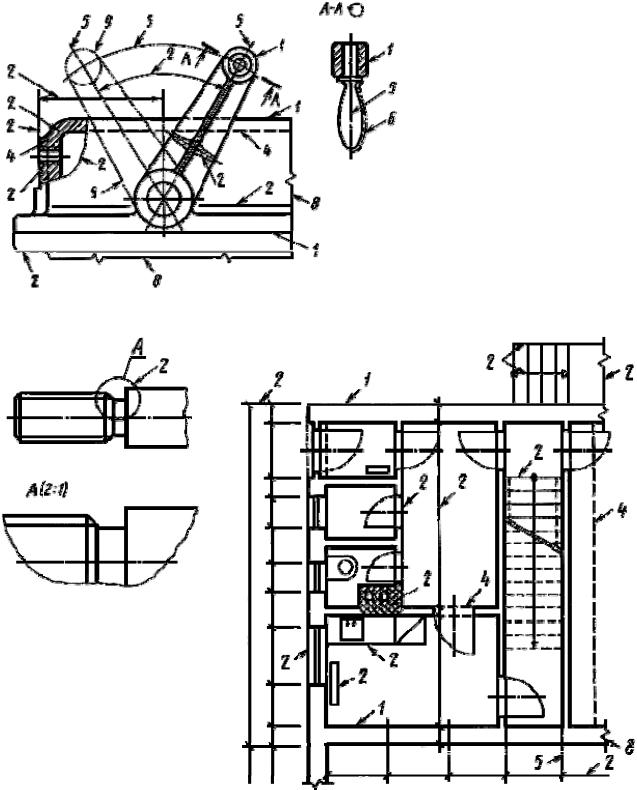

Черт.1
Черт.2
Черт.3
Примечание. Номера позиций на черт.1-3 соответствуют номерам пунктов табл.1.
В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт.3).
11

Толщина сплошной основной линии должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. При выполнении чертежей в программе AutoCAD (с
учетом их распечатки на плоттере) рекомендуется применять толщину основных линий 0,7 мм, размерных и тонких – 0,25…0,35 мм.
Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должны соответствовать указанным в табл.2.
|
|
|
|
|
Таблица 2 |
|
Формат чертежа |
Наименьшая толщина линий в мм, |
Наименьшее расстояние между |
|
|||
|
выполненных |
линиями в мм, выполненными |
|
|||
|
в туши |
|
в карандаше |
в туши |
в карандаше |
|
|
|
|
|
|
|
|
С размером большей стороны 841 |
|
|
0,3 |
0,8 |
1,0 |
|
мм и более |
|
|
|
|
|
|
С размером большей стороны ме- |
0,2 |
0,3 |
|
0,8 |
|
|
нее 841 мм |
|
|
|
|
|
|
Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения. Штрихи в линии должны быть приблизительно одинаковой длины. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

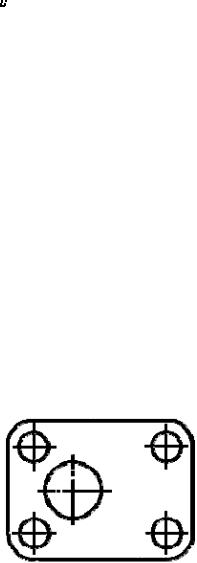

Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт.4).
Черт.4
12
