.pdfОбщие рекомендации:
1)Не пытайтесь сделать сразу сложную и вычурную вещь – начните с простой модели.
2)Хорошо обдумайте и нарисуйте то, что вы предполагаете сделать.
3)Наметьте на рисунке все предполагаемые размеры
4)При сквозной разрезке выдвигайте лезвие полностью и держите его под возможно малым углом к разрезаемой поверхности. Старайтесь прорезать всѐ толщину заготовки за один рез.
5)Меняйте лезвия ножа при минимальной затуплености, иначе оно будет не резать, а рвать пену, оставляя неровные края.
Весь процесс работы рассматривается на примере изготовления простого длинного меча.
Его параметры: длина клинка 75 см, длинна рукояти 12 см, размах гарды 16 см, в самой широкой части (у гарды) клинок будет иметь ширину 5,5 см, и сужаться к концу до 4 см.
Материалы:
1)Полоса ПП30/10 и 2 полосы ПП60/4 7 см шириной.
2)Стеклопластиковый прут 10х10 мм длиной 1 метр со скругленными торцами.
3)50-100 мл эластичного резинового клея. (Момент, Нейрит, 88)
4)Кусок мягкой прочной кожи толщиной 1 мм, размерами 5х10 см.
5)Кусок толстостенной пластиковой трубы 20 мм диаметром (для изготовления рукояти)
6)2 шурупа-самореза по металлу 12 мм длиной 2,5 мм толщиной.
7)Рулон тканевой изоленты
8)2 куска толстой (3-5 мм) кожи размерами 1х12 см
9)Лента из кожи, длинной 80 см, шириной 2 см.
10)Банка Natural Latex (200 ml)
11)Акриловая краска чѐрного цвета (15-20 мл)
12)Акриловая краска цвета «Сталь» (5-10 мл)
13)Акриловая краска цвета «Бронза» (5-10 мл)
14)Банка Finish Cover (100 ml)
Инструменты:
1)Качественный канцелярский или макетный нож с хорошей фиксацией лезвия.
2)Пачка качественных лезвий к ножу
3)Длинная стальная линейка (1 метр).
4)Короткая линейка (30 см).
5)Тонкий маркер.
6)2-3 кисти с тонким и мягким синтетическим ворсом.
7)Наждачная бумага с размером зерна 150.
8)Пилка по металлу
9)Электродрель и свѐрла по металлу 2 мм и 8 мм.
10)Строительный фен
11)Тонкая крестовая отвѐртка
Рабочее место:
1)Большая (1,5х1 метр) рабочая поверхность, прикрытая фанерой или ДВП (на ней будет производиться сквозная разрезка).
2)Рабочее место должно быть в хорошо проветриваемом помещении – мы будем работать с клеем на органических растворителях, пары которых здоровья не прибавляют.
Этап 1.
Готовим инструменты и материалы и приступаем к первому этапу – изготовлению заготовок на клинок, гарду и яблоко.
Начинаем с клинка.
Для начала тщательно зачищаем наждачной бумагой все полосы пены с обеих сторон.
После этого размечаем прут сердечника. От предполагаемого кончика отступаем 72,5 см, делаем отметку, отступаем 2,5 см, делаем ещѐ 1 отметку, и через 12 см – ещѐ одну.
Размечаем на полосе ПП30/10 место для размещения прута. Первая отметка в 3 см от края полосы (там будет кончик клинка)
Укладываем прут посредине полосы и обводим его маркером
Вырезаем по получившейся разметке паз для прута
Примеряем прут в получившийся паз
Намазываем боковые плоскости прута и паз изнутри клеем и даѐм чѐть подсохнуть. Потом наносим на прут второй слой клея и приклеиваем его внутрь паза.

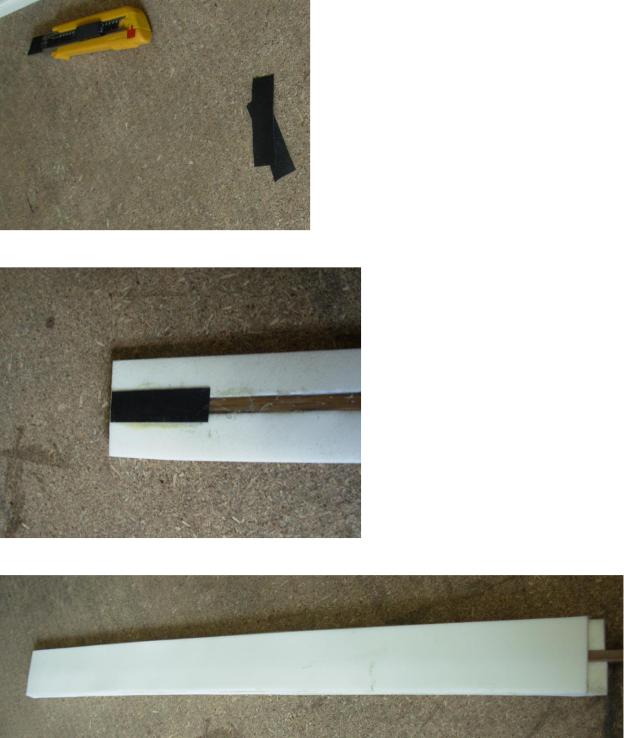

Берѐм имеющийся у нас кусок кожи и разрезаем его на 2 полоски, размерами 2,5х10 см.
Приклеиваем их с двух сторон поверх конца прута так, чтобы край кожи был вровень с краем полосы
Даѐм чуть подсохнуть и, тщательно промазываем клеем полосы склеиваем их
Оставляем на 10-15 минут, периодически прижимая руками пытающиеся изогнуться полосы. Как только клей схватится так, что они перестанут двигаться друг относительно друга, ставим под пресс.
Принимаемся за изготовление гарды и яблока.
Вырезаем из эпп30/10 3 кругляша 6 см диаметром и три полосы размерами 3х15 см. Размечаем так, как показано на картинке (разметка под паз 1 см шириной)
Обрезаем по разметке, склеиваем и ставим под пресс
Этап 2
Через сутки, когда клей точно полностью высох, добываем из-под пресса заготовку клинка. Отступаем от края на 0,5 см, делаем отметку перпендикулярно краю
И обрезаем по ней
Срез
Отмеряем от свежеобрезанного края 75 см, размечаем
Обрезаем
Размечаем центр заготовки по пруту
Отмеряем от него в обе стороны на конце клинка по 2,25 см
А в основании по 2,75 см
Соединяем отметки между собой
Меняем лезвие в ноже на новое и обрезаем с помощью длинной линейки точно по разметка, стараясь одним резом прорезать заготовку насквозь и удерживать лезвие ножа перпендикулярно поверхности заготовки.
Размечаем кончик клинка согласно схеме
Обрезаем
Убираем все угла с помощью наждачной бумаги
