Конденсатор кв- 150
Конденсаторы
предназначены для сжижения газообразного
хладагента в холодильных установках.
Конденсаторы – сварные цилиндрические аппараты с приваренными к корпусу трубными решётками, в которых развальцованы стальные теплообменные трубы, имеющие продольное проволочное приварное оребрение. В межтрубное пространство поступает газообразный аммиак, в трубное пространство – охлаждающая вода. На конденсаторе установлен открытый водораспределительный бак с перегородками. К верхней части обечайки приварены кронштейны для опоры настила площадки обслуживания.
Давление, МПа
В межтрубном пространстве:
рабочее, не более 1,8
испытания на прочность 2,4
В трубном пространстве:
атмосферное.

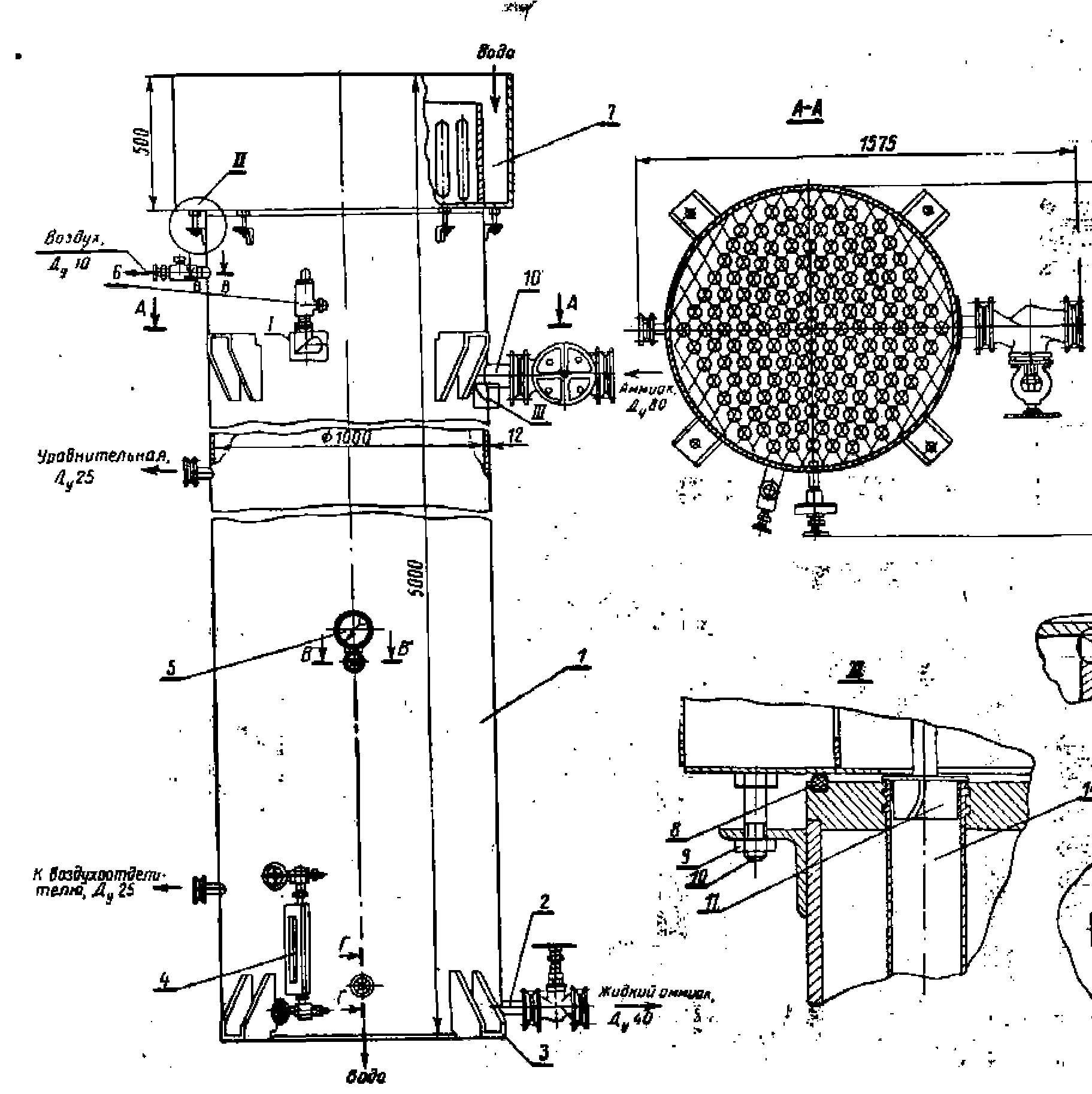

Рис. Конденсатор типа КВ
-
Промежуточный сосуд спа- 600
Применяются в аммиачных холодильных машинах двух – и трёхступенчатого сжатия. Предназначены для промежуточного охлаждения паров аммиака, нагнетаемых из цилиндров низкого давления компрессора в цилиндры высокого давления за счёт барботажа их через слой жидкого аммиака (сосуды ПС) и двойного барботажа (сосуды СП). В сосудах также происходит переохлаждение жидкого аммиака, направляемого к испарителю. Сосуды – вертикальные сварные цилиндрические. В нижней части сосуда расположен змеевик, который укреплён на стойках, приваренных к днищу. В сосуды встроены конусные отбойники для предотвращения уноса капель жидкости, образующихся при барботаже, в ступень высокого давления.
Давление, МПа
рабочее, не более 1,8
испытания на прочность 2,4
масса, кг: 540 (СП600).
Рис. Общий вид промсосуда СП600
-
Отделитель жидкости ож- 200
Отделители жидкости предназначены для отделения паров хладагента от частиц жидкого хладагента, уносимых из испарительной системы холодильных машин.
Отделители жидкости могут быть использованы в качестве питающих сосудов в системах распределения жидкого хладагента по испарительным аппаратам.
Хладагенты: R717 (в аппаратах типов ОЖГ и ОЖВ); R290 и R717 (в аппаратах типа ОЖ).
Отделители жидкости – вертикальные аппараты с приваренными эллиптическими днищами. Отделение пара от частиц ждикости происходит в результате резкого изменения скорости и направления движения хладагента.
В отделителях типа ОЖ предусмотрены змеевики с жидким хладагентом для подогрева застывшего масла.
Давление, МПа
В аппаратах типов ОЖВ, ОЖГ и ОЖ:
рабочее, не более 1,6
испытания на прочность 2,1
В змеевиках аппаратов типа ОЖ:
рабочее, не более 2
испытания на прочность 2,7.
Рис. Отделитель жидкости ОЖ-350
-
Ресивер дренажный 2,5рд
Дренажные ресиверы предназначены для сбора и отделения жидкого аммиака в насосно-циркуляционных испарительных системах холодильных установок.
Ресиверы типа РД - горизонтальные, типа РДВ – вертикальные.
Ресиверы – цилиндрические сосуды с указателем уровня, манометром, предохранительным клапаном и вентилями.
Давление, МПа
В аппаратах типов РД:
рабочее, не более 1,8
испытания на прочность 2,4
В аппаратах типов РДВ:
рабочее, не более 1,6
испытания
на прочность 2,1
Рис. Общий вид дренажного ресивера типа РД
