ТЭЦ Лекция_7

2.2.2. Лекция 7

7.1. Символический метод расчета

1. Символический метод расчета основан на использовании комплексных напряжений и токов. Он разбивается на три этапа:

а) Переход от мгновенных к комплексным напряжениям и токам. Представление схемы в символической форме.

б) Расчет нужных комплексных напряжений и токов.

в) Обратный переход от комплексных к мгновенным напряжениям и токам.

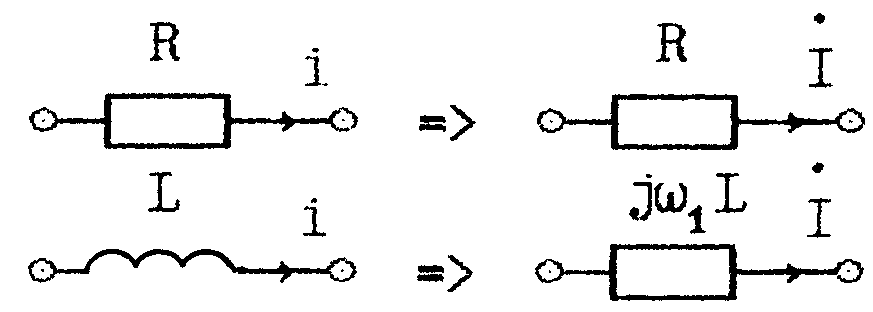

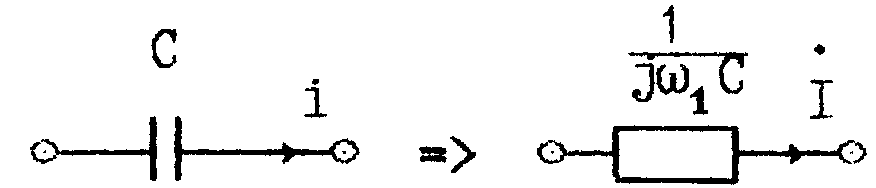

2. Первый этап - переход u => , i =>

3. Второй этап - расчет ,

4. Третий этап - переход

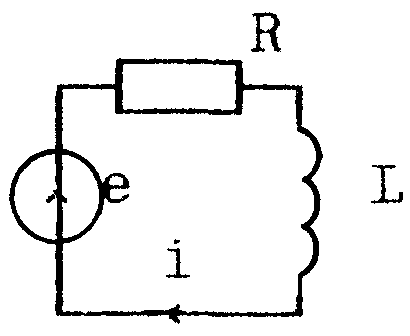

5. Пример использования

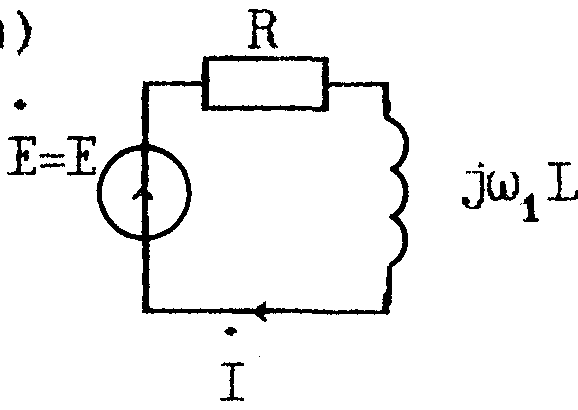

а)

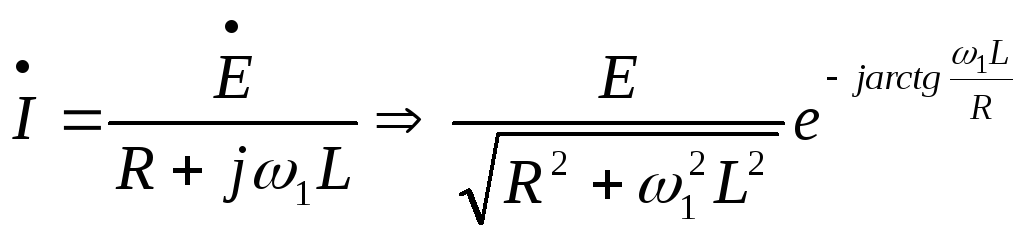

б)

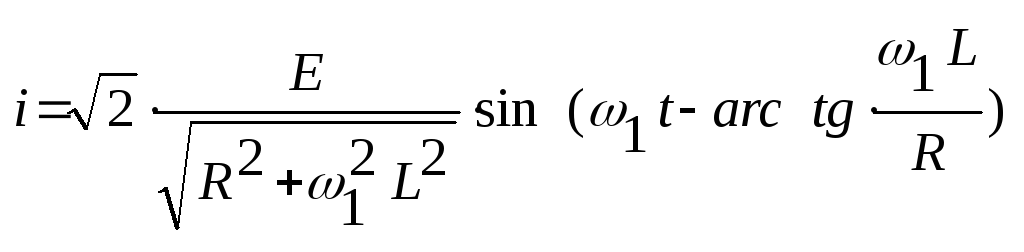

в)

7.2. Простейшие цепи гармонического тока

1. Комплексное сопротивление участка

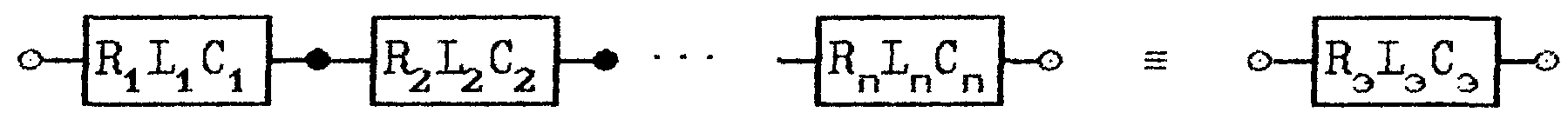

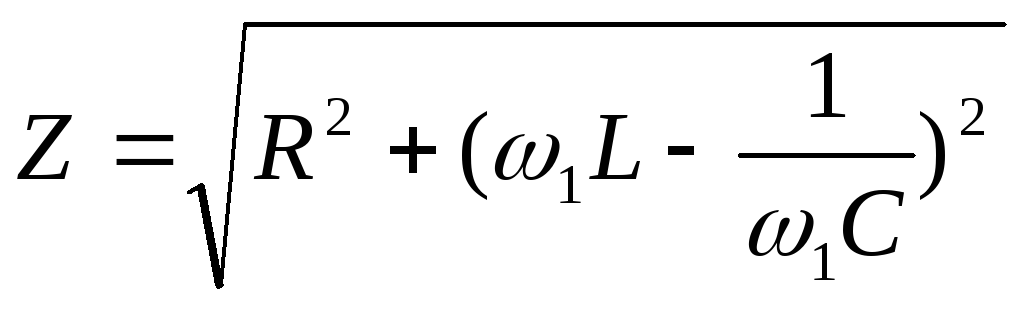

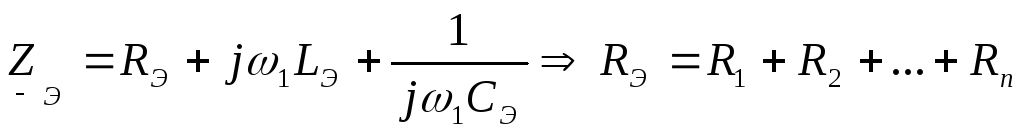

2. Последовательное соединение участков цепи

,

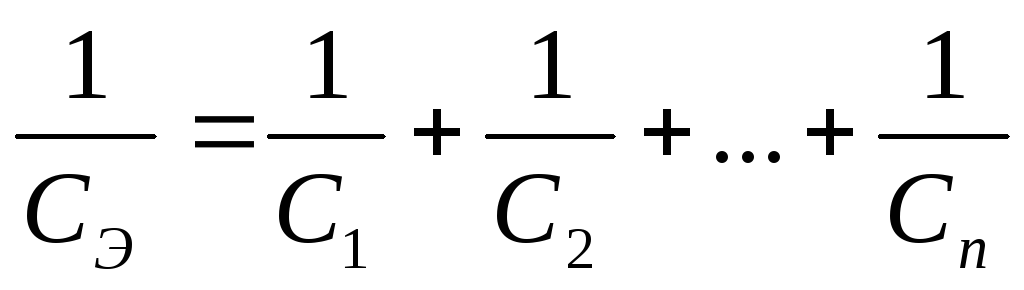

При последовательном соединении элементов складываются: сопротивления, индуктивности и обратные емкости.

3. Комплексная проводимость участка

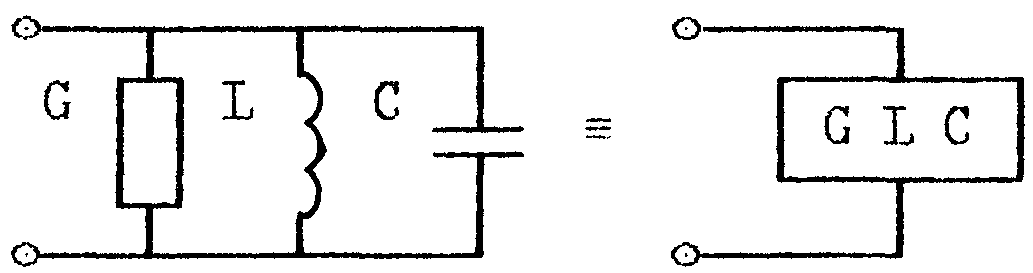

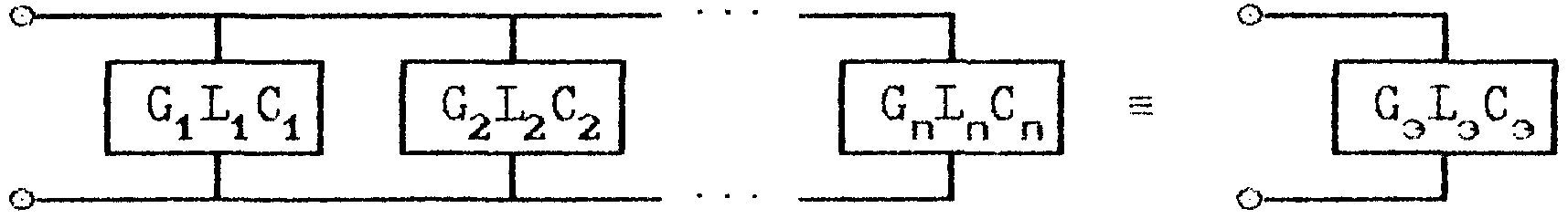

4. Параллельное соединение участков

При параллельном соединении элементов складываются проводимости, емкости и обратные индуктивности.

7.3. Комплексные сопротивление и проводимость

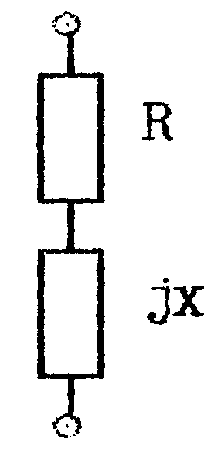

1. Комплексное сопротивление

,

R - активное сопротивление (вещественная часть), х - реактивное сопротивление (мнимая часть без j), Z - полное сопротивление (модуль), ( - сдвиг фаз между напряжением и током (аргумент)

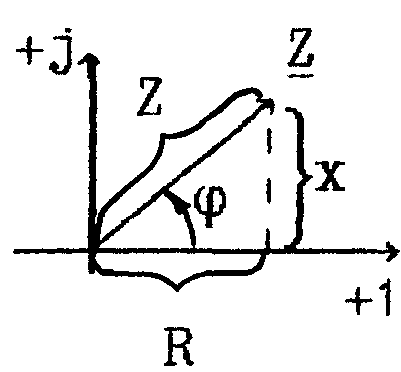

2. Треугольник сопротивлений

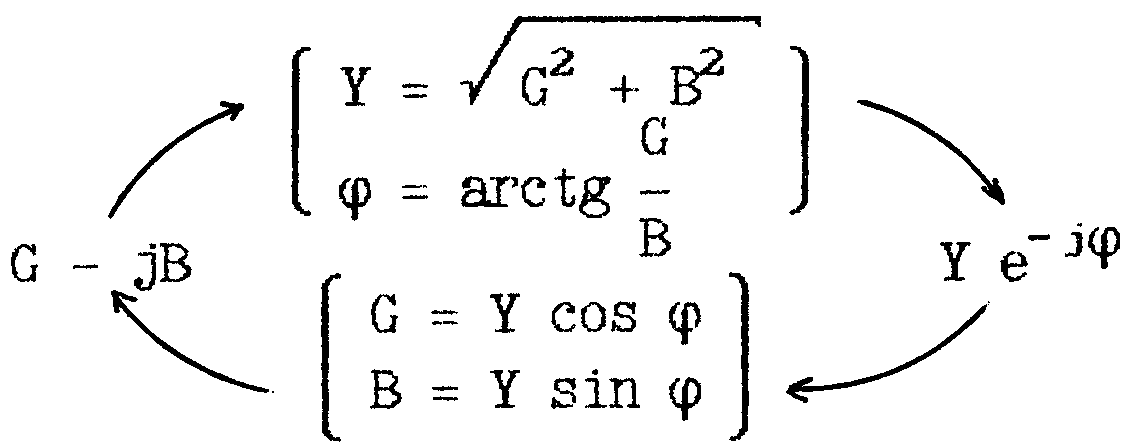

3. Комплексная проводимость

,

G - активная проводимость (вещественная часть Y), В - реактивное проводимость (взятая без – j мнимая часть ), Y - полная проводимость (модуль),  - сдвиг фаз между напряжением и током (аргумент с обратным знаком).

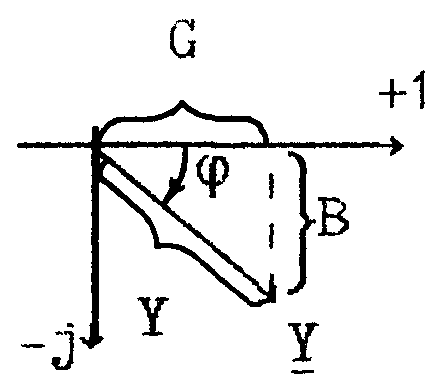

4. Треугольник проводимостей
