2 Построение гранной поверхности

Второй 3D моделью будет куб. Аналогично предыдущей поверхности входим в 2D черчение и строим квадрат (100х100) со скошенным ребром (33х33). Заштрихуем его (ОК).

Рис (стр 5)

Затем перейдём в режим 3D профиль. Выбрав команду выталкивания и выбрав профиль, в параметрах (Р), в разделе «операция» укажем длину вектора (100) ОК, (рис).

Чтобы построить цилиндрическую проточку по наклонной грани необходимо: выбрать грань (пиктограмма ), выбираем верхнюю и на ней (ПК) мыши (начертить 3D профиль). Появилось окно Уравнение активной рабочей плоскости. Снова заходим в 2D черчение, строим узел и окружность R20, штрихуем её (рисунок 8).

Рисунок 8 – Штриховка окружности

Следующей операцией необходимо задать узлы, относительно которых будем выталкивать построенную окружность, для этого: Зайдём в Построение , где выберем 3D узел (пиктограмма ) из появившихся опций курсор подведём к пиктограмме(дополнительные возможности) и выбрав пиктограмму(построение 3D узла в 3D вершине) указать на вершину 1 (ОК) и 2 (ОК) (рисунок 9).

Рисунок 9 - Построение 3D узла в 3D вершине

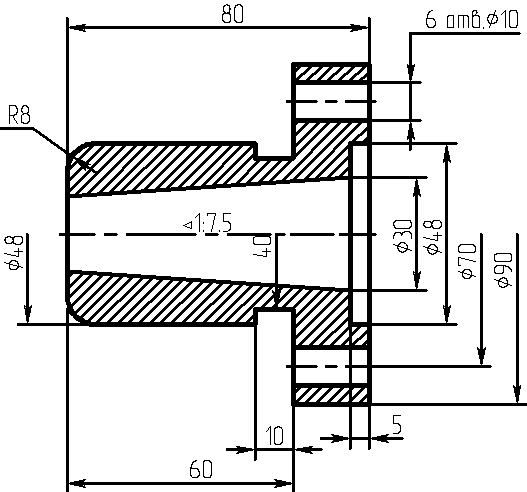

Операция выталкивания ,производим аналогично поверхности вращения. Для этого выбрать окружность и узлы 1, 2 (ОК), а затем совершить булевую операцию, т.е. построенный цилиндр вычесть из поверхности куба (смотри страницу ).
