Рисунок 6.1. – Пример выполнения фрагмента плана, разреза и фасада двухэтажного дома.

Занятие 7. Построение поперечного разреза малоэтажного здания.

Цель занятия: ознакомление с последовательностью разработки архитектурного поперечного разреза малоэтажного здания.

22

Наружные стены имеют привязку внутренней грани стены – 120 мм при кирпичных стенах и железобетонных плитах перекрытия. Среднюю внутреннюю несущую стену привязывают к разбивочной оси по центру стены. «Нулевым уровнем» является пол перекрытия первого этажа. Уровень пола второго этажа наносят на отметке 2,8м. На отметке 5,7м – верх чердачного перекрытия, так как слой утеплителя (150-200мм) увеличивает его толщину. Плоскости перекрытия имеют толщину 300мм. Этот размер складывается из высоты плит перекрытия (220мм) и конструкции пола, ориентировочно заданной в 80мм.

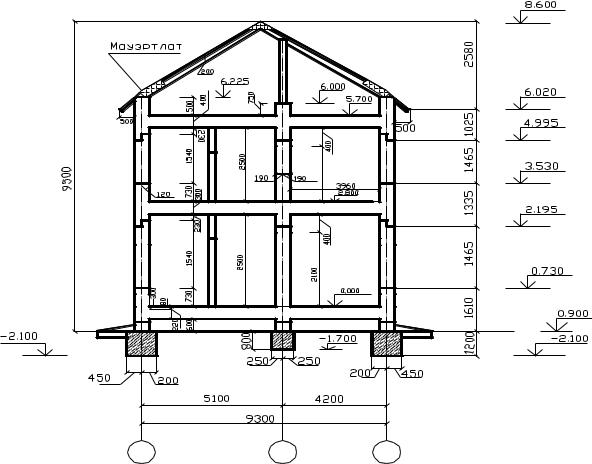

Рисунок 7. 1. - Поперечный разрез малоэтажного здания.

Уровень планировочной отметки земли должен быть ниже «нулевой» отметки на 60, 90 или 120 см. Глубина заложения фундаментных конструкций для строительства в средней климатической зоне может быть назначена в 1,2м под наружные стены, а под внутренние – 0,8м. Ширину фундаментных конструкций назнача-

23

ют конструктивно. Она должна на 50-100мм выступать за внешние габариты стены.

Уровень низа окна должен быть выше пола на 70-80см, чтобы было удобно расположить под окном мебель. Верх проёма окна определяет несущая перемычка над ним. Высота перемычки 220мм, толщина растворного шва 10мм. Таким образом, верх оконного проёма ниже плоскости потолка на 230мм. Наружную перемычку оконного проёма располагают ниже внутренней несущей перемычки на 75мм (65мм кирпич + 10 шов раствора = 75мм), создавая четверть, защищающую оконную раму от внешних воздействий. Конструкции покрытия (стропила) опирают на «мауэрлаты» наружных стен, поднятых с целью удобства эксплуатации на 500мм выше чердачного перекрытия. По средней стене устанавливают стойки, поддерживающие прогоны конька. Стойки врубают в лежень, уложенный по внутренней стене, поднятой выше плоскости чердачного перекрытия на 250-300мм, что диктуется условиями эксплуатации.

Угол наклона стропил назначают в 30° (например, для ши-

ферной кровли). Высоту стропил назначают в 180-200мм, по ним укладывают обрешётку (40-50мм) с шагом 250-300мм и проводят двойную линию кровли, условной толщиной 2-3мм. Свес крыши для отвода воды от наружной поверхности стены должен быть в пределах 500мм. Свес оформлен за счёт удлинения стропил «кобылками». Отметки высот устанавливают как с наружной стороны (планировочная отметка земли, оконные проёмы, отметки карниза и конька), так и внутри разреза (отметки перекрытий и оконных проёмов).

Занятие № 8. Построение лестницы.

Цель занятия: ознакомление с вариантами лестниц и их габаритами, правилами построения.

Задание 8. Приведите названия лестниц по числу маршей в пределах этажа и укажите основные элементы лестниц.

24

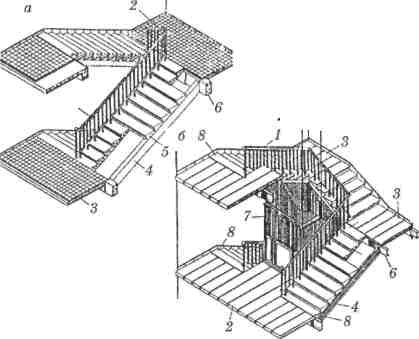

Рисунок 8.1. – Варианты лестниц с нумерацией элементов.

Внутриквартирные лестницы допускается делать довольно крутыми с размерами проступи в 23см и подступёнка – 20см. Минимальная ширина марша 90см, такой же ширины должны быть лестничные площадки. Для сокращения длины прибегают к устройству забежных ступеней. Выбор размещения лестницы диктуется конкретными условиями планировки. Если ступени устраиваются по верху наклонной балки, то такие балки называются косоурами. При врезании ступеней в тело наклонной балки такие балки называются тетивами. Подступёнок зажимается между верхней и нижней проступью и скрепляется с косоуром шурупами. В боковых гранях тетивы прорезают щели для опирания проступей и установки подступёнков. Проступи крепят к тетивам потайными шурупами, ввинчивая их с внешней стороны тетивы. Конструкция площадок состоит из настила (чаще из шпунтированных досок), уложенного поверх открытых балок. Снизу балки подшивают или оставляют открытыми.

25

Рисунок 8.2. – Варианты лестниц.

Расчёт количества ступеней в лестничном марше.

При высоте этажа (от пола до пола) в 2,8м количество подъёмов в одномаршевой лестнице будет 280: 20 = 14 подъёмов. Тогда проступей (считая, что верхняя проступь совпадает с плоскостью лестничной площадки) получается 14-1=13 проступей. Длина лестничного марша составит 23х13=299см. к длине марша следует прибавить два размера глубины лестничной площадки (2х90см), что составит 299+180=479см. Таким образом, габариты одномаршевой лестницы будут ограничены площадью 90х479см.

26

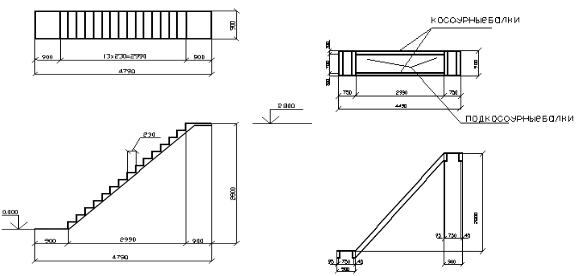

Рисунок 8.3.-Построение лестницы.

Для двухмаршевой лестницы в многоэтажных зданиях уклон лестничного марша принимают 1:2 или 1:1,75. В соответствии с уклоном марша принимают размеры ступеней: проступь 300мм, подступёнок 140мм. Ширину одного лестничного марша принимают не менее 1050мм. Тогда ширина лестничной клетки составит 1050+100+1050=2200 (100-зазор между лестничными маршами для пропуска пожарных рукавов). Глубина лестничной площадки должна быть не меньше ширины марша.

Занятие № 9. Основные конструктивные части зданий и сооружений.

Цель занятия: ознакомление с основными конструктивными частями зданий и сооружений.

Фундамент – нижняя подземная часть здания, воспринимающая нагрузку от его веса и передающую эту нагрузку на грунт. Стены – вертикальные части, ограждающие помещение от внешнего пространства (наружные стены) и внутри здания (внутренние стены). Перекрытия – конструкции, разделяющие здание по высоте на этажи. Крыша – верхняя часть здания, защищающая его внутреннее пространство от атмосферного воздействия. Лестницы состоят из маршей и площадок. Отсек, в котором расположены эти элементы, называют лестничной клеткой.

28

9.5 9.6

Рисунок 9. 2. – Конструктивные элементы зданий.

Ответы к заданиям.

Задание 1. Древнегреческие ордеры: а - дорический, б - ионический, в - коринфский; 1 - карниз, 2 - фриз, 3 - архитрав, 4 - капитель, 5 - ствол, 6 - база.

Задание 2.1 Постройки разных архитектурных стилей России. Рисунки: 2.1 храм базиликального типа в славяно – византийском стиле; 2.2 русско – византийский храм (владимирская архитектурная школа); 2.3 московский ренессанс; 2.4 крестово - купольный храм (Северный Кавказ) в славяно – византийском стиле; 2.5 московское барокко; 2.6 классицизм; 2.7 ампир (Большой театр в г. Москве, архитектор О.И.Бове, 1821 – 1824); 2.8 конструктивизм; 2.9 эклектика; 2.10 модерн; 2.11 неовизантийская стилистика; 2.12 неоклассицизм; 2.13 русско – византийский ретроспективизм (храм Христа – Спа-

рококо (фрагмент главного фасада Зимнего дворца в Санкт - Петербурге. Архитектор В.В.Растрелли. 1754 – 1764гг.).

Задание 2.2 Символизм, рационализм, брутализм.

29

Задание 3. 1-цоколь, 2-кордон, 3-верхний(главный) карниз, 4- промежуточный карниз, 5-подоконный пояс, 6-сандрик, 7-оконный проём, 8-простеной рядовой, 9-простенок угловой, 10-перемычка, 11-ниша, 12-обрез стены, 13-раскреповка, 14-пилястры, 15полуколонна (пилястра), 16-контрфорс, 17-парапет, 18 – фронтон, 19 – горизонтальный карниз фронтона, 20 – дверной проём.

Задание 4. Объёмно – планировочные (иначе композиционные) системы: а-коридорная, б – анфиладная протяжённая, в – анфиладная центрическая, г – зальная, д – секционная, е – комбинированная, ж – зальная. Объёмно-планировочные решения жилых зданий: а-одноквартирных, б-блокированных, в-секционных, г- коридорных, д-галерейных.

Задание 8. а - двухмаршевая, б – трёхмаршевая; 1-ограждание, 2-этажная площадка, 3-междуэтажная площадка, 4-косоур, 5- ступень, 6-площадочная балка, 7-лифт, 8-фризовые ступени.

Задание 9.

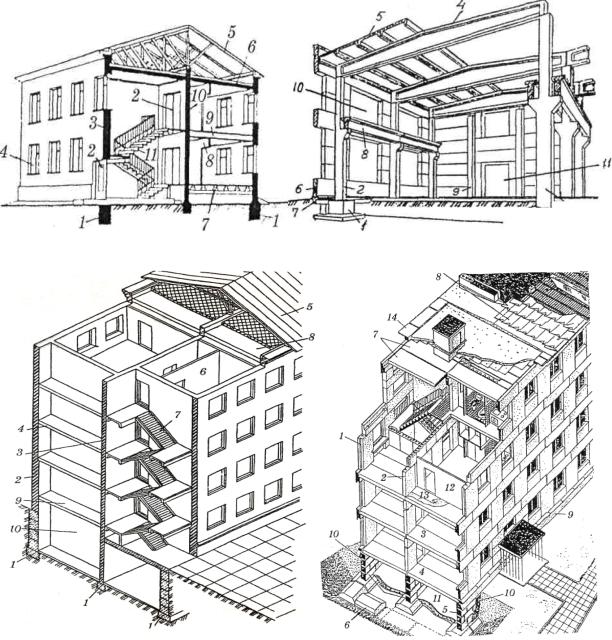

9.11-фундаменты, 2-двери, 3-наружная стена, 4-окно. 5- чердачная крыша, 6-чердачное перекрытие, 7-пол по лагам и кирпичным столбикам, 8-перегородки, 9-междуэтажные перекрытия, 10-внутренняя стена, 11-лестница.

9.21-фундаменты стаканного типа, 2-наружные колонны каркаса, 3-внутренние колонны каркаса, 4-двускатная балка (ригель) покрытия, 5-ребристые железобетонные плиты покрытия, 6- самонесущая стена, 7-фундаментные балки, 8-подкрановые балки, 9- колонны торцевой стены (фахверковые колонны), 10-окна, 11двери.

9.31 –фундамент, 2 – наружная стена, 3 – внутренняя стена, 4 – междуэтажное перекрытие, 5 – крыша, 6 – перегородка, 7 – лестница, 8 – чердачное перекрытие, 9 -надподвальное перекрытие, 10 – подвал.

9.41–наружная несущая стена, 2–внутренняя несущая стена, 3–междуэтажное перекрытие, 4–надподвальное перекрытие, 5- стена подвала, 6-плита фундамента, 7-плита покрытия, 8- совмещёная крыша, 9-цоколь, 10-гидроизоляция, 11-пол по грунту, 12-перегородка,13-пол, 14-крыша.

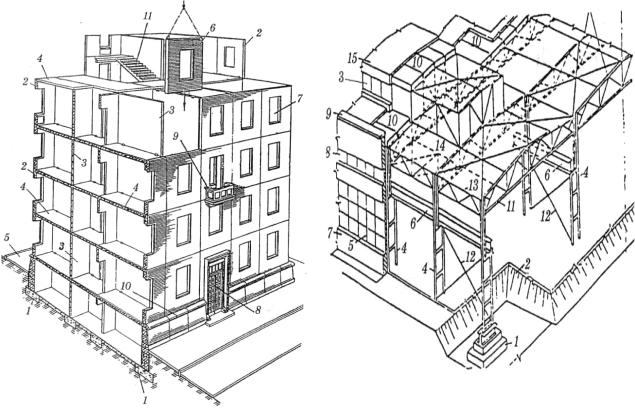

9.51-фундаментная плита, 2-наружная стеновая панель, 3- внутренняя стеновая панель, 4-панель перекрытия, 5-отмостка, 6-

30

наружная панель в процессе монтажа, 7-окно, 8-наружная дверь, 9- балкон, 10-цоколь, 11-лестница.

9.6 1-фундамент, 2-грунт, 3-фонарь, 4-колонна, 5-оконный проём, 6-подкрановая балка, 7-наружная стена, 8-оконный проём 2 яруса, 9-парапет, 10 и 11-ограждающая и несущая конструкция покрытия, 12-вертикальные связи между колоннами, 13вертикальные связи между фермами, 14горизонтальные связи по нижним поясам стропильных ферм, 15-крыша.

Вопросы для самоконтроля.

1.Назвать и охарактеризовать античные ордеры. Перечислить их основные элементы.

2.Перечислить архитектурные стили России.

3.Перечислить признаки архитектурных стилей России: славяно – византийского, русско – византийского, ренес-

санса, барокко, рококо, классицизма, ампира, эклектики, модерна, конструктивизма, неоклассицизма, рационализма, брутализма.

4.Дать определение приёмам и средствам архитектурной композиции (тектоники, симметрии и асимметрии, контраста и нюанса, ритма, пропорций, масштаба и масштабности, цвета, фактуры).

5.Перечислить вертикальные и горизонтальные членения стены, архитектурные формы здания. Какие элементы формируют облик здания и повышают его выразительность?

6.Для каких зданий применяются следующие композиционные системы: коридорная, анфиладная, центрическая, зальная, секционная, смешанная?

7.Дать определение функциональной схеме. Что подразумевается под термином «условие взаимосвязи помещений»? Как отражено это условие на функциональной схеме? Как понять, соответствует ли планировка квартиры её функциональной схеме?

8.Дать определение понятий: план, разрез, фасад. Какие графические изображения наносят и что необходимо указывать а) на плане; б) на разрезе; в) на фасаде?

10.Дать определение понятий: координационная ось, привязка. Что такое «нулевой уровень»?

11.Где располагается мнимая горизонтальная секущая плоскость при выполнении плана здания? Где и как обозначаются площади помещений на плане здания?
