nachertalka

Тема: Принадлежность точки и линии плоскости и поверхности Поверхности призмы принадлежит точка …

B

Тема: Пересечение прямой с плоскостью и пересечение двух плоскостей Видимость двух пересекающихся плоскостей правильно определена на рисунке …

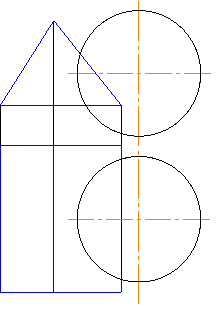

Тема: Пересечение поверхностей Заданные на чертеже сфера и призма пересекаются по …

двум окружностям

Тема: Параллельность на чертеже Две параллельные плоскости изображены на рисунке …

Тема: Перпендикулярность на чертеже Прямой угол проецируется в натуральную величину на горизонтальную плоскость проекций, если одна его сторона является ___, а другая сторона не перпендикулярна этой плоскости проекций.

горизонталью

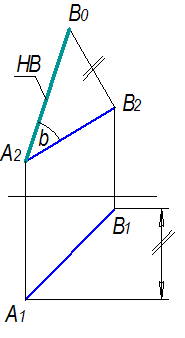

Тема: Способ прямоугольного треугольника Способом прямоугольного треугольника найден(-а, -о) …

натуральная величина отрезка прямой АВ

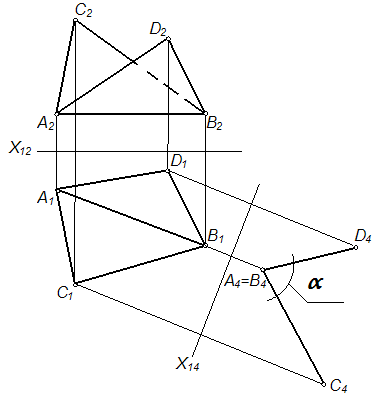

Тема: Применение способов преобразования чертежа к решению задач Способом замены плоскостей проекций на чертеже определена(-о) …

натуральная величина двугранного угла

Тема: Способы преобразования чертежа Натуральная величина отрезка прямой АВ найдена способом …

замены плоскостей проекций

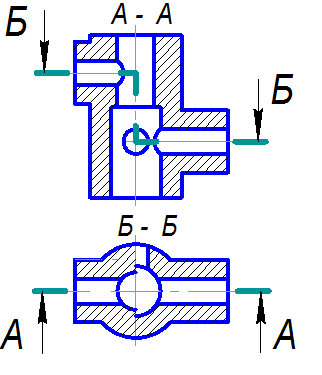

Тема: Разрезы Изображение, обозначенное на чертеже буквами А-А, называется ___ разрезом.

фронтальным

Тема: Виды Дополнительный вид – это проекция предмета на ___ плоскость проекций.

дополнительную

Тема: Сечения Правильно выполнено сечение на рисунке …

Тема: Дополнительный вид, местный вид, выносной элемент Небольшие уклон и конусность разрешается изображать на чертеже …

с увеличением

Тема: Основные понятия аксонометрии Дан установочный ортогональный чертеж точки А. Построен аксонометрический чертеж точки А. С помощью обозначения А' отмечена …

аксонометрическая проекция точки А

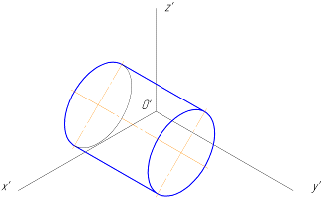

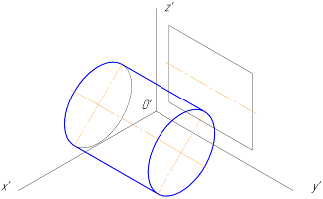

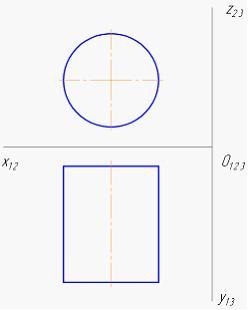

Тема: Аксонометрия геометрических объектов При построении вторичной проекции цилиндра использована его …

ортогональная профильная проекция

Тема: Стандартные аксонометрические проекции Аксонометрические оси косоугольной горизонтальной изометрии и соответствующие им показатели искажения изображены на рисунке …

Тема: Изображение окружности в аксонометрии При построении косоугольной фронтальной аксонометрии окружности большая и малая оси эллипса, изображающего эту окружность, расположены под углом …

90

Тема: Прямоугольный чертеж точки на две и три плоскости проекций Линии, соединяющие проекции точек на двухкартинном комплексном чертеже, называются линиями …

связи

Тема: Чертеж прямой линии, чертеж плоскости Горизонтальная плоскость уровня показана на рисунке …

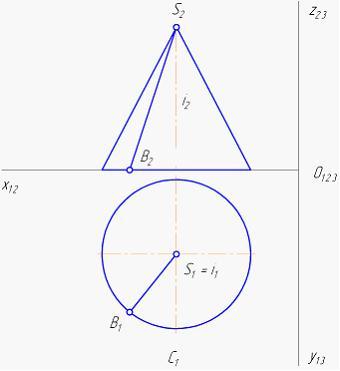

Тема: Чертеж многогранника. Чертеж поверхности вращения Геометрическим элементом, вращением отрезка вокруг которого получена поверхность прямого кругового конуса, является …

			прямая i
			обратимости
			ширина – 12 мм, высота – 8 мм, длина – 60 мм

Тема: Условное изображение и обозначение резьбы по ГОСТ 2.311-68 Левая резьба обозначается как …

			LH
			Lh
			L
			lh

Тема: Обозначение и изображение резьбового соединения на чертеже Болтовое соединение используют для соединения …

двух относительно тонких деталей

Тема: Основные требования к оформлению рабочих чертежей деталей На детали, полученные ___, допускается не выполнять чертежи.

сваркой

Эскиз детали выполняется …

с натуры  и чертежа общего вида

Тема: Сборочные чертежи. Понятие чертежа общего вида Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее изготовления и контроля, называется …

сборочным чертежом

Тема: Спецификация. Чтение и деталирование сборочных чертежей Спецификация сопровождается основной надписью, выполненной по форме …

2 на первом листе и 2а на последующих листах

Тема: Форматы. Масштабы ГОСТ 2.302-68 предусмотрен масштаб …

1:25

Тема: Виды изделий и конструкторских документов Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними, – это …

схема

Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях ГОСТ 2.304  предусматривает шрифт с наклоном около …

75°

Тема: Нанесение размеров При указании размера диаметра перед размерным числом наносят знак …



Тема: Образование и задание кривых линий и поверхностей Кривую линию можно рассматривать как множество последовательных положений движущейся …

точки

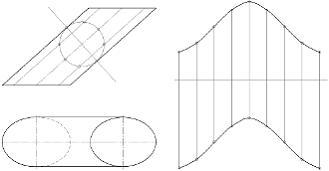

Тема: Развертки поверхностей Способ построения развертки боковой поверхности наклонного цилиндра, показанный на рисунке, называется способом …

нормального сечения

Тема: Поверхности Поверхности Каталана относятся к классу поверхностей …

косых

Тема: Классификация плоских и пространственных кривых Кривая, являющаяся следом движущейся точки, которая равномерно удаляется от центра и при этом равномерно вращается вокруг него, называется …

спиралью Архимеда

Тема: Способ прямоугольного треугольника Натуральная величина отрезка прямой способом прямоугольного треугольника найдена на рисунке …

 ЗАДАНИЕ N 2 сообщить об ошибке Тема: Способы преобразования чертежа Способ замены плоскостей проекций заключается в том, что плоскость проекций заменяется на новую, которая по отношению к одной из основных плоскостей проекций …

перпендикулярна

Тема: Перпендикулярность на чертеже Прямая перпендикулярна плоскости, если ее горизонтальная проекция перпендикулярна горизонтальной проекции ___, а фронтальная проекция – фронтальной проекции фронтали этой плоскости.

горизонтали

Тема: Применение способов преобразования чертежа к решению задач На чертеже показано решение задачи «определить ___» способом замены плоскостей проекций.

расстояние между двумя параллельными прямыми

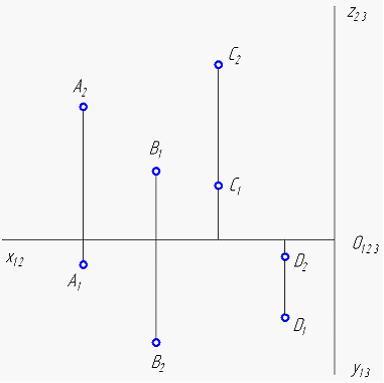

Тема: Прямоугольный чертеж точки на две и три плоскости проекций Проанализируйте ортогональный чертеж точек А, В, С, D. Во второй четверти пространства расположена точка …

С

Тема: Метод проекций, виды проецирования Для центрального проецирования не является инвариантным (неизменным) следующее свойство:

плоская фигура, параллельная плоскости проекций, проецируется в натуральную величину

Тема: Изображение окружности в аксонометрии Аксонометрической проекцией окружности в общем случае является эллипс. Для прямоугольной диметрии окружности, расположенной параллельно координатной плоскости xOy, величина малого диаметра эллипса равна ____ диаметра окружности.

0,35

Тема: Основные понятия аксонометрии Дан установочный ортогональный чертеж точки А. Построен аксонометрический чертеж точки А. С помощью обозначения А'₁ отмечена ___ Тема: Аксонометрия геометрических объектов При построении прямоугольной изометрии цилиндра, заданного на эпюре Монжа, допущена ошибка на чертеже …

Тема: Виды изделий и конструкторских документов Изделие – это любой предмет или набор предметов _____, подлежащих изготовлению на предприятии.

производства

Тема: Форматы. Масштабы Масштабом называют отношение линейных размеров изображения объекта на чертеже к _____ размерам объекта.

действительным

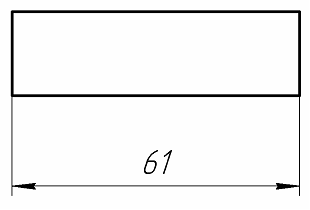

Тема: Нанесение размеров Размерное число правильно нанесено на рисунке …

Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях При больших площадях сечений допускается наносить обозначение (штриховку) …

			лишь у контура сечения

Тема: Принадлежность точки и линии плоскости и поверхности Плоскости (a || b) принадлежит прямая …

АВ

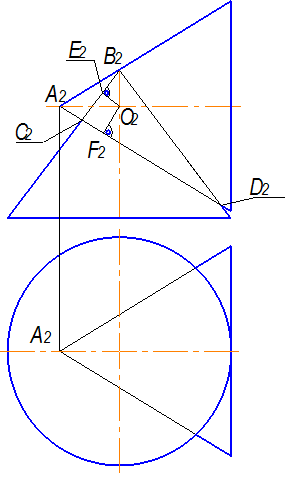

Тема: Пересечение поверхностей Максимальный радиус вспомогательной секущей сферы определяется расстоянием …

			О 2 D 2

Тема: Параллельность на чертеже Прямой l, изображенной на чертеже, параллельна прямая …

b

Тема: Эскизы деталей Знаки шероховатости на эскизах …

наносят всегда

 ЗАДАНИЕ N 22 сообщить об ошибке Тема: Основные требования к оформлению рабочих чертежей деталей Допускается не выпускать чертежи на детали, …

изготовленные из фасонного и сортового материалов без последующей обработки

Тема: Спецификация. Чтение и деталирование сборочных чертежей Спецификация сопровождается основной надписью, выполненной по форме …

2 на первом листе и 2а на последующих листах

Тема: Сборочные чертежи. Понятие чертежа общего вида На рисунке сборочной единицы упрощенно показано соединение …

шпилькой

Тема: Образование и задание кривых линий и поверхностей Точки кривой, в которых можно провести не одну, а две и более касательных или в которых изменяется направление движения точки или вращения касательной, называются точками …

особыми

Тема: Развертки поверхностей Развертка пирамиды показана на рисунке …
