.docxТема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях При больших площадях сечений допускается наносить обозначение (штриховку) …
|
лишь у контура сечения |
Тема: Форматы. Масштабы ГОСТ 2.302-68 предусмотрен масштаб …
|
1:25 |

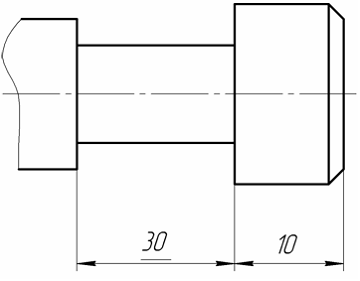

Тема: Нанесение размеров Размер элемента, изображенного с отступлением от масштаба изображения, правильно показан на рисунке …
|
|
Тема: Виды изделий и конструкторских документов Изделие – это любой предмет или набор предметов производства, подлежащих _____________ на предприятии.
|
изготовлению |
Тема: Пересечение прямой с плоскостью и пересечение двух плоскостей Задача «найти линию пересечения двух плоскостей» решена на рисунке …
|
|
Тема: Параллельность на чертеже Прямая a параллельна плоскости на рисунке …
|
|

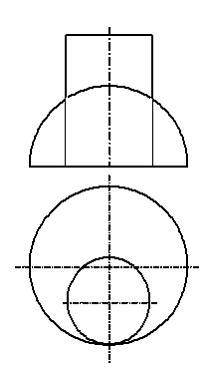

Тема: Пересечение поверхностей Линия пересечения заданных на чертеже цилиндра и сферы на горизонтальной плоскости проекций совпадет с …
|
проекцией цилиндра |
Тема: Принадлежность точки и линии плоскости и поверхности Поверхности пирамиды принадлежит точка …
|
M |
Тема: Дополнительный вид, местный вид, выносной элемент Небольшие уклон и конусность разрешается изображать на чертеже …
|
с увеличением |
Тема: Виды Согласно ГОСТ 2.305-68 виды, разрезы, сечения являются …
|
изображениями |
Тема: Сечения Правильно выполнено и обозначено сечение на рисунке …
|
|

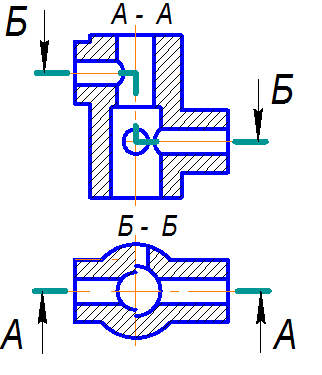

Тема: Разрезы Изображение, обозначенное на чертеже буквами А-А, называется ___ разрезом.
|
фронтальным |
Тема: Обозначение и изображение стандартных резьбовых деталей Винт с потайной головкой изображен на рисунке …
|
|
Тема: Неразъемные соединения Шов стыкового соединения, выполняемый дуговой ручной сваркой, изображен на рисунке …
|
|
Тема: Обозначение и изображение резьбового соединения на чертеже Резьбовое соединение изображено в соответствии с ГОСТ 2.311-68* на рисунке …
|
|
Тема: Разъемные соединения (кроме резьбовых) Для ограничения осевого перемещения деталей применяют …
|
шплинты |
Тема: Условное изображение и обозначение резьбы по ГОСТ 2.311-68 Трубная внутренняя коническая резьба обозначается как …
|
Rc |

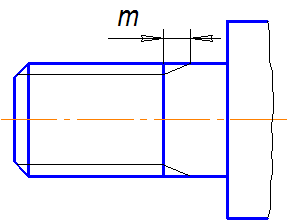

Тема: Основные параметры резьбы. Классификация резьб Указанный на чертеже параметр резьбы m называется ___ резьбы.
|
сбегом |
Тема: Основные требования к оформлению рабочих чертежей деталей Главный вид детали на рабочем чертеже должен быть выбран с учетом …
|
более полного представления о форме, размерах и технологии изготовления детали |
Тема: Сборочные чертежи. Понятие чертежа общего вида Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее изготовления и контроля, называется …
|
сборочным чертежом |
Тема: Эскизы деталей Эскиз детали является конструкторским документом _____ характера.
|
временного |
Тема: Спецификация. Чтение и деталирование сборочных чертежей Для изделий вспомогательного производства и единичного производства разового изготовления допускается совмещение спецификации со сборочным чертежом на листах …
|
любого формата |
Тема: Образование и задание кривых линий и поверхностей Цилиндрическая винтовая линия образуется при ___ движении точки.
|
вращательно-поступательном |
Тема: Развертки поверхностей На рисунке показана развертка …
|
усеченного прямого кругового конуса |
Тема: Поверхности Плоскость пересекает цилиндрическую поверхность по образующим, если она проходит ___ оси цилиндра.
|
параллельно |
Тема: Классификация плоских и пространственных кривых Пространственной кривой линией является …
|
винтовая |
||
|
|
|
|
|
|
|
|
|
|
|
|

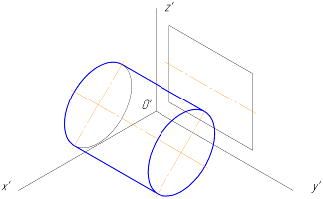

Тема: Аксонометрия геометрических объектов При построении вторичной проекции цилиндра использована его …
|
ортогональная профильная проекция |
Тема: Изображение окружности в аксонометрии Аксонометрической проекцией окружности в общем случае является эллипс. Для прямоугольной диметрии окружности, расположенной параллельно координатной плоскости, величина большого диаметра эллипса равна ____ диаметра окружности.
|
1,06 |
Тема: Основные понятия аксонометрии Классификация видов аксонометрии на изометрии, диметрии и триметрии осуществляется на основании информации о …
|
соотношении показателей искажения по трем координатным осям |
Тема: Стандартные аксонометрические проекции Аксонометрические оси точной прямоугольной диметрии и соответствующие им показатели искажения изображены на рисунке …
|
|
Тема: Чертеж прямой линии, чертеж плоскости Плоскость общего положения показана на рисунке …
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Тема: Метод проекций, виды проецирования При центральном проецировании проекции параллельных прямых в общем случае …
|
пересекаются |

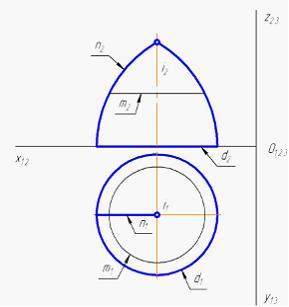

Тема: Чертеж многогранника. Чертеж поверхности вращения На рисунке показан двухкартинный комплексный чертеж поверхности вращения. Образующей данной поверхности является линия …
|
n |
||
|
|
|
|
|
|
|
|
|
|
|
|

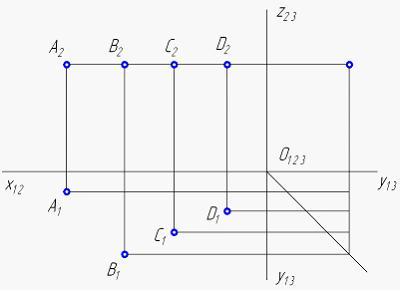

Тема: Прямоугольный чертеж точки на две и три плоскости проекций На данном чертеже профильная проекция построена для точки …
|
B |
||
|
|
|
|
|
|
|
|
|
|
|
|

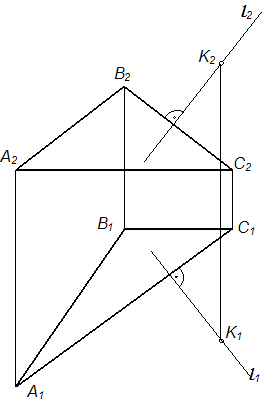

Тема: Перпендикулярность на чертеже Проекции перпендикуляра l, опущенного из точки К на плоскость Σ (АВС), правильно построены на рисунке …
|
|

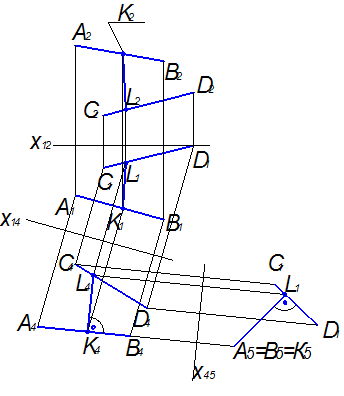

Тема: Применение способов преобразования чертежа к решению задач Расстояние между скрещивающимися прямыми определено способом …
|
замены плоскостей проекций |
Тема: Способ прямоугольного треугольника Угол α на чертеже – это угол наклона отрезка прямой СВ к плоскости проекций …
|
П2 |
||
|
|
|
|
|
|
|
|
|
|
|
|
Тема: Способы преобразования чертежа Натуральная величина отрезка прямой найдена способом замены плоскостей проекций на рисунке …
|
|
Тема: Основные требования к оформлению рабочих чертежей деталей Рабочим чертежом называется документ, содержащий изображение детали и другие данные, необходимые для ее …
|
изготовления и контроля |
Тема: Спецификация. Чтение и деталирование сборочных чертежей Спецификация – это документ, определяющий …
|
состав сборочной единицы, комплекса и комплекта |
Тема: Эскизы деталей Дефекты, неравномерность толщины стенок и ребер, несимметричность одинаковых элементов изделия на эскизах …
|
не показывают |
Тема: Сборочные чертежи. Понятие чертежа общего вида На сборочном чертеже типовые, покупные и другие широко применяемые изделия изображают …
|
внешними очертаниями |
Тема: Виды изделий и конструкторских документов Схема – документ, на котором показаны в виде _____ или обозначений составные части изделия и связи между ними.
|
условных изображений |
Тема: Форматы. Масштабы Стандартные форматы чертежных листов определяются размерами …
|
внешней рамки |
Тема: Нанесение размеров Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются …
|
справочными |
Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях Длина штриха разомкнутой линии составляет …
|
8...20 мм |

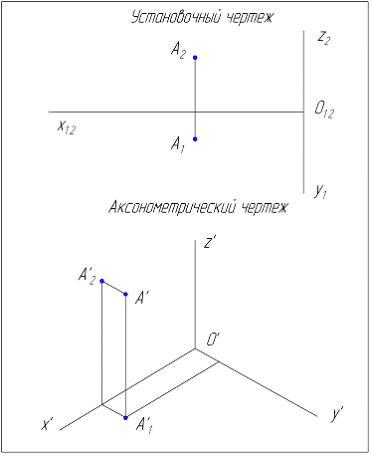

Тема: Основные понятия аксонометрии Дан установочный ортогональный чертеж точки А. Построен аксонометрический чертеж точки А. С помощью обозначения А'2 отмечена …
|
вторичная проекция точки А |
Тема: Аксонометрия геометрических объектов Выберите наиболее подходящий вид аксонометрии из перечисленных стандартных видов для фигуры, заданной на установочном чертеже.
|
косоугольная фронтальная диметрия |

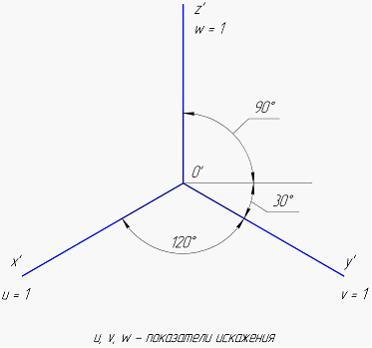

Тема: Стандартные аксонометрические проекции ГОСТ 2.317-69 ЕСКД рекомендует применять пять видов аксонометрии. На рисунке изображены оси и соответствующие им показатели искажения …
|
приведенной прямоугольной изометрии |
Аксонометрической проекцией окружности в общем случае является эллипс. Для прямоугольной изометрии окружности, расположенной параллельно координатной плоскости, величина большого диаметра эллипса равна ____ диаметра окружности.
|
1,22 |
Тема: Параллельность на чертеже Прямой l, изображенной на чертеже, параллельна прямая …
|
b |
Тема: Пересечение поверхностей При построении линии пересечения поверхностей способом секущих плоскостей вспомогательные плоскости выбирают так, чтобы при пересечении их с заданными поверхностями получались …
|
окружности или прямые |

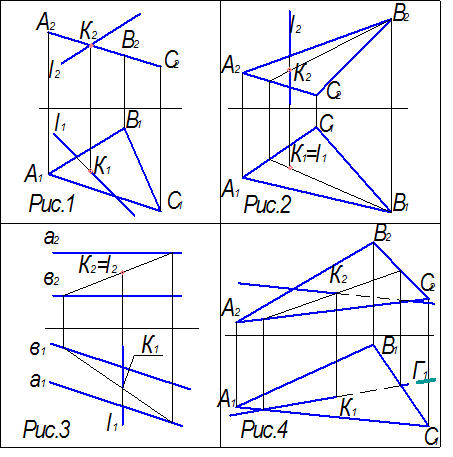

Тема: Пересечение прямой с плоскостью и пересечение двух плоскостей Пересечение прямой общего положения и плоскости общего положения проиллюстрировано на рисунке …
|
4 |
Тема: Принадлежность точки и линии плоскости и поверхности Поверхности сферы принадлежит точка …
|
L |

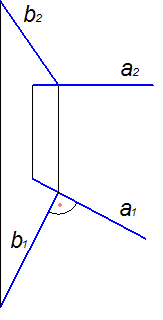

Тема: Перпендикулярность на чертеже Две прямые перпендикулярны на чертеже …
|
|
