nachertalka
.docxТема: Принадлежность точки и линии плоскости и поверхности Поверхности призмы принадлежит точка …
|
B |

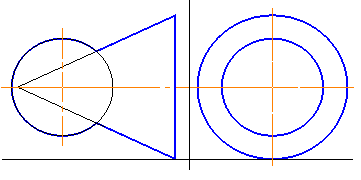

Тема: Пересечение поверхностей Заданные на чертеже конус и сфера пересекаются по …
|
окружности |
Тема: Обозначение и изображение резьбового соединения на чертеже В отверстие с трапецеидальной резьбой диаметром 32 и шагом 3 вворачивается стержень с резьбой …
|
Tr 32x3 |
Тема: Условное изображение и обозначение резьбы по ГОСТ 2.311-68 Условное изображение резьбы на стержне по ГОСТ 2.311-68* приведено на рисунке …
|
|
Тема: Основные параметры резьбы. Классификация резьб Указанный параметр резьбы называется …
|
наружным диаметром |
Тема: Разъемные соединения (кроме резьбовых) На рисунке изображено соединение ______ шпонкой.
|
сегментной |
Тема: Обозначение и изображение стандартных резьбовых деталей Изображенная гайка обозначается …
|
Гайка 2М20х1 ГОСТ 5915-70 |
Тема: Образование и задание кривых линий и поверхностей Метод задания кривой математическим уравнением называется …
|
аналитическим |
Тема: Развертки поверхностей Развертка цилиндрической винтовой линии представляет собой …
|
наклонную прямую линию |
Тема: Аксонометрия геометрических объектов Наиболее рациональный выбор системы координат для вычерчивания аксонометрии прямого кругового конуса показан на рисунке …
|
|
Тема: Стандартные аксонометрические проекции Принят стандарт (ГОСТ 2.317-69 ЕСКД) на аксонометрические проекции, который устанавливает _________ видов аксонометрии, положения осей и показатели искажения по ним.
|
5 |
Тема: Основные понятия аксонометрии Аксонометрическими осями называют …
|
проекции координатных осей на плоскость проекций |
Тема: Способ прямоугольного треугольника Угол наклона отрезка прямой АВ к плоскости проекций П1 – это угол …
|
a |
||
|
|
|
|
|
|
|
|
|
|
|
|
Тема: Перпендикулярность на чертеже Прямые, изображенные на чертеже, …
|
перпендикулярны |
Тема: Применение способов преобразования чертежа к решению задач На чертеже показано решение задачи «определить ___» способом замены плоскостей проекций.
|
расстояние от точки до плоскости |
Тема: Способы преобразования чертежа Чтобы преобразовать прямую общего положения в проецирующую прямую, нужно выполнить ___ замену(-ы) плоскостей проекций.
|
две |
Тема: Разрезы Для выявления формы внутреннего отверстия в детали выполнен(-о) …
|
местный разрез |

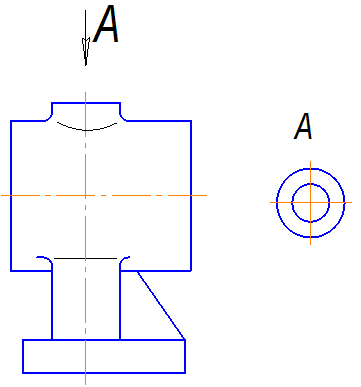

Тема: Дополнительный вид, местный вид, выносной элемент На чертеже буквой А обозначен вид …
|
местный |
Тема: Сечения Сечением называют изображение, полученное при мысленном рассечении предмета плоскостью. В сечении показывают то, что ____ секущей плоскости(-ью).
|
принадлежит |
Тема: Виды Вид сверху – это проекция на ___ плоскость проекций.
|
горизонтальную |
Тема: Виды изделий и конструкторских документов Изделие – это любой предмет или набор предметов _____, подлежащих изготовлению на предприятии.
|
производства |
Тема: Форматы. Масштабы Дополнительные (производные) форматы образуют увеличением _____ сторон основных форматов на величину, кратную их размерам.
|
коротких |
Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях Толщина сплошной толстой основной линии на чертеже составляет ___ мм.
|
0,5 ÷1,4 |
Тема: Нанесение размеров В качестве размерной линии …
|
нельзя использовать осевые, центровые, контурные линии |
||
|
|
|
|
|
|
|
|
|
|
|
|
Тема: Чертеж многогранника. Чертеж поверхности вращения На чертеже задана пятигранная пирамида SACDEF. Элемент пирамиды ASC называется ___ пирамиды.
|
боковой гранью |
Тема: Метод проекций, виды проецирования Свойство – «Изображение проецирующей прямой вырождается в точку» – является инвариантным (неизменным) ___ проецирования.
|
для любого вида |
Тема: Чертеж прямой линии, чертеж плоскости Горизонтальная плоскость уровня показана на рисунке …
|
|
