Конструктивные элементы производственного здания.

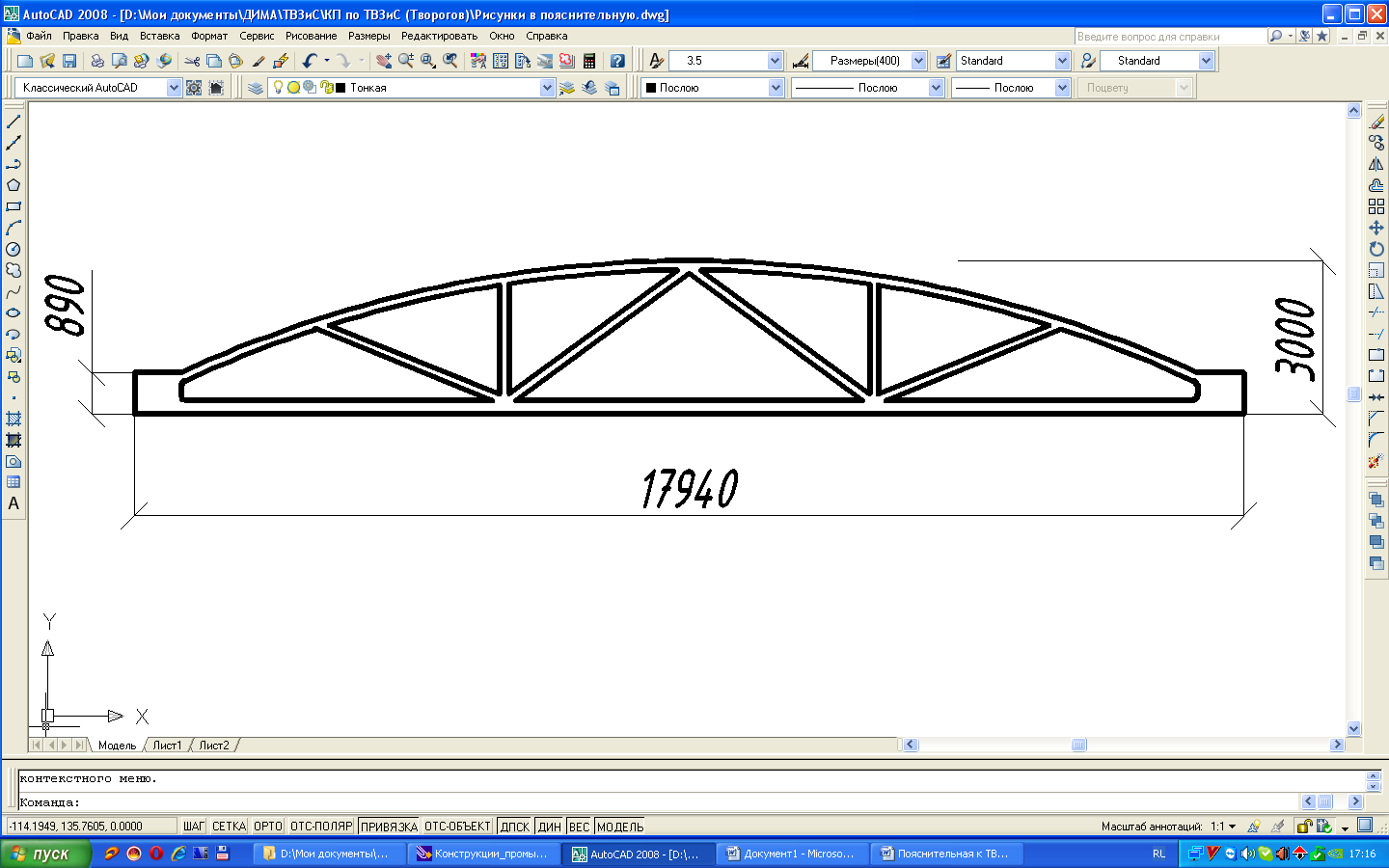

Железобетонные фермы

ФС-2

Железобетонные колонны

2. Определение объемов монтажных работ.

Таблица 1. - Объем монтажных работ.

№ п/п	Наименование элементов	Марка элемента	Масса элемента	Объем элемента	Кол-во элементов		Масса элементов на все здание	Объем элементов на все здание
					На 1 этаж	На все здание
1	2	3	4	5	6	7	8	9
2	Колонны крайнего ряда	КД-1	5,7	2,28	24	24	136,8	54,72
3	Колонны ср. ряда	КД-2	11,2	4,48	24	24	268,8	107,52
4	Подкрановые балки	ПБ-1	4,15	1,66	66	66	273,9	109,56
5	Сегментные фермы	ФС-2	6	2,4	36	36	216	86,4
6	Плиты покрытия	П-2	2,7	1,08	198	198	534,6	213,84
							1430,1	572

3. Выбор монтажных приспособлений.

При монтаже строительных конструкций используют грузозахватные устройства (траверсы, стропы) для подъема сборных элементов .

Грузозахватные устройства должны обеспечивать простую и удобную строповку и расстроповку и полную безопасность монтажа. Конструкция грузозахватных устройств должна исключать появление в монтируемых элементах напряжений, не предусмотренных проектом.

Таблица 2 – Монтажные приспособления и грузозахватные устройства.

Наименование устройства или приспособления	Эскиз	Грузо подъем ность, т	Масса ,т	Высота строповки ,м	Назначение
1	2	3	4	5	6
Траверса унифицированная, ЦНИИОМТП, РЧ-455-69		16	0,33	1,5	Установка колонн в которых предусмотрено строповочное отверстие.

Траверса, ПК Главстальконструкция,185		6	0,39	2,8	Установка подкрановых балок длиной 6м
Траверса, ПК Стальмонтаж1950-53		10	0,46	1,8	Установка стропильных ферм и балок пролетом 18м
Траверса, ПИ Промстальконструкция, 15946Р-13		4	0,53	1,6	Укладка плит покрытия размерами 1,5×6 и 3×6м

4. Выбор способов метода и комплекта машин для монтажа

конструкций.

Существует несколько способов монтажа строительных конструкций. В данном случае целесообразно применить смешанный метод монтажа. Он предусматривает дифференцированную установку и окончательное закрепление всех колонн здания и последующего комплексного монтажа стропильных ферм и плит покрытия.

При продольной схеме, движение крана осуществляется посередине 18 метрового пролета, что обеспечивает возможность монтажа конструкций по всему пролету.

В первую очередь монтируются колонны и замоноличиваются стыки между колонной и фундаментом. После достижения 70% прочности бетона разрешается приступать к монтажу стропильных ферм и плит покрытия.

Для монтажа конструкций применяем:

1. Грузоподъемные краны для выгрузки, укрупненной сборки строительных конструкций и установки их в проектное положение;

2. Машины, механизмы и оборудование для транспортировки конструкций к месту монтажа, выполнения сварочных работ по соединению элементов;

3. Грузозахватные устройства, кондукторы, установки для электропрогрева бетонных стыков;

4. Вибраторы и другие установки, удовлетворяющие выполнению принятого монтажа.

Доставка конструкций на объект осуществляется автотранспортом, с различными сменными полуприцепами, т.е. для доставки ферм применяется полуприцеп - фермовоз. Выгрузка и монтаж строительных материалов осуществляется выбранным по ТЭС краном. Вылет стрелы крана позволяет без значительных маневров выгружать строительные конструкции с автотранспорта.

Складирование и раскладка конструкций осуществляется в зоне действия монтажного крана, что экономит время.
