1.4 Объемы выполненных работ и карты фактического материала

1.4.1 Ключевой участок «Южный берег Финского залива от пос.Лебяжье до пос.Большая Ижора»

Береговые обзорные маршруты

В ходе работ 2013 г. в пределах исследуемого ключевого участка были выполнены обзорные вдольбереговые маршруты общей протяженностью 25 км. Наблюдения проводились на 23 станциях (рисунок 1.22). С целью актуализации имеющейся информации выполнено описание состояния берегов и берегозащитных сооружений, отбор проб осадков пляжей (30 проб) и приурезовой части подводного берегового склона (15 проб), нивелировки по опорным профилям (рисунок 1.23А).

Рисунок 1.22 – карта фактического материала работ на ключевом участке «Южный берег Финского залива»

А

Б

В

Г

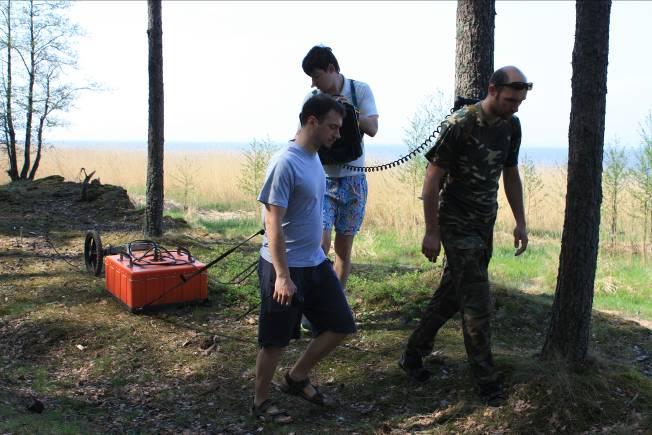

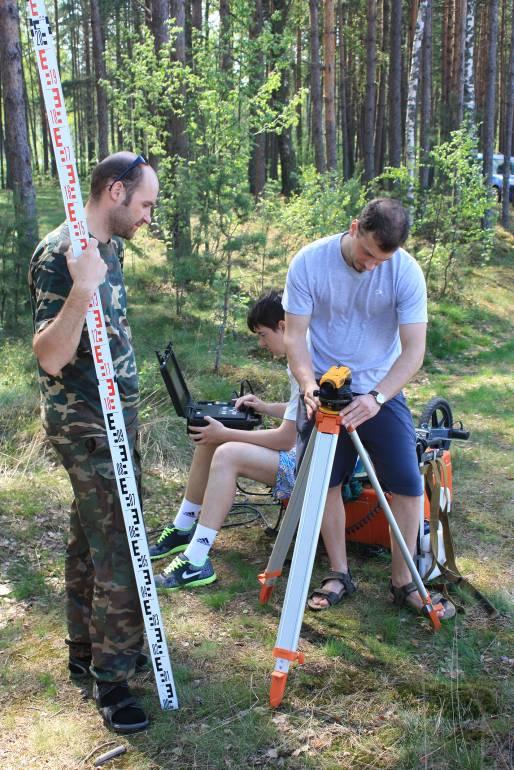

Рисунок 1.23 – рабочие моменты береговых исследований. А – обзорный маршрут в районе пос.Красная Горка; работы на аварийном участке: Б – георадиолокационное профилирование; В – нивелировка по профилю георадара; Г – заверочное бурение.

Работы проводились с борта катеров «Риск» и «Барракуда» (рисунок 1.24).

Рисунок 1.24– экспедиционное судно для работ на Финском заливе (катер «Риск»).

Гидрологические и гидрофизические исследования

Схема фактического материала гидрологических и гидрофизических работ на станциях и разрезах в Финском заливе показана на рисунке 1.25 (нумерация сквозная с запада на восток). Красные треугольники: комбинированные донные станции волнограф/инклинометр, синие треугольники – только инклинометры, зондирования проведены при каждой постановке донных станций. Съемка профилографом скорости – по обозначенным линиям разрезов и переходов между разрезами. Итого в Финском заливе: разрезов - 4, станций зондирования – 12, инклинометров – 12, волнографов – 3.

Рисунок 1.25 – схема фактического материала гидрологических и гидрофизических работ в прибрежных водах восточной части Финского залива. Пояснения в тексте.

Во время буксировки профилографа скорости 9.06.2013 было обнаружено, что на станциях, выставленных в южных точках разрезов с глубинами 3-4 м грунтропы, изготовленные из фала с положительной плавучестью, всплыли и находятся очень близко к поверхности, где их легко обнаружить. Было принято согласованное решение эти станции поднять после первого шторма, что и было выполнено 13.06.2013. Обнаружено, что все 4 инклинометра сработали нормально. Остальные приборы, установленные в более глубоких местах, будут подняты в июле, и тогда же будет проведена повторная съемка течений и гидрофизических полей.

1.4.2 Ключевой участок «Северное побережье Самбийского полуострова»

Береговые обзорные маршруты

Летом 2013 г. в пределах ключевого участка (от м.Таран до м.Гвардейский) были выполнены вдольбереговые пешеходные маршруты общей протяженностью 25 км. Наблюдения проводились на 66 станциях (рисунок 1.26, 1.27), отобрано 41 проба осадков пляжей, выполнены нивелировки по четырем опорным профилям.

А

Б

Б

Г

Рисунок 1.27 – А - обзорные маршруты вдоль северного побережья Самбийского полуострова; Б – нивелировки по опорным профиля.

Рисунок 1.26 – карта фактического материала работ на ключевом участке «Северное побережье Самбийского полуострвоа»

При выполнении наблюдений особое внимание уделялось не только состоянию берегов и берегозащитных сооружений, но и характеру и интенсивности склоновых процессов (рисунок 1.26). На двух характерных участках выполнены детальные описания геологических разрезов уступов, а также комплекс инженерно-геологических исследований с отбором образцов для лабораторных измерений (рисунок 1.28).

Рисунок 1.28 – отбор проб для инженерно-геологических исследований

Работы берегового отряда АО ИО РАН проводились в два этапа – первый (22-25 апреля) и второй (13-15 июня 2013 г.) по сети опорных профилей (таблица 1.3, рисунок 1.29).

Таблица 1.3 – координаты опорных профилей в Филинской, Светлогорской и Пионерской бухтах.

Название профиля

Район работ

Широта начала профиля

Долгота начала профиля

Западный профиль

Филинская бухта

54º56.865

20º01.212

Основной

Филинская бухта

54º56.830

20º01.540

Восточный профиль

Филинская бухта

54º56.811

20º01.933

Западный профиль

Светлогорская бухта

54º56.787

20º05.942

Основной

Светлогорская бухта

54º56.776

20º09.120

Восточный профиль

Светлогорская бухта

54º56.902

20º09.887

Западный профиль

Пионерская бухта

54º57.327

20º13.498

Основной

Пионерская бухта

54º57.448

20º14.921

Восточный профиль

Пионерская бухта

54º57.684

20º15.738

Рисунок 1.29 - схема расположения геоморфологических профилей АО ИО РАН.

На первом этапе работ было выполнено:

– тригонометрическое нивелирование поперечного профиля пляжей (от берегового уступа до уреза). В каждой бухте по 3 профиля. Всего выполнено 9 нивелирных профилей;

– отбор проб наносов по поперечному профилю с характерных участков (урез, береговой вал, нижняя часть пляжа, средняя часть пляжа, верхняя часть пляжа). В действительности рельеф пляжа местами был более сложным (по 2 береговых вала, межваловые ложбины, и др.). Всего отобрано 59 проб;

– фотографирование участков берега по методике фотомониторинга. Всего сделано более 100 фотографий.

Те же виды работ по аналогичной методике были повторены в июне. Выполнено 9 нивелировок на тех же самых профилях. Отобрано 46 проб. Сделано около 100 фотографий.

Геолого-геофизические и геоморфологические исследования субаквальной части береговой зоны

В июне 2013 г. были выполнены морские экспедиционные геолого-геофизические исследования, включавшие профилирование методом гидролокации бокового обзора по сети сближенных профилей, перпендикулярных береговой линии (107 км), впервые для данного района обеспечившие площадное покрытие участка прибрежных мелководий (до изобаты 15 м) от м.Гвардейский до пос.Лесное. Протяженность вдольбереговых профилей непрерывного сейсмоакустического профилирования составил 67 км. Для заверки и интерпретации геофизических данных и получения материала для лабораторных исследований был выполнен пробоотбор на 40 станциях и подводная видеосъемка на 8 станциях.

Работы проводились с борта катера «Неман» (рисунок 1.30).

Рисунок 1.30 – катер «Неман» на траверзе пос.Рыбное (работы по непрерывному сейсмоакустическому профилированию, 15 июня 2013 г.).

Гидрологические и гидрофизические исследования

Схема фактического материала гидрологических и гидрофизических работ на станциях и разрезах прибрежных мелководий северного Самбийского полуострова показана на рисунке 1.31 (нумерация сквозная с востока на запад).

Рисунок 1.31 - Схема фактического материала гидрологических и гидрофизических работ в прибрежных водах северной части Самбийского п-ова. Пояснения в тексте.

Пионерская бухта

Разрез 1: 5 станций зондирования МЗ 1, 2, 3, 4, 5;

Разрез 2: 4 станции: 1) ИИСП 1 и МЗ 6, 2) ИИСП 2 и МЗ 7, 3) МЗ 8, 4) ВГ 1 и МЗ 9.

Разрез 3: 4 станции зондирования МЗ 10, 11, 12, 13.

Светлогорская бухта

Разрез 4: 3 станции зондирования МЗ 14, 15, 16

Разрез 5: 4 станции: 1) ИИСП 3 и МЗ 17, 2) ИИСП 4 и МЗ 18, 3) МЗ 19, 4) ВГ 2 и МЗ 20.

Разрез 6: 3 станции зондирования МЗ 21, 22, 23.

Филинская бухта

Разрез 7: 4 станции: 1) ИИСП 6 и МЗ 28, 2) ИИСП 5 и МЗ 27, 3) МЗ 26, 4) ВГ 3 и МЗ 25.

Итого в Самбийском районе изучено: разрезов - 7, станций зондирования МЗ – 28, точек измерений ИИСП – 6, точек измерений ВГ – 3, Измерения профилографом скорости (буксировки) и зондирования вертикальной структуры проведены вдоль линий всех 7 разрезов в начале и в конце эксперимента.

При проверке первичных данных обнаружено, что зондирования МЗ 100% кондиционны, приборы ИИСП – сработали все, исключая №1, который работал вначале и затек после инспекции 23.05.2013; ВГ: №1 – отключился при постановке на грунт, №2 – работал первую половину срока, №3 – работал весь срок. Таким образом, с учетом запаса на отказ, который всегда вероятен при проведении морских экспедиционных работ, акватория ключевого участка «Северное побережье Самбийского полуострова» была полностью охвачена измерениями.
