Цифровые системы распределения сообщений

Коммутационное поле

Коммутационное поле (КП, SN – Switching Network) предназначено для коммутации любого канала входящего тракта с любым каналом исходящего

тракта.

Под коммутацией понимается любой вид переключения электрических

цепей (замыкание, размыкание, переключение с одной цепи на другую). Для реализации процесса коммутации применяются коммутационные

приборы – это устройство, обеспечивающее замыкание, размыкание и переключение электрических цепей, подключенных к его входам и выходам, при поступлении управляющего сигнала.

Замыкание или размыкание электрической цепи в коммутационном приборе осуществляется коммутационным элементом, который в простейшем

случае представляет собой один контакт на замыкание.

Элементная база систем коммутации

Цикл работы коммутационного прибора состоит из трех фаз:

- фаза срабатывания (замыкания), длительность которой определяется временем переключения прибора из нерабочего состояния в рабочее и зависит от конструктивных особенностей и схемы включения управляющих

цепей;

- фаза удержания (активное состояние), длительность которой зависит от

функций прибора; - фаза выключения (отпускания), длительность которой определяется

скоростью возврата прибора в нерабочее состояние и зависит от конструкции прибора и схемы включения управляющих цепей.

Элементная база систем коммутации

Коммутационные приборы могут быть классифицированы по следующим

признакам:

1. По назначению:

-коммутация цепей управления (реле);

-коммутация трактов в поле (искатели, соединители различных типов).

2. По способу удержания точки коммутации в рабочем состоянии:

-механическое удержание;

-электрическое (магнитный поток создается током, протекающим по обмоткам прибора);

-магнитное (магнитный поток для удержания создается либо постоянным магнитом, либо за счет остаточной индукции сердечника или контактных

пружин).

3. По структурным параметрам :

-число входов n;

-число выходов m;

-доступность D;

-число одновременно коммутируемых линий (проводность) р. Производными от этих параметров являются общее число точек коммутации

икоммутационных элементов, максимальное число одновременных соединений.

Элементная база систем коммутации

3. По структурным параметрам (число входов n; число выходов m; доступность D; число одновременно коммутируемых линий (проводность) р):

Производными от этих параметров являются общее число точек коммутации и коммутационных элементов, максимальное число одновременных соединений.

-коммутационные приборы типа реле (1×1):

-коммутационные приборы типа искателей (1×m):

Элементная база систем коммутации

-коммутационные приборы типа соединителей (n×m):

-коммутационные приборы типа многократных соединителей n(1×m):

Элементная база систем коммутации

4. По временным параметрам :

-время срабатывания (tср) – интервал времени между подключением питания

куправляющим входам и переключением всех коммутационных элементов в рабочее состояние;

-время отпускания (tотп) – интервал времени между подачей команды на

отключение и возвратом всех коммутационных элементов в нерабочее состояние.

Векторное представление канала

В настоящее время базовыми координатами, по которым разделяются цифровые каналы, являются время и пространство. Это связано с тем, что группообразование каналов осуществляется на основе временного разделения. Учитывая, что временные каналы образуются в пространственно-разнесенных трактах, цифровая коммутация принципиально должна реализовать два типа преобразования: изменение временной и пространственной координат канала.

Реализация каждого типа преобразования осуществляется в отдельном функционально-ориентирванном модуле:

-цифровой коммутации каналов в пространстве; -цифровой коммутации каналов во времени; -гибридной коммутации цифровых каналов.

Создание всего цифрового коммутационного поля осуществляется путем объединения соответствующих коммутационных модулей. На практике чисто временной коммутации не применяют.

Векторное представление канала

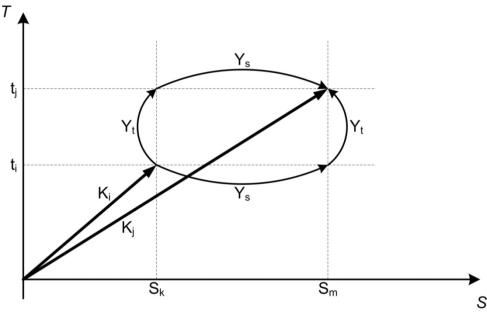

Для описания процессов цифровой коммутации используется математическая модель цифрового канала.

В цифровой системе коммутации каждый сигнал Sgi передается по каналу Ki, принадлежащему определенному тракту R с номером k.

Местонахождение каждого цифрового канала Ki в коммутационном поле

определяется двумя координатами:

ti – временной интервал – номер временного интервала, закрепленного за Ki; Sk – пространственная координата – номер тракта, в котором организован данный канал.
